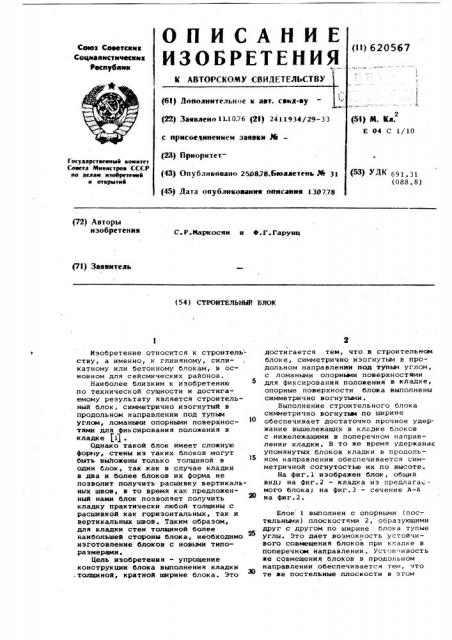

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ (ll) 6205б7

Союз Севетскик

Социаиистическик

Уеснубиик (22) Заявлено 11,1076 (23) 2411934/29-33 с присоединением заявки Ю— (23) Приоритет(43) Опубликовано 2Ì8.78,Бюллетень % 31 (45) Лата опубликования описания 13117.78

Государственный комнтет

Совета Мнннстров СССР по делают нзооретеннй н открытнн (5З) УД 691. 31 (088 ° 8) (72) Авторы изобретения

С.P.Маркосян и Ф.Г.Гарунц (7l) Заявитель

{54) СТРОИТЕЛЬНЫЙ БЛОК

Изобретение относится к строитель ству, а именно, к глиняному, силикатному или бетонному блокам, в основном для сейсмических районов.

Наиболее близким к изобретению по технической сущности и достигаемому результату является строитель. ный блок, симметрично изогнутый в продольном направлении под тупым углом, ломаными опорными поверхностями для фиксирования положения в кладке t 1J .

Однако такой блок имеет сложную форму, стены из таких блоков могут быть вы1тожены только толщиной в один блок, так как в случае кладки в два и более блоков их форма не позволит получить расшивку вертикальных швов, в то время как предложенный нами блок позволяет получить кладку практически любой толщины с расшивкой как горизонтальных, так и вертикальных швов. Таким образом, для кладки стен толщиной более наибольшей стороны блока, необходимо изготовление блоков с новыми типоразмерами.

Цель изобретения — упрощение конструкции блока выполнения кладки толщиной, кратной ширине блока. Это достигается тем, что в строительном блоке, симметрично изогнутым в продольном направлении под тупым углом, с ломаными опорными поверхностями для фиксирования положения в кладке, опорные поверхности блока выполнены симметрично вогнутыии.

Выполнение строительного блока симметрично вогнутым по ширине обеспечивает достаточно прочное Удержание вышележащих в кладке блоков с нижележащими в поперечном направлении кладки. В то же время удержание упомянутых блоков кладки в продольном направлении обеспечивается симметричной согнутостью их по высоте.

На фиг.1 изображен блок, общий видт на фиг.2 — кладка из предлага мого блока; на фиг.3 — - сечение А-А на фиг.2.

Блок 1 выполнен с опорными (постельныии) плоскостями 2, обраэующими друг с другом по ширине блока тупые углы. Это дает возможность устойчивого совмещения блоков при кладке в поперечном направлении. Устои ивость же совмещения блоков в продольном направлении обеспечивается тем, что те же постельные плоскости в этом

620567

Формула изобретения фнс. Р

Составитель Е.Черявская

Редактор С.Суркова ТехредН.Бабурка Корректор А.1 риценко

Заказ 4609/23 Тираж 820 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений-и открытий

113035, Москва, Ж-35, Раушская наб. ° д.4/5

Филиал ППП Патент, г.ужгород, ул.Проектная,4 направлении также образуют друг с другсвв тупые углы, При кладке стен треугольный выступ выаележащего блока входит в соответствующую выемку нижележащего, эа счет своей формы обеспечивает удержание блоков друг относительно друга как в продольном, так и в поперечном направлениях. При этом во всех направлениях создается хорошая расшивка швов кладки. ,Предлагаемый блок повышает сейсмоустойчивость.здания без применения строительных растворов высоких марок, а также специальных арматурных сеток по высоте кладки при возведении временных легких сооружений обеспечивает устойчивую кладку без применения раствора, дает возможность получить различные интересные варианты рисунков кладки.

Строительный блок, симчетрично в изогнутый в продольном направлении под тупым углом, и ломаными опорными поверхностями для фиксирования положения в кладке, о т л и ч а юшийся тем, что, с целью упро10 щения конструкции и выполнения кладки толщиной, кратной ширине блока, опорные поверхности блока выполнены симметрично вогнутыми.

Источники информации, принятые

)5 во внимание при экспертизег

1. Патент США Ю 3435576, кл. 52-300, 1969.
