Реферат

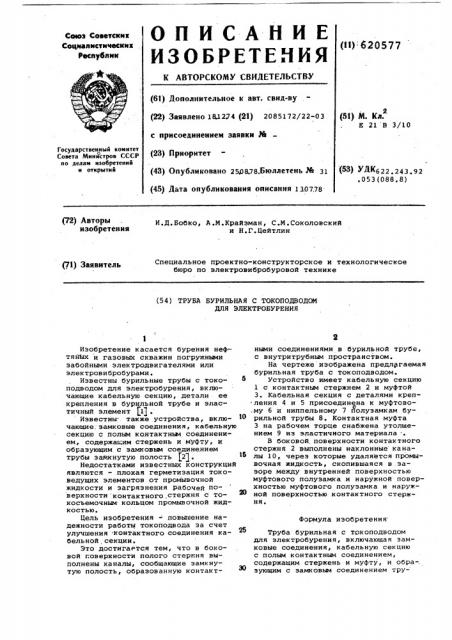

ОПИСАЙИЕ

ИЗОБРЕТЕИИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соватскна

Социалистических

Раслублни (11) 620577 (61) Дополнительное к авт. свид-ву (22) Заявлено 1L1274 (21) 2085172/22-03 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 250878,Бюллетень № 31 (45) Дата ояублнкования описания 130778 (51) М. Кл.

Е 21 В 3/10

Государственный комитет

Совета Минйстров СССР по деяам изобретений и открытий (53) УДКб22 243 92

° 053(088,8) (72) Авторы изобретения

И.Д.Бобко, A.Ì.Êðàéçìàí, С.М.Соколовский и Н.Г.Цейтлин

Специальное проектно-конструкторское и технологическое бюро по электровибробуровой технике (71) Заявитель (54) ТРУБА БУРИЛЬНАЯ С ТОКОПОДВОДОМ

ДЛЯ ЭЛЕКТРОБУРЕНИЯ

Формула изобретения

Изобретение касается бурения нефтяных и газовых скважин погружными забойными электродвигателями или электровибробурами.

Известны бурильные трубы с токоподводом для электробурения, включающие кабельную секцию, детали ее крепления в бурильной трубе и эластичный элемент (111 известны" также устройства, вклю- 10 чающие:замковые соединения, кабельную секцию с полым контактнык соединением, содержащим стержень и муфту, и образующим с замковым соединением трубы замкнутую полость (2).

И

Недостатками известных конструкций являются - плохая герметизация токоведущих элементов от промывочной жидкости и загрязнения рабочей поверхности контактного стержня с токосъемочным кольцом промывочной жидкостью.

Цель изобретения - повышение надежности работы токоподвода за счет улучшения контактного соединения кабельной секции.

Это достигается тем, что в боковой говерхности полого стержня выполнены каналы, сообщающие замкнутую полость, образованную контактными соединениями в бурильной трубе, с внутритрубным пространством.

На чертеже изображена предлагаемая бурильная труба с токоподводом.

Устройство имеет кабельную секцию

1 с контактным стержнем 2 и муфтой

3. Кабельная секция с деталями крепления 4 и 5 присоединена к муфтово.му б и ниппельному 7 полузамкам бурильной трубы 8. Контактная муфта

3 на рабочем торце снабжена утолщением 9 из эластичного материала

В боковой. поверхности контактного стержня 2 выполнены наклонные каналы 10, через которые Удаляется промывочная жидкость, скопившаяся в .зазоре между внутренней поверхностью муфтового полузамка .и наружной поверхностью муфтового полузамка н наружной поверхностью контактного стержня.

Труба бурильная с токоподводом для электробурения, включающая замковые соединения, кабельную секцию с полым контактньм соединением, содержащим стержень и муфту, и обра-. зующим с замковым соединением тру
