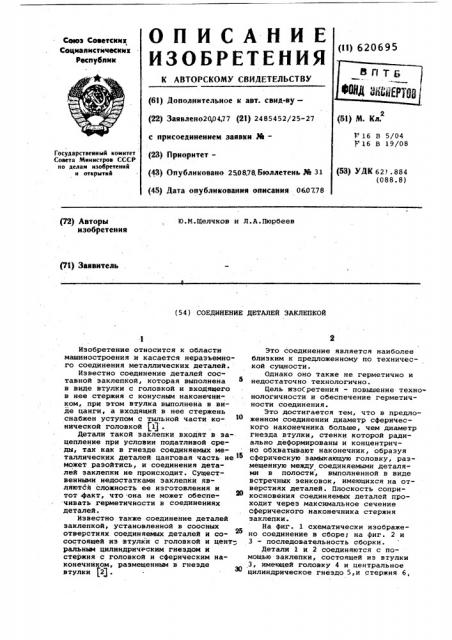

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сеюз Советск»к
Сециалистическик
Республик (11) 620695 (6l) Дополнительное к авт. свнд-ву— (22) Заявлено200477 (2l) 2485452/25-27 с присоединением заявки лв(23) Приоритет(43) Опубликовано 250878,Бюллетень ЭЙ 31 (45) Дата опубликования описания 060778 (б1) М. Кл.
V 16 В 5/04
Р 16 В 19/08
Государствеииый комитет
Совета Министров СССР по делам изобретений и открытий (53) УДК 621.884 (088.8) (72) Авторы изобретения
Ю.И.Щелчков и Л.A.Ïþðáååâ
Pl) Заявитель (54) СОЕДИНЕНИЕ ДЕТАЛЕЙ ЗАКЛЕПКОЙ
Изобретение относится к области машиностроения и касается неразъемного соединения металлических деталей.
Известно соединение деталей составной заклепкой, которая выполнена в виде втулки с головкой и входящего в нее стержня с конусным наконечником, при этом втулка выполнена в виде цанги, а входящий в нее стержень снабжен уступом с тыльной части конической головкой $1) .
Детали акой заклепки входят в зацепление при условии податливой среды, так как в гнезде соединяемых металлических деталей цанговая часть не ® может разойтись, и соединения деталей заклепки не происходит. Существенными недостатками заклепки являются сложность ее изготовления и тот факт, что .она не может обеспечивать герметичности в соединениях деталей.
Известно также соединение деталей заклепкой, установленной в соосных отверстиях соединяемых деталей и сосостоящей из втулки с головкой и цент ральным цилиндрическим гнездом и стержня с головкой и сферическим наконечником, размещенным в гнезде втулки (2j .
Это соединение является наиболее близким к предложенному по технической сущности.
Однако оно также не герметично и недостаточно технологично.
Цель изоСретения — повышение технонологичности и обеспечение герметичности соединения.
Это достигается тем, что в предложенном соединении диаметр сферического наконечника больше, чем диаметр гнезда втулки, стенки которой радиально деформированы и концентрично обхватывают наконечник, образуя сферическую замыкающую головку, размещенную между соединяемыми деталями в полости, выполненной в виде встречных зенковок, имеющихся на отверстиях деталей. Плоскость соприкосновения соединяемых деталей проходит через максимальное сечение сферического наконечника стержня заклепки.
На фиг. 1 схематически изображено соединение в сборе; на фиг. 2 и
3 — последовательность сборки.
Детали 1 и 2 соединяются с помощью заклепки, состоящей иэ втулки
3, имеющей головку 4 и центральное цилиндрическое гнездо 5,и стержня 6, 620695
Формула изобретения
Тираж 1198 Подписное филиал ППП 4Патент, г.ужгород, ул.Проектная,4 имеющего головку 7 и сферический наконечнгк 8, отделенный от основной части стержня шейкой 9. Наконечник ,8 размещен в гнезде втулки, при этом, наружный диаметр наконечника в его максимальном сечении больше, чем внутренний диаметр гнезда втулки.
Стенки втуЛки при сборке радиально деформируются и концентрнчно обхватывают наконечник стержня, образуя замыкающую головку 10, для размещения которой на соединяемых деталях выпоЛнены эенковки 11. Максимальное сечение сфери еского наконечника совпадает с плоскостью соприкосновения соединяемых деталей.
18
Сборка заклепки заключается в следующем. После вставку стержневой части заклепки в отверстия деталей она устанавливается головкой в лунку поддержки, а навстречу ей встав- © ляют втулочную часть заклепки: Далее на головку последней нажимают прес сом до полного ее вхождения в отверстия деталей и соединения в замок со стержневой частью путем дефор- @> мации материала втулочной части soкруг наконечника.
Материал для изготовления старж:.-;-вой части выбирают твердым. Раздача материала втулочной част в полости 30 соединяемых деталей обеспечивает герметичность соединения.
1. Соединение деталей заклепкой, установленной в соосных отверстиях соединяемых деталей и состоящей из втулки с головкой и центральным цилиндрическим гнездом и стержня с головкой и сферическим наконечником, размещенным в гнезде втулки, о т л ич а ю щ е е с я тем, что, с целью повышения технологичности и обеспечения герметичности, диаметр сфери-х«=cKoi- наконечника выполнен больжп":„. чем диаметр гнезда втулки, стенки которой радиально деформированы н -концентрично обхватывают наконечник, образуя сферическую замыкающую г зловку, размещенную между соединяемыми деталями s полости, выполненной в виде встречных эенковок, имеющихся на отверстиях деталей.
Соединение по п. 1, о т л и ч а ю щ е е с я тем, что плоскость соприкосновения,соединяемых деталей проходит через максимальное сечение сферического наконечника стержня за" клепкио йсточники информации, принятые во внимание при экспертизе:
1. Авторское свидетельство 9312085, 16 8 19/04, 1969.
2,. Патент Швейцарии 9 465332, :л. 47а, 5, 1968.
