Реферат

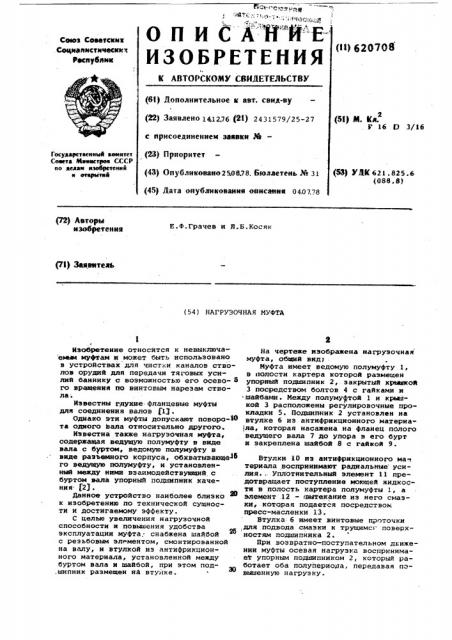

О П И С А Н""И"Е.

ИЗОБРЕТЕНИЯ

Сеюз Сфветсинк. СФЦ наянстнчвсин м

РЕСиУбЛНИ (1О 620708

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (63) Дополнительное N авт. свил-ву (22) ЗаЯвлено 14,1276 (21) 2431579/2Ь-27 с присоединением заявки At— (23) Приоритет (43j Опубликовано250878. бюллетень № 31 (45) Дата опубликования описания 0407.78 (51) N. Кл.

F l6 О .3/16

Государственный «емятет с«e q ссср ио лмзп ювбуетений м етирм тай (53) УЙК б21.825.б (088.8) (72) Автори изобретения

Е.Ф.Грачев и Л.Б.Косяк

Pl) Заявитель (54) НАГРУЗОЧНАЯ МУФТА

Изобретение относятся к невыключаемым муфтам и может быть использовано

s устройствах для чистки каналов стволов орудий для передачи тяговых усилий баннику с воэможностью вго осево- 6 го вращения по винтовым нарезам ствола.

Известны глухие Фланцевые муфты для соединения валов 111.

Однако эти муфты допускают поворо->0 та одного вала относительно другого.

Известна также нагрузочная муфтат содержащая ведущую полумуфту в виде вала с буртом, ведомую полумуфту s виде разаемного корпуса, обхватывающе3 го ведущую полумуфту, и установленный между ними взаимодействующий с буртом зала упорный подшипник качения- 12).

Данное устройство наиболее близко к изобретению по технической сущности и достигаемому эффекту.

С целью увеличения нагрузочной способности и повышения удобства эксплуатации муфта.- снабжена шайбой с реэьбовым элементом, смонтированной на валу, и втулкой иэ антифрикцнон« ного материала, установленной между буртом вала и шайбой, при этом под.шипник размещен на втулке.

На чертеже изображена нагруэочная муфта, общий виду

Иуфта имеет ведомую полумуфту 1, в полости картера которой размещен упорный подшипник 2, закрытый крышкой

3 посредством болтов 4 с гайками и шайбами. Иежду полумуфтой 1 и крьюкой 3 расположены регулировочные прокладки 5. Подшипник 2 установлен на втулке б иэ антифрикционного матернаjaa, которая насажена на Фланец полого ведущего вала 7 до упора в его бурт и закреплена шайбой 8 с гайкой 9.

Втулки 10 as антифрикционного ма твриала воспринимают радиальные усилия. Уплотнительный элемент 11 предотвращает поступление моющей жидкости в полость картера полумуфты 1, а элемент .12 - вытекание из него смазки, которая подается посредствок пресс-масленки 13.

Втулка: б имеет винтовые проточки ,для подвода смазки к трущимсг поверхностям подшипника 2.

Прн возвратно-поступательном движении муфты осевая нагрузка воспринимает упорным подшипником 2, который работает оба полупериода, передавая повышенную нагрузку.

В формула изобретения

620708 4 ментом, смонтированной на валу, и втулкой иэ антнфрикционного материала, установленной между буртом вала и шайбой, при этом подшипник размещен на втулке. йагруэочиая муфта, содержащая ведущую полумуфту в виде sana с буртом вадомую полумуфту в.виде разъемного корпуса, обхватываищего ведущув полумуфту, и установленный между ними взаимодействующий с буртом вала упорэай подшипник качения, о т л и ч а,ю щ à я с я тем, что, с целью повн-. меиия удобства эксплуатации и увеличения иагруэочной способности муФты, оиа снабжена шайбой с резьбрвым элеб Источники информации, принятые Во внимание при экспертизеi

1. Поляков В.С,:Барбаш И,Д.

Муфты. Л., Машннастроение, 1973,, o, 7, рис.2.

Я 2. Авторское свидетельство СССР

В 495460, кл. У 16 4 3/16c 1972 °

Составитежь ю. Абалтусов

Редактор Л.Народная Техред O.Àêäðåéêî Корректор Д.Мельниченко

Эакаэ 4627/31 Тираж 1198 Подписное

ЦНИИПИ Государственного комитета Совета МиннстрОв СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. ужгород, ул. Проектная, 4
