Реферат

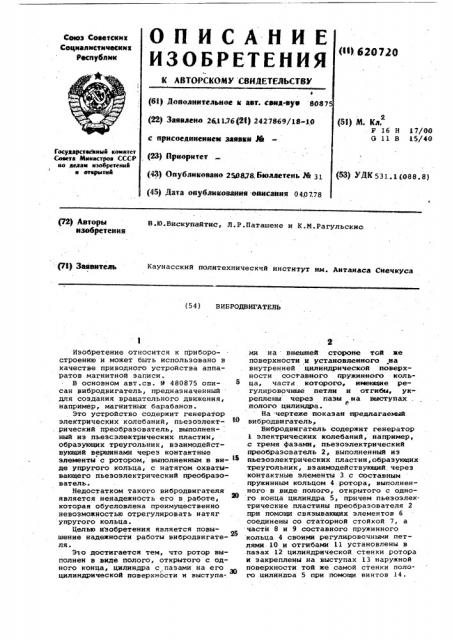

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМ У СВИДЕТЕЛЬСТВУ

Сфюз Сюветсннк

Соцнавнстнчесннк

1теспублнн (11). 620720 (51) М. Кл.

F 16 H 1.7/ОО

О 11 В 15/40

{61) Дополнительное к авт. санд-вув 8087 (ЙЦ Завалено 26Л 1.76(21) 2427869/18-1О с нвнсоеднненнем заавкн Jk (23) Приоритет (43) Опубликовано 259828. бюлжтень Рй 31

Госуяа ктееииый комитет

Совета Министров СССР ио яе.там изобретений и открытий (53) УЛК 531 1(О88,8) (45) Дата онубаннованна оннсаннй 040778 (72) Авторы нзобретенна

В.Ю.Вискупайтис, Л.Р.Паташене и К.И..Рагульскио (71) Заавнтель

Каунасский политехническчй институт им. Аитанаса Сиечкуса (5 4 ) В ИБРОДВИГАТЕЛЬ

Изобретение относится к приборостроению и может быть использовано в качестве приводного устройства аппаратов магнитной записи.

В основном авт.св. 9 480875 описан вибродвигатель, предназначенный . для создания вращательного движения, например, магнитных барабанов.

Это устройство содержит генератор электрических колебаний, пьезоэлектрический преобразователь, выполненный из пьезсэлектрических пластин, образующих треугольник, взаимодействующий вершинами через контактные элементы с ротором, выполненным в ви- 8 де упругого кольца, с натягом охватывающего пьезоэлектрический преобразователь.

Недостатком такого вибродвигателя является ненадежность его в работе, которая обусловлена преимущественно невозможностью отрегулировать натяг упругого кольца.

Целью изобретения является повышение надежности работы вибродвигателя °

Это достигается тем, что ротор выполнен в виде полого, открытого с одного конца, цилиндра с пазами на его цилиндрической поверхности и выступами на внешней стороне той же поверхности и установленного .иа внутренней цилиндрической поверхности составного пружинного кольца, часты которого, имекщие регулировОчные петли и отгибы, укреплены через пазы на выступах . полого цилиндра.

На чертеже показан предлагаемый вибродвигатель, Вибродвигатель содержит генератор

l электрических колебаний, например, с тремя фазами, пьезоэлектрический преобразователь 2, выполненный из пьезоэлектрических пластин, образующих треугольник, взаимодействующий через контактные элементы 3 с составным пружинным кольцом 4.ротора, выполненного в виде полого, открытого с одного конца цилиндра 5, причем пьезоэлек. трические пластины преобразователя 2 при помощи связывающих элементов 6 соединены со статорной стойкой 7, а части 8 и 9 составного пружинного кольца 4 своими регулировочными петлями 10 и отгибами 11 установлены в пазах 12 цилиндрической стенки ротора и закреплены на выступах 13 наружной поверхности той же самой стенки полого цилиняпза 5 при помощи винтов 14.

Внутренние электроды пластин преобразователя 2 соединены между собой и заземлены, а внешние подключены к ге нератору l.

Устройство работает следующим образом.

При подаче на электроды пластин преобразователя 2 переменного напряжения от генератора 1 пластины начинают совершать колебательные движения, контактные элементы 3, в свою очередь начинают двигаться. )6

Движение элемента 3 состоит из двух движений и направлено по продольной оси пластины, так как осуществляется сдвиг фаз на 1200) кждй контактный элемент совершает движе- 16 ние по эллипсной траектории, и ротор начинает вращаться.

При помощи винтов 14 регулируется натяг составного пружинного кольца 3, что обеспечивает как силу, так к на- 20 дежность сцепления фрикционно связанных поверхностей.

Таким образом, использование изобретения повышает надежность работы вибродвигателя.

Формула изобретения

Вибродвигатель по авт.св. Ь 460875» о т л и ч а ю щ и и с s тем, что, с целью повышения надежности работы двигателя, ротор выполнен в виде полого, открытого с одного конца, цилиндра а пазами на его цилиндрической поверхности и выступами наовнешней стороне той же поверхности и уста новленного на внутренней цилиндрической поверхности составного пружинного кольца, части которого, имеющие регулировочные петли и отгибы, укреплены через пазы на выступах полого цилиндра.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СОСУ

Р 480875, М. Кл. Р 16 И 17/00, 1973.
