Пароводяная эжекторная холодильная кстановка

Пароводяная эжекторная холодильная кстановка

Иллюстрации

Показать все

Реферат

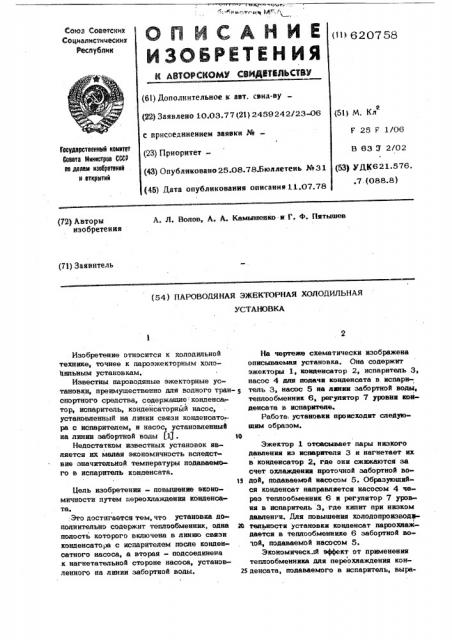

(61) Дополнительное к авт. свил-ву— (22) Заявлено 10.03.77 (21} 2459242/23-06 с присоединением заявки №вЂ” (23) Приоритет(43) Опубликовано 25.08.78.Бюллетень № 31 (46} Дата опубликования описания11.07.78 (51} М. Кл

Р 25 Р 1/06

В 63 3 2/02

Гбщдарстзбиный ((Ои((тзт

6((вета И((иатров 6Ю (в де((аи изебретзннй

И OYKPMYIIN (531 ggg621.576..7. (088.8) A. Л. Волов, А. A. Камышенко.и Г. Ф. Пятышев (72) Авторы изобретения (71) Заявитель (54) ПАРОВОДЯНАЯ ЭЖЕКТОРНАЯ ХОЛОДИЛЬНАЯ

УСТАНОВКА

Изобретение относится к холодильной технике, точнее к пароэжекторным холо(:дильным установкам.

Известны пароводяные эжекторные установки, преимущественно для водного трап- g спортного средства, содержашие: конденса(тор, испаритель, кондейсаторный насос, установленный на линии связи конденсатора с испарнтелем, и насос, установленный на линии забортной воды (1$. тв

Недостатком известных установок является их малая экономичность вследствие значительной температуры подаваемого в испаритель конденсата.

Пель изобретения - повышение экономичности путем переохлаждения конденсата.

;Зто достигается тем, что установка дополнительно содержит теплообменник, одна 20, полость которого включена в линию связи конденсатора с испарнтелем после конденсатного насоса, а вторая - подсоединена к нагнетательной стороне насоса, установленного на линии забортной воды. 25

На чертеже схематически изображена описываемая установка. Она содержит эжекторы 1, конденсатор 2, нспаритель 3, насос 4 для подачи конденсата в испаритель 3, насос 5 на линии забортной воды, теппообменник 6, регулятор 7 уровня конденсата в испарителе.

Работа.. установки происходит слеДутотпим образом.

Зжектор 1 отсасывает пары низкого давления яз испарителя 3 и нагнетает их в конденсатор 2, где они сжижаются за счет охлаждении проточной забортной водой, подаваемой насосом 5. Образующийся конденсат направляется насосом 4 через теплообменник 6 и регулятор 7 уровня в испаритель 3, где кипит при низком давлении. dna повышения холодопроизвод тепьности установки конденсат пароохлаждается в теппообменнике 6 забортной вотой, подаваемой насосом 5.

Экономическ.dt эффект от применения теплообменника для переохлаждения конденсата, подаваемого в испаритель, выра,,мМ" ФФМеьй ::

620758 формула изобретения

3адортноя оома

Составитель P. Йанилов

Техред 3. Фанта . Корректор Н. Яцемирская

Редактор Д. Пинчук

Заказ 4633/33 Тираж 666 Подписное

0НИИПИ Государственного комитета Совета Министров СССР по делам изобретений н открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4 жается в повышении холодопроизводительности установки на 3-5 %.

Пароводяная эжекторная.холодильная установка, преимущественно для водного транспортного средства, содержащая конденсатор, испаритель, конденсатный насос, установленный на линии связи конденсатора с испарителем, и насос, установленный на линии забортной воды, о. ти и ч а ю щ а я с я тем, что, с пелью повышения экономичности путем переохлаждения конденсата, установка дополни тельно содержит теплообменник, одна по1лость которого включена в линию связи конденсатора с испарителем после кондеисатного насоса, а вторая - подсоединена к нагнетательной стороне насоса, установленного на линии забортной воды, Источники информации, принятые во внимание при экспертизе:

1. Справочник по холодильной техник, т. 1, М., Госторгиздат, 1960, с. 412.
