Способ измерения уровня переходных помех проникания при многодорожечной записи

Способ измерения уровня переходных помех проникания при многодорожечной записи

Иллюстрации

Показать все

Реферат

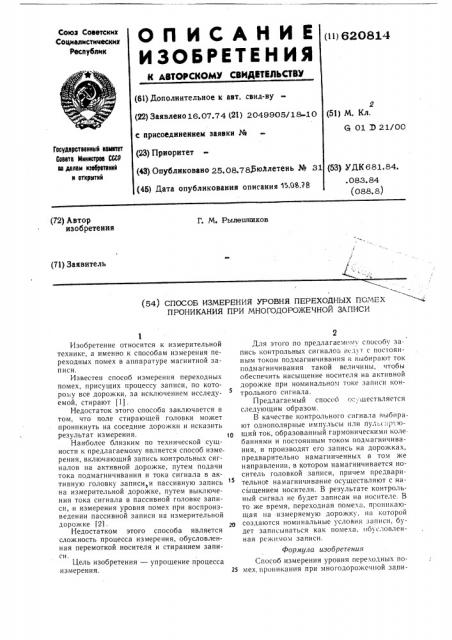

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

С оциалистииеских

Республик (11) 620S14 (6l) Дополнительное к авт. свид-ву (22) Заявлено 16. 07.74 (21) 2049905/18-10 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.08.78)5юйлетень № 31 (4б) Дата опубликования описания 15.08.78

2 (51) М. Кл. 01 D 21/00

Государственный комитат

Совота Мнннстроа СССР оо делам нзобротоний н открытий (53) УДК 681.84. . 083. 84 (088. 8) (72) Автор изобретения

Г. М. Рылешников (71) Заявитель

L (54) СПОСОБ ИЗМЕРЕНИЯ УРОВНЯ ПЕРЕХОДНЫХ ПОМЕХ

ПРОНИКАНИЯ ПРИ МНОГОДОРОЖЕЧНОЙ ЗАПИСИ

Изобретение относится к измерительной технике, а именно к способам измерения переходных помех в аппаратуре магнитной записи.

Известен способ измерения переходных помех, присущих процессу записи, по которо»у все дорожки, за исключением исследуемой, стирают (1).

Недостаток этого способа заключается в том, что поле стирающей головки может проникнуть на соседние дорожки и исказить результат измерения.

Наиболее близким по технической сущности к предлагаемому является способ измерения, включающий запись контрольных сигналов на активной дорожке, путем подачи тока подмагничивания и тока сигнала в активную головку записи,и пассивную запись на измерительной дорожке, путем выключения тока сигнала в пассивной головке записи, и измерения уровня помех при воспроизведении пассивной записи на измерительной дорожке (21.

Недостатком этого способа является сложность процесса измерения, обусловленная перемоткой носителя и стиранием записи.

Цель изобретения — упрощение процесса измерения.

Для этого по предлагаемому способу запись контрольных сигналоа i;i-ë.т с постоянным током подмагничивания и выбирают ток подмагничивания такой величины, чтобы обеспечить насыщение носителя на активной дорожке при номинальном токе записи контрольного сигнала.

Предлагаемый способ ос . ществляется следующим образом.

В качестве контрольного сигнала выбирают однополярные импульсы или пульсар;ющ щий ток, образованный гармоническими колебаниями и постоянным током подмагничивания, и производят его запись на дорожках, предварительно намагниченных в том же направлении, в котором намагничивается носитель головкой записи, причем предварительное намагничивание осуществляют с насыщением носителя. В результате контрольный сигнал не будет записан на носителе. В то же время, переходная помеха, проникающая на измеряемую дорожку, на которой

2О создаются номинальные условия записи, будет записываться как помеха, обусловленная режимом записи.

Форл ула изобретени»

Способ измерения уровня переходных по25 мех, проникания при многодорожечной запи620814

Составитель Г. Загубный

Техред О. Луговая Корректор С. Гарасиняк

Тираж 872 Подписное

Редактор Т. Иванова

Заказ 4641/36

11НИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб. д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 сн, включаюгцнй запись контрольных сигна,1ОВ На аКтИВНОй ДОРожКЕ, ПУТЕМ ПОДаЧИ тОка подмагничивания и тока сигнала в активную головку записи, и пассивную запись на измерительной дорожке, путем выключения тока сигнала в пассивной головке записи, и измерения уровня помех при воспроизведении пассивной записи на измерительной дорожке, отличающийся тем, что, с целью упро щения процесса измерения, запись контрольных сигналов ведут с постоянным током подмагничивания и выбирают ток подмагничивания такой величины, чтобы обеспечить насыщение носителя на активной дорожке при номинальном токе записи контрольного сигlf3;I3.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство Ма 158695, кл. G 11 В 5/02, 1962.

2. Вроблевский А. А. и др. Физические основы магнитной звукозаписи. М.. «Энергия», 1970, с. 341, 342.
