Датчик температуры

Датчик температуры

Иллюстрации

Показать все

Реферат

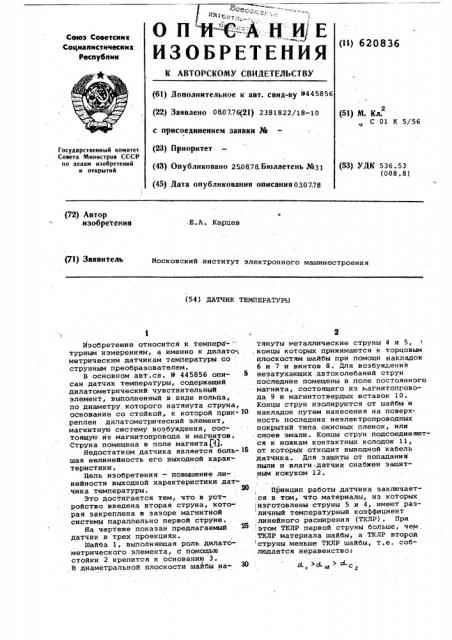

620836 .

Формула изобретения

Л"A

ЦНИИПИ Заказ 4644/38 ТиРаж 831 . Подписное

Филиал ППП Патент, г.ужгород, ул.Проектная,4 где с,с д. — температурные коэффициенты линейного расширения материалов первой и Второй струны, соответственно; с(-ш — температурный коэффициент линейного расширения материалов шайбы. 5

После- создания в струнах определенного начального натяжения частота поперечных колебаний будет равна соответствеййо" „и

При возрастании температуры на 10 величину h 4, вследствии соблюдения неравенства (1), величина тепловой деформации первой струны будет больше величины тепловой деформации шайбы, а величина тепловой деформации )5 второй струны меньше величины тепловой деформации шайбы. При этом частота колебаний первой струны увеличится, а второй струны — уменьшится по сравнению с начальными значениями О и

Разность частот струн УЯ = 1»- f будет функционально связана с измеряемым приращением температуры д При определенных соотношениях начальных частот струн можно добиться практически линейной зависимости между разностью частот струн д"f и измеряемым приращением температуры

Ь1, т.е.

Информацию с датчика можно снимать и в виде отношения частот струн f,lf .В этом случае для обеспечения линейной зависимости начальное соотношение между о„и Х должно быть выбрано другим.

Предлагаемый датчик может найти широкое применение в системах автоматического контроля и управления параметрами технологических процессов (АСУТП) .

Благодаря высокой линейности выходной характеристики предлагаемыми датчик в комплекте со стандартным электронносчетным цифровым частотомером может быть использован в качестве цехового или лабораторного прибора для точного измерения температуры.

Датчик температуры, по авт. св.

Р 445856, отличающийся тем, что, с целью повышения линейности выходной характеристики датчика, в него введена вторая струна, которая закреплена в зазоре магнитной системы параллельно первой струне.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

9 445856, М.Кл G 01 К 5/56, 1972.
