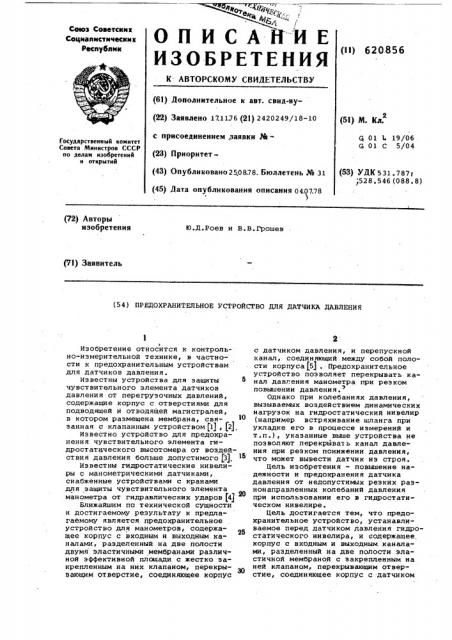

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Сеюз Советскнк

Социалистических

Республнк (11) б 20.856

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) дополнительное к авт. свид-ву(22) Заявлено 171126 (21) 2420249/18-10 с присоединением,заявки РЙ(23) Приоритет{43) Опубликовано2 08.78. Бюллетень № З1 (45) дата опубаикоаання описания о4отта (5l) М. Кл.

q 01 L 19/06

G 01 С 5/04

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 531.787; у528.546 (088.8) (72) Авторы изобретения

ЮаД.Роев и В.В.Грошев

Pl) Заявитель (54) ПРЕДОХРАНИТЕЛЬНОЕ УСТРОЙСТВО ДЛЯ ДАТЧИКА ДАВЛЕНИЯ

Изобретение относится к контрольно-измерительной технике, в частности к предохранительным устройствам для датчиков давления.

Известны устройства. для защиты чувствительного элемента датчиков давления от перегрузочных давлений, содержащие корпус с отверстиями для подводящей и отводящей магистралей, в котором размещена мембрана, связанная с клапанным устройством jl), (2).

Известно устройство для предохранения чувствительного элемента гидростатнческого высотомера от воздействия давления больше допустимого (3).

Известны гидростатические нивелиры с манометрическими датчиками, снабженные устройствами с кранами для защиты чувствительного элемента манометра от гидравлических ударов (4)

Ближайшим по технической сущности и достигаемому результату к предлагаемому является предохранительное устройство для манометров, содержащее корпус с входным и выходным каналами, разделенный на две полости двумя эластичными мембранами различной эффективной площади с жестко закрепленным на них клапаном, перекрывающим отверстие, соединяющее корпус с датчиком давления, и перепускной канал, соединяющий между собой полости корпуса (5) . - Предохранительное устройство позволяет перекрывать канал давления манометра при резком повышении давления.

Однако при колебаниях давления, вызываемых воздействием динамических нагрузок на гидростатический нивелир (например встряхивание шланга при укладке его в процессе измерений и т.п.), указанные выше устройства не позволяют перекрывать канал давления при резком понижении давления, что может вывести датчик из строя.

Цель изобретения - повышение надежности и предохранения датчика давления от недопустимых резких разнонаправленных колебаний давления при использовании его в гидростатическом нивелире.

Цель достигается тем, что предохранительное устройство, устанавливаемое перед датчиком давления гидростатического нивелира, и содержащее, корпус с входным и выходным каналами, разделенный на две полости эластичной мембраной с закрепленным на ней клапаном, перекрывающим отверстие, соединяющее корпус с датчиком 6 20 856

Формула изобретения

Составитель Л,Колюбакина

Редакто Т.Иванова Тех е О Попович Ко екто И. Гоксич

Заказ 4646/39 Тираж 1112 Подписное

ЦНИИПИ Государственного комитета, Совета Министров СССР по делам изобретений и открытий

>113 35 Москва Ж-35 РаУшская наб. . 4 5

Филиал ППП Патент. ", г. ужгород, ул. Проектиая, 4

I давления, и перепускной канал соединяющий между собой полости корйуса, имеет клапан, который выполнен реверсивным, а перепускной канал расположен в корпусе клапана.

На чертеже приведена принципиальная схема устройства. 5

Устройство 6одержрт корпус 1, разделенный на две половины, которые герметично крепятся друг s, другу. В месте соединения половин на кольце 2 устанавливается эластичная,мембрана 3-, которая делит внутреннюю полость корпуса пополам. В центре мембраны имеется отверстие, в котором с двух сторон закреппяются конусообразные половинки клапана 4, имеющего перепуск- 15 ной канал 5, соединяющий половины полости корпуса. Одна из половин корпуса имеет штуцер 6 для подсоединения шланга, а другая,- посадочное гнездо

7 для присоединения датчика давЛения.

Штуцер и корпус имеют соосные отверстия 8 и 9 с конусообразными проточками под конусы клапана.

Устройство работает следующим образом.

При воздействии динамической наI

1 грузки (резкого скачка давления жидкости) клапан, гидравлическое сопротивление пропускного канала которого больше шланга и соединительных отверстий 9 и 8, под воздействием жид- 30 кости, действующей Йа эластичную мембрану, закрывает доступ жидкости к датчику давления (или отток жидкостй) .

Через перепускной канал клапана происходит выравнивание давле ия в ка- 35 мере корпуса, и эластичная мембрана . возвращает клапан в исходн е положение. ф

Наличие предохранительного устройства позволит уменьшить влияние динамических нагрузок на датчик давлени я (любого типа) . Кроме того, з амена запорного крана демпфирующим устройством в существующих конструкциях гидромеханических нивелиров позволит повчсить надежность измерений и ускорить их на 15%.

Предохранительное устройстве для датчика давления, содержащее корпус с входным и выходным каналами, разделенный на две полости эластичной мембраной с закрепленным на ней клапаном, перекрывающим отверстие, соединяющее корпус с датчиком давления, и перепускной канал, соединяющий между собой полости корпуса, о т л и ч а ю,щ е е с я тем, что, с целью повышения надежности и предохранения датчика давления от недопустимых резких разнонаправленных колебаний давления при использовании его в гидростатическом нивелире, клапан выполнен

1 еверсивным, а перепускной канал расоложен в корпусе клапана.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

Р 297887, кл. 6 01 Ь 19/06, 1969.

2. Авторское свидетельство СССР

Р 489013, кл. Я 01 ). 19/06, 1973.

3. Патент Финляндии Р 22025, кл. 8 01 С 9, 1960.

4. Авторское свидетельство СССР

Р 422952, кл. Я 01 С 5/04, 1972.

5. Авторское свидетельство СССР

Р 181353, кл. g Ol Ь 19/06, 1965.
