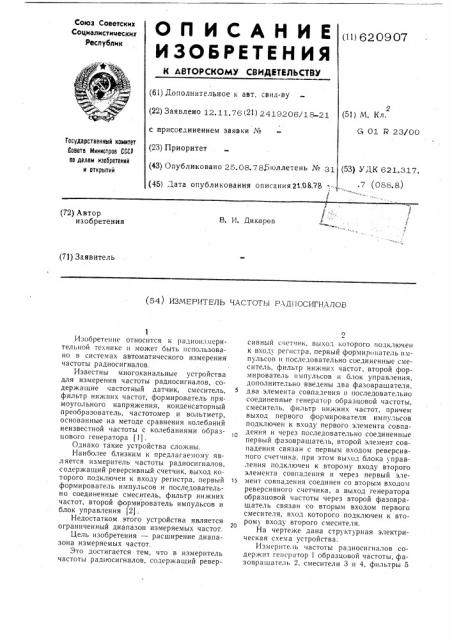

Реферат



620907 и 6 нижних частот, формирователи импульсов 7 и 8, блок 9 управления, фазовра цатель 10, элементы 11 и 12 совпадения, реверсивный счетчик 13 и регистр 14.

Измеритель частоты радиосигналов работает следующим образом.

Принимаемый сигнал неизвестной частоты, и напряжение генератора 1 образцовой частоты (up поступают на смесители 3 и 4. Причем принимаемый сигнал поступает на оба смесителя в фазе, а напряжение генератора поступает на первый смеситель 3 со сдвигом по фазе на д/2. На выходах смесителя 3 и 4 в результате нелинейного преобразования указанных сигналов образуются сложные по форме напряжения, содержащие большое число комбинационных частот. Самой низкой частотой среди них будет частота <о, = о „ — g 0, т.е. частота расстройки, равная разности частот принимаемого сигнала и генератора. Напряжение разностной частоты <о, выделяется фильтрами нижних частот 5 и 6. При этом если частота со„принимаемого сигнала выше частоты в, генератора, то напряжения разностной частоты в,, выделяемые фильтрами 6 и

5, будут сдвинуты по фазе на + и/2, в противном случае — на -л,/2.

Следовательно, фазовый сдвиг на разностной частоте в„меняется скачком на я при изменении знака расстройки. Это дает возможность индицировать знак расстройки.

Измерение величины расстройки производится методом счета нулей. Для этого выходные напряжения фильтров 5 и 6 преобразуются в напряжения прямоугольной формы. Причем напряжение прямоугольной формы с выхода второго формирователя 7 преобразуется в последовательность коротких импульсов, появляющихся в моменты перехода сигналом нулевого уровня с положительной производной. Полученные короткие импульсы поступают на входы элементов 11 и 12 совпадения, на другие входы которых подается напряжение прямоугольной формы с выхода первого формирователя 8. Короткие импульсы появляются на выходе того элемента совпадения, на входе которого моменты появления импульсов совпадают с положительным значением прямоугольного напряжения, а их количество о дет определяться величиной расстройкп

П ри этом показания реверсивного счетчика 13 будут соответствовать величине и знаку данной расстройки и фиксируются регистром 14.

Таким образом, предлагаемое устройство позволяет автоматически определять не только величину расстройки измеряемой частоты принимаемого сигнала относительно частоты генератора, но и ее знак.

Формула изобретения

Измеритель частоты радиосигналов, содержащий реверсивный счетчик, выход которого подключен к входу регистра, первый формирователь импульсов и последовательно соединенные смеситель, фильтр нижних

20 частот, второй формирователь импульсов и блок управления, отличающийся тем, что, с целью расширения диапазона измеряемых частот, в него дополнительно введены два фазовращателя, два элемента совпадения и последовательно соединенные генератор образцовой частоты, смеситель, фильтр нижних частот, причем выход первого формирователя импульсов подключен ко входу первого элемента совпадения и через последовательно соединенные первый фазовраща3Q тель, второй элемент совпадения соединен с первым входом реверсивного счетчика, при этом выход блока управления подключен к второму входу второго элемента совпадения и через первый элемент совпадения соединен со вторым входом реверсивного счетчи35. ка, а выход генератора образцовой частоты через второй фазоврашатель соединен со вторым входом первого смесителя, вход которого подключен к второму входу второго смесителя.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР № 393693, кл. G 01 R 23/10, 1971.

2. Авторское свидетельство СССР № 261572, кл. G 01 R 23/10, 1968.
