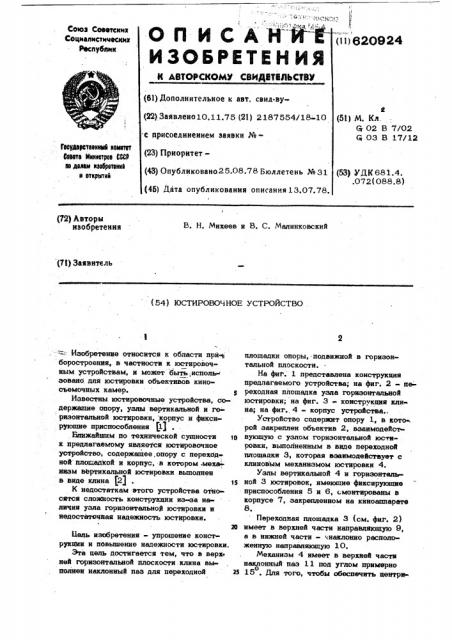

ОП ИСАНИНА;
ИЗОБРЕТЕН ИЯ
Сова Советских
Социалистювслих
Республик (11) 620924
К АВТОВСКОМУ СВИДВТЙЛВСТВУ (81) Дополнительное к авт. свил-ву(22) Заявлено10.11.75 (21} 2187554/18-10 (51) М. Кл. (02 B 7/02
С 03 B 17/12 с присоединением заявки №(23) Приоритет(43) Опубликовано25-08.78 Бюллетень № 31 (45) Дата опубликования описания 13.07.78.
Гевударетееннвй немнтет
6ееете Мнннетрее СЮ ее делен неебретеннй н еткрытнй (53} УДК 681.4. .072(088.8) (72) Авторы изобретения
В. Н. Михеев н B. С. Малинковский (Щ Заявитель (S4) ЮСТИРОВОЧНОЕ УСТРОЙСТВО
Изобретение относится к области при-е боростроения, в частности к юстировочным устройствам, и может быть,нсполь зовано. для юстировки объективов киносъемочных камер. 5
Известны юстировочные устройства, содержащие опору, узлы вертикальной и го ризонтальной юстнровкн, корпус и фиксирующие приспособления (1)
Ближайшим по технической сущности lo к предлагаемому является юстировочное устройство, содержащее, опору с переходной площадкой и корпус, в котором .меха низм вертикальной юстировки выполнен в виде клина (2) . т5
К недостаткам этого устройства отно сятся сложность конструкции яз-за налиЧия узла горизонтальной юстировки и недостаточная надежность юстировки.
Бель изобретения - упрощение конструкции н цовышение надежности юстировки
Эта цель достигается тем, что в верх. ней горизонтальной плоскости клина выполнен наклонный паз для переходной площадки опоры, подвижной в горизонтальной плоскости.
На фнг. 1 представлена конструкция предлагаемого устройства; на фиг. 2 - пе- реходная площадка узла горизонтальной юстировки; на фиг. 3 - конструкция клн на; на фиг. 4 - корпус устройства., Устройство содержит опору 1, в котол рой закреплен объектив 2, взаимодейсч вующую с узлом горизонтальной юстировки, выполненным в виде переходной площадки Э, которая взаимодействует с клиновым механизмом юстировки 4.
Узлы вертикальной 4 и горизонтальной 3 юстировок, имеющие фиксирующие приспособления 5 и 6, смонтированы в корпусе 7, закрепленном на киноаппарате
8.
Переходная площадка 3 (см. фиг. 2) имеет в верхней части направляющую О, а в нижней части - наклонно расположенную направляющую 10.
Механизм 4 имеет в верхней части наклонный паз 11 под углом примерно о
15 . Для того, чтобы обеспечить центри
620924, 4
/ ь- держащее опору с переходной площадкой, о- клиновой механизм юстировки и корпус, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и повышен ния надежности юстировки, в верхней горизонтальной плоскости клина выполнен и наклонный паз для переходной площадки опоры, подвижной в горизонтальной плос кости
10 ровку и фиксацию объектива 2 относител но аппарата 8, необходимо выставить пл щадку 3 относительно объектива 2 .как
- в вертикальном, так и в. горизонтальном направлениях. B вертикальном направлены она устанавливается путем смешения механизма 4 в корпусе 7 вдоль оптическо оси, в горизонтальном - смешением площадки 3 s наклонном пазу 11 механизма 4. При достижении точного положения площадки 3 фиксируют положение приспособлениями 5 и 6.
Формула изобретения
Юстировочное устройство, преимушест- >5 венно для киносъемочных объективов, соЪ
Источники информации, принятые во внимание при экспертизе:
1. Патент США l4 3589260, кл. 95-86, 1969.
2. Якушев A. И. Справочник контролера машиностроительного завода M., "Машиностроение», 1970. с.380, 620924
