Реферат

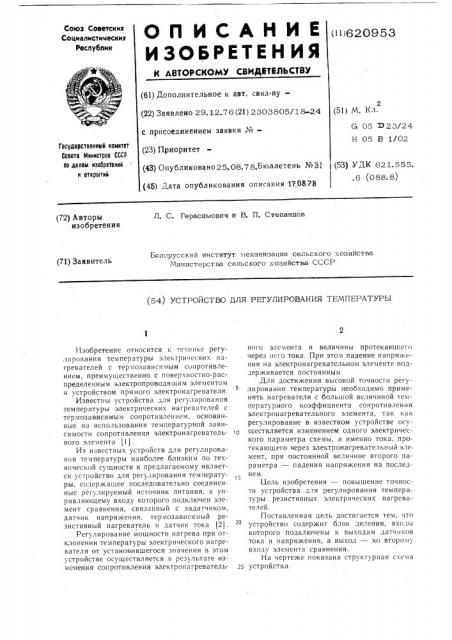

О rI И С А Н И Е (1l)QQQQ53

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республнк

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву(22) Заявлено 29, 12.76 (21) 2303805/18-24 с присоединением заявки №2 (51) М. Кл.

5 05 23/24

Н 05 В 1/02

Государстаеииый конитет

Совета Миииотров СССР оо делан изооретений и открытий (23) Приоритет (43) Опубликовано 25.08.78.Бюллетень М 31 (45) Дата опубликования описания 17.08.78 (53) УДК 621.555.. 6 (088. 8) (72) Авторы изобретения

Л. С. Герасимович и В. П. Степанцов

Белорусский институт механизации сельского хозяйства

Министерства сельского хозяйства СССР (71) Заявитель (54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ

Изобретение относится к технике регулирования температуры электрических нагревателей с тер»озависимым сопротивлением, преимущественно с поверхностно-распределенным электропроводящим элементом и устройством прямого электронагревателя.

Известны устройства для регулирования температуры электрических нагревателей с термозависимым сопротивлением, основанные на использовании температурной зависимости сопротивления электронагреватель- 1о ного элемента (1).

Из известных устройств для регулирования температуры наиболее близким по технической сущности к предлагаемому является устройство для регулирования температу15 ры, содержащее последовательно соединенные регулируемый источник питания, к управляющему входу которого подключен элемент сравнения, связанный с задатчиком, датчик напряжения, термозависимый резистивный нагреватель и датчик тока (2).

Регулирование мощности нагрева при отклонении температуры электрического нагревателя от установившегося значения в этом устройстве осуществляется в результате изменения сопротивления электронагреватель- 25 ного элемента и величины протекающего через пего тока. При этом падение напряжения на электронагревательном элементе поддерживается постоянным.

Для достижения высокой точности регулирования температуры необходимо применять нагреватели с большой величиной температурного коэффициента сопротивления электронагревательного элемента, так как регулирование в известном устройстве осуществляется изменением одного электрического параметра схемы, а именно тока, протекающего через электронагревательный элемент, при постоянной величине второго параметра — падения напряжения на последнем.

Цель изобретения — повышение точности устройства для регулирования температуры резистивных электрических нагревателей.

Поставленная цель достигается тем, что устройство содержит блок деления, входы которого подключены к выходам датч и ков тока и напряжения, а выход — ко второму входу элемента сравнения.

На чертеже показана структурная схема устройства.
