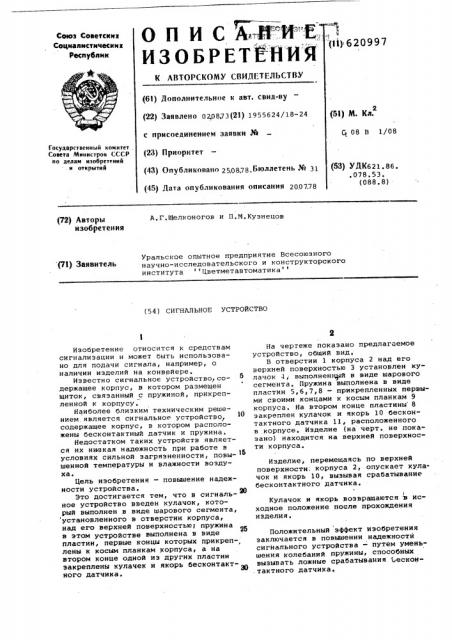

О П И С А-П"И" Е-,.

ИЗОБРЕТЕНИЙ

Союз Советсини

Социалистических

Республик т (Й) 620997

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l) Дополнительное к авт. свид-ву (22) Заявлено 020873(23) 1955624/18-24 с присоединением заявки № (23) Приоритет (43) Опубликовано 250878 Бюллетень № 31 (45) Лата опубликования описания 200778 (5l) М. Кл.

С 08 В 1/08

Государственный комитет .

Совета Министров СССР по делам изобретений . и открытий (53) УДК621.86..078.53 ° (088 ° 8) A.Г.Щелконогон и П.N,Кузнецов (72) Авторы изобретения

Уральское опытное предприятие Всесоюзного научно-исследовательского и конструкторского института Цнетметантоматика (71) Заявитель (54) СИГНАЛЬНОЕ УСТРОЙСТВО

Изобретение относится к средствам сигнализации и может быть использовано для подачи сигнала, например, о наличии иэделий на конвейере.

Иэнестно сигнальное устройстно,содержащее корпус, в котором размещен щиток, связанный с пружиной, прикрепленной к корпусу.

Наиболее близким техническим решением является сигнальное устройство, содержащее корпус, в котором расположены бесконтактный датчик и пружина.

Недостатком таких устройстн является их низкая надежность при работе н условиях сильной загрязненности, поны- 1о шенной температуры и влажности воздуха °

Цель изобретения — повышение надежности устройства.

Это достигается тем, что в сигнальное устройство введен кулачок, который выполнен в виде шарового сегмента, установленного в отверстии корпуса, над его верхней поверхностью; пружина в этом устройстве выполнена н виде пластин, первые концы которых прикреп-, лены к косым планкам корпуса, а на втором конце одной из других пластин закреплены кулачек и якорь бесконтактного датчика.

На чертеже показано предлагаемое устройство, общий нид.

В отверстии 1 корпуса 2 над его верхней поверхностью 3 установлен кулачок 4, выполненный в виде шарового сегмента. Пружина выполнена в ниде пластин 5,6,7,8 — прикрепленных первыми своими концами к косым планкам 9 корпуса. На втором конце пластины 8 закреплен кулачок и якорь 10 бесконтактного датчика 11, расположенного . н корпусе. Иэделие (на черт. не .пока" зано) находится на верхней поверхности корпуса.

Изделие, перемещаясь по нерхней поверхности: корпуса 2, опускает кулачок и якорь 10, ныэывая срабатывание бесконтактного датчика.

Кулачок и якорь возвращаются з исходное положение после прохождения изделия.

Положительный эффект изобретения заключается в повышении надежности сигнального устройства — путем уменьшения колебаний пружины, способных вызывать ложные срабатывания (,ескои.тактного датчика. а

620997

Формула изобретения мента, установленного в отверстии корСигнальное устройство, содержащее пуса над его верхней поверхностью; корпус, в котором расположен датчик пружина выполнена в виде пластин, пери пружина, о т л и ч а ю щ е е с я вые концы которых прикреплены к косым тем, что, с целью повьааения надежнос- планкам корпуса, а на втором конце ти устройства, в него введен кулачок, одной из пластин закреплены кулачок и который выполнен в виде шаровр о cer- якорь бесконтактного датчика.
