Реферат

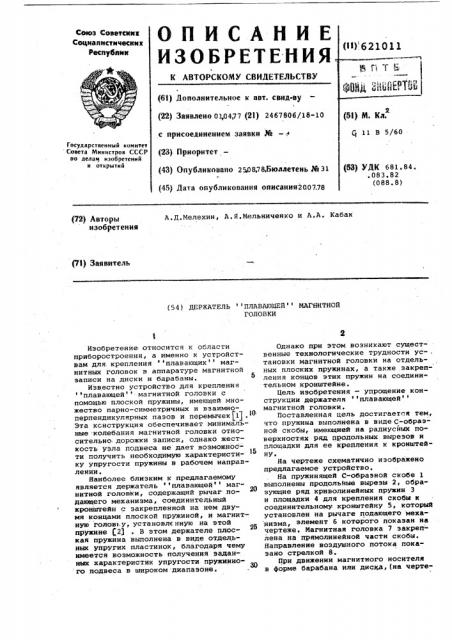

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сека Севетсиик

Сециапистичесиик

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 01,0477 (21) 24б7806/18"10 с присоединением заявки N (23) Приоритет—

Государственный комитет Совета Министров СССР во делан изобретений и открытий (43) Опубликовано 256878,Бюллетень pk 31

r (45) Дата опубликования описаниа2007,78

А.Д.Мелехин, A.ß.Neëüíè÷ålêî и A.A. Кабак (72) Авторы изобретения

{73) Заявитель (54) ДЕРЖАТЕЛЬ ПЛАВАККЦЕЙ МАГНИТНОЙ

ГОЛОВКИ

Изобретение относится к области приборостроения, а именно к устройствам для, крепления плавающих магнитных головок в аппаратуре магнитной записи на диски и барабаны.

Известно устройство для крепления плавающей магнитной головки с помощью плоской пружины, имеющей множество парно-симметричных н взаимноперпендикулярных пазов и перемычек 11) .10

Эта кснструкция обеспечивает минимальные -колебания магнитной головки относительно дорожки записи, однако жесткость узла подвеса не дает возможности получить необходимую характеристику упругости пружины в рабочем направлении.

Наиболее близким к предлагаемому является держатель плавающей магнитной г в содержащий р дающего механизма, соединительный кронштейн с закрепленной на нем двумя концами плоской пружиной, и магнитную головку, установленную на этой пружине С2) . В этом держателе плос- ® кая пружина выполнена в виде отдельных упругих пластинок, благодаря чему имеется возможность получения заданных характеристик упругости пружинно го подвеса в широком диапазоне °

Однако при этом возникают существенные технологические трудности ус- . тановки магнитной головки на отдельных плоских пружинах, а также закрепления концов этих пружин на соединительном кронштейне.

Цель изобретения — упрощение конструкции держателя плавающей магнитной головки.

Поставленная цель достигается тем, что пружина выполнена в виде С-образной скобы, имеющией на радиусных поверхностях ряд продольных вырезов и площадки для ее крепления к кронштейну.

На чертеже схематично изображено предлагаемое устройство.

На пружинящей С-образной скобе 1 выполнены продольные вырезы 2, образующие ряд криволинейных пружин 3 и площадки 4 для крепления скобы к соединительному кронштейну 5, который установлен на рычаге подающего механизма элемент 6 которого показан на чертеже. Магнитная головка 7 закреплена на прямолинейной части скобы.

Направление воздушного потока показано стрелкой 8.

При движении магнитного носителя в форме барабана или диска,(на черте621011

Составитель B.Äîáðoâîëüñêèé

Редактор Т.Иванова Техред Е. Давидович Корректор. A.Âëàñåíêc

Заказ 4667/47 Тираж 717 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035> Москва, Ж-35 Раушская наб.< д. 4j5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 же не показан) головка 7 под действием воздушного .потока по стрелке 8 совершает сложное перемещение вверх с наклоном на угол ос, увлекая эа собой С-образную скобу 1 в положение

9,. ПрК этом-каждая из криволинейных пружин:3. реагирует на перемещение 5 скобы и занимает свое определенное положение. При неизменной величине воздушного потока между магнитной головкой 7 и поверхностью носителя устанавливается воздушная подушка. 10

Применение предложенной конструкции держателя позволит, при требуемой точности изготовления, сократить тру./ доэатраты на осуществление технологических процессов по закреплению концов, пружин и креплению магнитной головки.

Формула изобретения

Держатель плавающей магнитной головки, содержащий рычаг подающего механизма, соединительный кронштейн с закрепленной на нем двумя концами плоской пружиной, и магнитную, головку, установленную на этой пружине, отличающийся тем, что, с целью упрощения конструкции, пружина выполнена в виде С-образной скобы, имеющий на радиусных поверхностях ряд продольных вырезов и площадки для ее крепления к кронштейну.

Источники информации, принятые во внимание при экспертизе

1. Патент США Р 3581298, кл. 340 - 174.1, 1971.

2. Патент Японии 9. 26886, кл. 102 Е 506, 1970.
