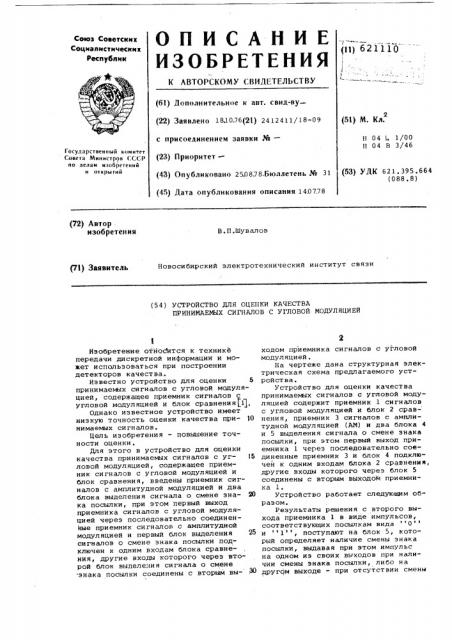

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИЛГТЕЛЬСТВУ

С©юз Советских

Социалистических

Республик (1) 621110 (61) Лополнительное к авт. свид-ву(22) ЗаЯвлено 18,10.76(21) 2412411/18-09 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 250878,Бюллетень № 31 (45) Лата опубликования описания 140778 (51) М. Кл.

Н 04 L 1/00

Н 04 В 3/46

Госуларственный комитет

Совета Министров СССР по лелаи изобретений и открытий (53) УЛК 621.395.664 (088.8) (72) Автор изобретения

B.Ï,Øóâàëîâ (73) Заявитель

Новосибирский электротехнический институт связи (54) УСТРОЙСТВО ДЛЯ ОЦЕНКИ КАЧЕСТВА

ПРИНИМАЕМЫХ СИГНАЛОВ С УГЛОВОЙ МОДУЛЯЦИЕЙ

Изобретение относится к технике передачи дискретной информации и может использоваться при построении детекторов качества.

Известно устройство для оценки 5 принимаемых сигналов с угловой модуляцией, содержащее приемник сигналов с угловой модуляцией и блок сравнения(1), Однако известное устройство имеет низкую точность оценки качества при- 10 нимаемых сигналов.

Цель изобретения — повышение точности оценки.

Для этого в устройство для оценки качества принимаемых сигналов с уг- 15 ловой модуляцией, содержащее приемник сигналов с угловой модуляцией и блок сравнения, введены приемник сигналов с амплитудной модуляцией и два блока выделения сигнала о смене зна- 20 ка посылки, при этом первый выход приемника сигналов с угловой модуляцией через последовательно соединенные приемник сигналов с амплитудной модуляцией и первый блок выделения 25 сигналов о смене знака посылки подключен к одним входам блока сравнения, другие входы которого через второй блок выделения сигнала о смене знака посылки соединены с вторым вы- З0 ходом приемника сигналов с угловой модул яци ей .

На чертеже дана структурная электрическая схема предлагаемого устройства.

Устройство для оценки качества принимаемых сигналов с угловой модуляцией содержит приемник 1 сигналов с угловой модуляцией и блок 2 срав- нения, приемник 3 сигналов с амплитудной модуляцией (AN) и два блока 4 и 5 выделения сигнала о смене знака посылки, при этом первый выход приемника 1 через последовательно соединенные приемник 3 и блок 4 подключен к одним входам блока 2 сравнения, другие входы которого через блок 5 соединены с вторым выходом приемника 1.

Устройство работает следующим образом.

Результаты решения с второго выхода приемника 1 в виде импульсов, соответствующих посылкам вида 0 и 1, поступают на блок 5, который определяет наличие смены знака посылки, выдавая при этом импульс на одном из своих выходов при наличии смены знака посылки, либо на другом выходе — при отсутствии смены

621110

Составитель Г.Теплова

Редактор Л.Гребенникова Техред О.Лнд ейко.

Заказ 4677/53 Тираж 805 Подписное

ЦНИИПИ Государственного коаятета Совета Министров СССР по делам изобретений и открытий

113035 Москва Ж-35 Ра ская наб. . 4 5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4 знака. Одновременно с первого выхода приемника 1 сигнал подается на приемник 3 AM сигналов (дополнительный приемник), в котором выделяется оги. бающаядринимаемого сигнала и регистрируются принимаемые посылки, которые могут совпадать по знаку с посыл- 5 ками на втором выходе приемника 1, либо быть отличными. Посылки вида 1" и 0, снимаемые с приемника 3, поступают на блок 4, в котором эти посылки запоминаются и затем дешифри- )p руются. В блоке 2 сравнения анализируются результаты работы блоков 4 и

5. Сигнал стирания (сигнал о плохом качестве посылок) с выхода блока 2 сравнения выдается в случае, если име-)я ется смена знака. посылки на выходе приемника 1, но нет смены знака посаалки на выходе приемника 3, имеется смена знака посылки на выходе приемника 3, но нет смены знака посылки на выходе приемника 1.

Формула изобретения

Устройство для оценки качества принимаемых сигналов с угловой модуляцией, содержащее приемник сигналов с угловой модуляцией и блок сравнения, от личающееся тем,что,c целью повышения точности оценки, введены приемник сигналов с амплитудной модуляцией и два блока выделения сигнала о смене знака посылки, при этом первый выход приемника сигналов с угловой модуляцией через последовательно соединенные приемник сигналов с амплитудной модуляцией и первый блок выделения сигналов о смене знака посылки подключен к одним входам блока сравнения, другие входы которого через второй блок выделения сигнала о смене знака посылки соединены с вторым выходом приемника сигналов с угл овой модул яци ей .

Источники информации, принятые во внимание при экспертизе:

1. Шувалов В.П. Косвенные методы обнаружения ошибок в системах переда чи дискретной информации. М., Связь

1972, с.56-59.
