№ 62120

Класс 5с1, Зо(СССР

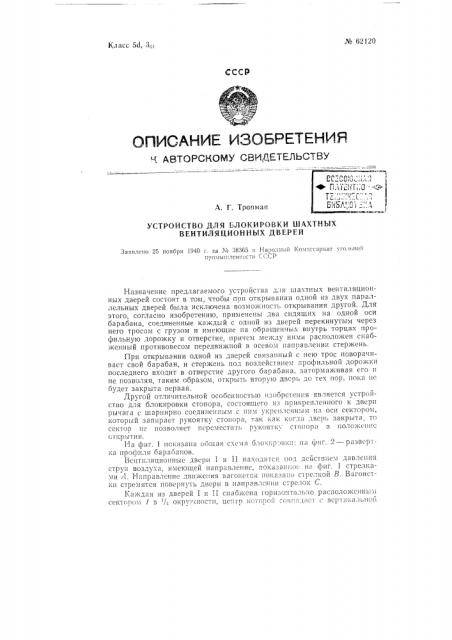

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

1.т(А Это рси.о му СВИ.О Е. 7ЕЛЬСТВУ

А. Г. Тропман

УСТРОЙСТВО ДЛЯ ЬЛОКИРОВКИ ШАХТНЫХ

ВЕНТИЛЯЦИОННЫХ ДВЕРЕЙ

ЗаяВЛЕНО 25 НОября 1940 Г. аа 1><> 38365 В НарОдНЫй КОМНССарват уГОьниай промыв:ленностн (.(.Ctp

Назначение предлагаемого устройства д.(я шахтных вентиляционных дверей состоит в том, чтобы прн открывании одной из двух napaллельных дверей была исключена возмо?кность открывания другой. Для этого, согласно изобретению, применены два сидящих на одной оси барабана, соединенные каждый с одной из дверей перекинутым через него тросом с грузом и имеющие на «бра(ценнь1х внутрь торцах профильную доро?кку и отверстие, причем между ними расположен снабженный противовесом передвижной в осевом направлении стержень.

При открывании одной из дверей связанный с нею трос поворачивает свой барабан, и стержень под воздействием профильной дорожки последнего входит в отверстие другого барабана, затормаживая его и не позволяя, таким образом, открыть вторую дверь до тех пор, пока не будет закрыта первая.

Другой отличительной особенностью нз«брстения является устройство для блокировки стопора, состояшего нз прикрепленного к двери рычага с шарнирно соединенным с ннм укрс.1(ленным на оси сектором, который запирает рукоятку стопора, так как когда дверь закрыта, то сектор не позволяет переместить рукоятку ст«нора в поло?ксннс

«псрытия.

На фнг. 1 показана о(бшая схсма блок1 р-!Bкн; ti;! фнг. 2 — развертка профиля оарабанов.

Вентиляционные двери I u II находятся под дсйствием давления струи возду а, имеющей направленис, показан(>ос ila фнг. 1 стрелками;1. Н",правление двн?кения BBI otic Io«покаaано cl pc, iкой > >. Вагонетки стремятся повернуть двери в направлс!i!i! стрс,ток С.

I B?lE>lBH H3 дверей 1 н I I сна«жена pop tta0! IT!t;th! Io p Ben« lo?IEO! In I:it сект«п«м 1 3 /. «IEP >? (II«cT!t, цс1!TP H(T«P«É . «H> B;IBP i (всPTIIIEB !i it(Ii

Jjo $21 >(l осью вращения двери, Сектор 1 охватывается тросом 4, идущим к барабану 2, Барабаны 2 обеих дверей поворотно насажены на вал 8.

Трос 4 обвит вокруг барабана несколько раз и заканчивается повешенным на конце его грузом 5, стремящимся повернуть дверь в закрытое положение. К двери шарнирно прикреплен рычаг б и шарнирно связанный с поворотным на оси 8 сектором 7. В положении закрытия двери сектор 7 упирается В рукоятку 9 стопора.

На торцовой стороне каждого нз барабанов 2, обращегнюй внутрь, имеется выпуклая профильная дорожка 10 и отверстие 11, При закрытых дверях отверстия 11 располо>кены друг перед другом на одной общей прямой. Между ними помещается стержень 12, подвижной в

Осевом напраВ ленин. Стержень имеет такую длину, что сВОими концами доходит вплотную до торцовых внутренних стенок барабанов 2.

Б .рЕдНЕМ ПЕЙтp3olbHoi IIO. IO>liCIIHII CTCp>KBH!o 12 удЕр>КИВВЕТСя I рувом 18, подвешенным на тяге 14, связанной вилкой 15 со стержнем 12.

Когда движущаяся вагонетка открывает дверь 1 в направлении стре,ток С, то трос 4 поворачивает относящийся к двери 1 барабан 2, и !

Ip0ôèëüíàÿ дорожка 10 перемещает стержень 12 в направлении ого оси. вводя конец его в отверстие 11 другого барабана 2. Вследствие этого дверь П не может быть открыта до тех пор, пока открыта дверь I.

Когда последняя закроется, груз 18 вернет стержень 12 в среднее положение, и при открывании двери II стержень 12 войдет в отверстие 11 барабана 2 двери I и предотвратит возможность ее открывания.

Устройство гарантирует также невозможность открывания обеих дверей одновременно, так как при этом стержень 12, упираясь в профильные дорожки 10 обоих барабанов 2, не дает повернуться ни одному из них, Когда дверь закрыта, упорный сектор 7 не позволяет переместить рукоятку 9 в положение открытия стопора. Когда же дверь будет открыта, сектор 7 отходит от рукоятки 9, и стопор при этом мо>кет быть открыт.

Предмет изобретения

1. Устройство для блокировки шахтных вентиляционных дверей. с т л и ч а ю щ е е с я тем, что оно состоит из двух, сидящих на одной ! ñll барабанов, соединеilt ых с дверьми перекинутыми через барабаны тросами с грузами и снабженных на внутренних торцах профильной дорожкой, и располо>кенного между барабанами, снабженного противозесом стержня, предназначенного при открывании одной двери и поворачивании связанного с нею барабана для осевого перемещения под воздействием профильной дорожки и вхождения в осевое отверстие второго барабана с целью затормаживания второй двери.

2. При блокировочном устройстве по п. 1 устройство для блокировки стопора, о т л и ч а ю щ ее с я тсм, что оно состоит из прикрепленного к двери рычага с шарнирно соединенным с ним и укрепленным на оси сектором, запирающим рукоятку стопора., 3
