Реферат

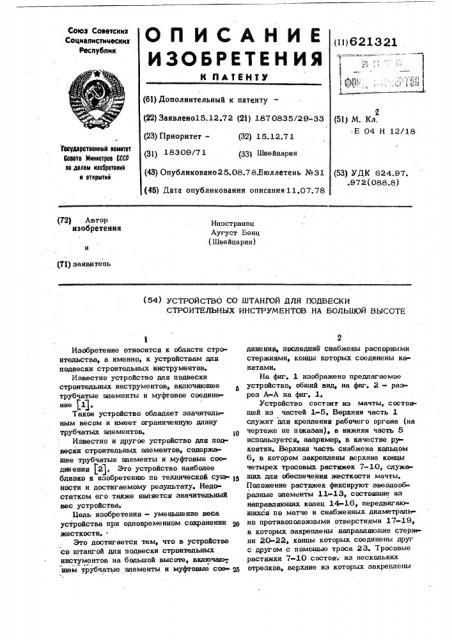

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К ПАТЕНТУ (61) Дополнительный к патенту (22) Заявлено15.12.72 (21) 1870835/29-33 (23) Приоритет — (32) 15.12.71 (31) 18309/7 1 (331 Швейцария

Союэ Советских

Социалистимескнх

Республик (11) 621321

{51) М. Кл.

Е 04 Н 12/18 Госудирстовиимй комитет

Соаатв Миииотроо СССР оо долом изобрвтоиий и открытий (43) Опубликовано 25.08.78.Бюллетень №31 (53) УДК 624.97..972 (088.8) (45) Дата опубликования описания11.07.78 (72) Автор изобретения

Иностранец

Аугуст Бенц (Швейцария) (т1) заяви тепь (54) УСТРОЙСТВО СО ШТАНГОЙ ДЛЯ ПОДВЕСКИ

СТРОИТЕЛЬНЫХ ИНСТРУМЕНТОВ НА БОЛЬШОЙ ВЫСОТЕ

Изобретение относится к области строительства, а именно, к устройствам для подвески строительных инструментов.

Известно устройство для подвески строительных инструментов, включающее трубчатые элементы и муфтовое соединен» (11.

Такое устройство обладает значительным весом и имеет ограниченную длину трубчатых элементов, !

О

Известно и другое устройство для подвески строительных элементов, содержащее трубчатые элементы и муфтовые соедюения (21, Это устройство наиболее близко к изобретению по технической суш- та ности и достигаемому результату. Недо статком его также является значительный вес устройства.

11ель изобретения » уменьшение веса устройства при одновременном сохранении жесткости.

Это достигается тем, что в устройстве со штангой для подвески строительных инстументов на большой высоте, включаю-„ щем трубчатые элементы и муфтовые сое» о5

2 динения, последние снабжены распорными стержнями, концы которых соединены канатами.

На фиг 1 изображено предлагаемое устройство, общий вид, на фиг. 2 - раэрез А-А на фиг. 1.

Устройство состоит нз мачты, состоящей иэ частей 1-5, Верхняя часть 1 служит для крепления рабочего органа (на чертеже не показан), а нижняя часть 5 используется, например, в качестве рукоятки. Верхняя часть снабжена кольцом

6, в котором закреплены верхние концы четырех тросовых растяжек 7-10, служащих для обеспечения жесткости мачты, Положение растяжек фиксируют звездообразные элементы 11-13, состоящие иэ направляющих колец 14-16, передвигаюшихся по матче и снабженных диаметрально противоположными отверстиями 17-19, в которых закреплены направляющие стерхени 20-22, концы которых соединены друг с другом с помощью троса 23. Тросовые растяжки 7-10 состоя из нескольких отрезков, верхние из которых закреплены

621321

Д-A в кольце 6, а нижние - на концах стержней.

Количество и дпина частей мачты подбираются в зависимости от условий работы и могут быть различными.

Ф ормула из обре те ния

Устройство со штангой для подвески строительных инструментов на большой высоте, включающее трубчатые элементы ,и муфтовые соединения, о т л и ч а ющ е е с я тем, что, с целью уменыиения веса устройства при одновременном сох ранении жесткости, муфтовые соединения снабжены распорными стержнями, концы которых соединены канатами.

Источники информации, принятые во внимание при экспертизе:

1. П одвижные механизированные леса: для отделки и ремонта фасадов зданий", Информационный листок Ъ 142 БТИ

НИИОМТП АС иА СССР, выпуск 372/11, М., 1958, стр. 3 5.

2. Лещенко Л. М, "Регулирование напряжений в металлических конструкциях, Стройиздат, М. ° 1966, стр. 3-5.
