Реферат

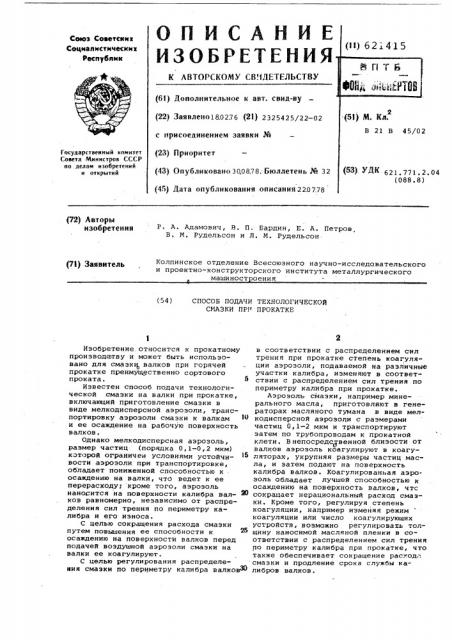

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВ 1ДЕТЕЛЬСТВУ

Сеюэ Советскнк

Соцналнстическни

Республик (63) Дополиителькое к авт. свид-ву (22) Заявлеио180276 (21) 2325425/22-02 с присоединением заявки №

Государственный комитет

Совета Ми н и с тров С С С P оо делам изобретений и открытий (23) Приоритет (43) Опубликовано 300878. Бюллетень № 32 (45) Дата опубликования описания2207.78.04 (72) Авторы

ИЗОбрЕтЕНИя P. A. Адамович, B. П- Бардин, Е. A. Петров.

В. M. Рудельсон и Л. М. Рудельсон

Колпинское отделение Всесоюзного научно-исследовательского и проектно-конструкторского института метаЛлургического машиност оения (73) Заявитель (54) СПОСОБ ПОДАЧИ ТЕХНОЛОГИЧЕСКОИ

СМАЗКИ fIPI» ПРОКАТКЕ

Изобретение относится к прокатному производатву и может быть использовано для смазк валков при горячей прокатке преимущл ственно сортового проката.

Известен способ подачи технологической смазки на валки при прокатке, включающий приготовление смазки в виде мелкодисперсной аэрозоли, транспортировку аэрозоли смазки к валкам и ее осаждение на рабочую поверхность валков.

Однако мелкодисперсная аэрозоль, размер частиц (порядка 0,1-0,2 мкм) которой ограничен условиями устойчивости аэрозоли при транспортировке, обладает пониженной способностью к осаждению на валки, что ведет к ее перерасходу; кроме того, аэрозоль наносится на поверхности калибра вал- ж ков равномерно, независимо от распределения сил трения по периметру калибра и его износа.

С целью сокращения расхода смазки путем повышения ее способности к 25 осаждению на поверхности валков перед подачей воздушной аэрозоли смазки на валки ее коагулируют.

С целью регулирования распределения смазки по периметру калибра валковФ в соответствии с распределением сил трения при прокатке степень коагуляции аэрозоли, подаваемой на различные участки калибра, изменяют в соответствии с распределением сил трения по периметру калибра при прокатке.

Аэрозоль смазки, например минерального масла, приготовляют B генераторах масляного тумана в виде мелкодисперсной аэрозоли с размерами частиц 0,1-2 мкм и транспортируют затем по трубопроводам к прокатной клети. В непосредственной близости от валков аэрозоль коагулируют в коагуляторах, укрупняя размеры частиц масла, и затем подают на поверхность калибра валков. Коагулированьая аэрозоль обладает лучшей способностью к осаждению на поверхность валков, чтс сокращает нерациональный расход смазки. Кроме того, регулируя степень коагуляции, например изменяя режим коагуляции или число коагулирующих устройств, возможно регулировать толщину наносимой масляной пленки в соответствии с распределением сил трения по периметру калибра при прокатке, что также обеспечивает сокращение parrîä, смазки и продление срока службы калибров валков. б21415

Формула изобретения

Составитель A. Маслов

Редактор A. Купрякова Техред М. Борисова Корректор С. Гарасиняк

Заказ 4979/3 Тираж 1087 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская иаб., д. 4/5 филиал llHH Патент, г. Ужгород, ул. Проектная, 4

1. Способ подачи технологической смазки при прокатке, включающий приготовление смазки в виде мелкодисперсной аэрозоли, транспортировку аэрозоли смазки к валкам и ее осаждеиие иа рабочую поверхность валков, отличающийся тем, что, с целью сокращения расхода смазки путем, повышения ее способности к осаждению на поверхность валков, перед подачей на валки аэрозоль смазки коагулируют.

2. Способ по п.1, о т л и ч а шийся тем, что, с целью регулирования распределения смазки по периа метру калибра валков в соответствии с распределением сил трения при прокатке, смазку подают на различные участки калибра, с различной степенью коагуляции.
