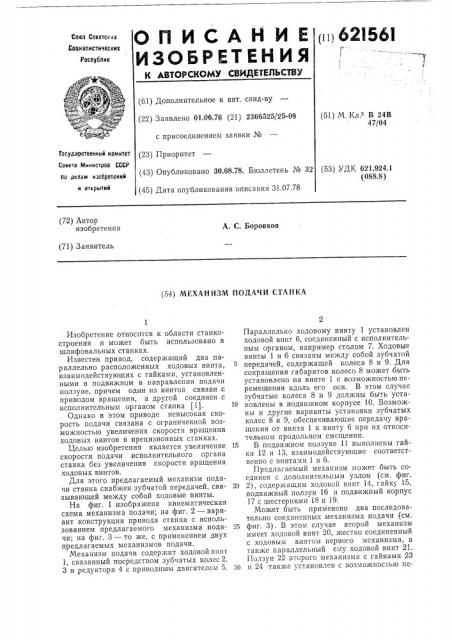

ОПИСАЙИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пц 62I56I

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 01.06.76 (21) 2366525/25-08 с присоединением заявки № (51) М. Кл. В 24В

47/04

Государственный комитет

Совета Министров СССР по делам изобретении и открытий (23) Приоритет (43) Опубликовано 30.08.78. Бюллетень № 32 (53) УДК 621.924.1 (088.8) (45) Дата опубликования описания 31.07.78 (72) Автор изобретения

А. С. Боровков (71) Заявитель (54) МЕХАНИЗМ ПОДАЧИ СТАНКА

Изобретение относится к области станкостроения и может быть использовано в шлифовальных станках.

Известен привод, содержащий два параллельно расположенных ходовых винта, взаимодействующих с гайками, установленными в подвижном в направлении подачи ползуне, причем один из винтов связан с приводом вращения, а другой соединен с исполнительным органом станка (1). 10

Однако в этом приводе невысокая скорость подачи связана с ограниченной возможностью увеличения скорости вращения ходовых винтов в прецизионных станках.

Целью изобретения является увеличение 15 скорости подачи исполнительного органа станка без увеличения скорости вращения ходовых винтов.

Для этого предлагаемый механизм подачи станка снабжен зубчатой передачей, свя- 20 зывающей между собой ходовые винты.

На фиг. 1 изображена кинем атическая схема механизма подачи; на фиг. 2 — вариант конструкции привода станка с использованием предлагаемого механизма пода- 25 чи; на фиг. 3 — то же, с применением двух предлагаемых механизмов подачи.

Механизм подачи содержит ходовой винт

1, связанный посредством зубчатых колес 2, 3 и редуктора 4 с приводным двигателем 5. 30

Параллельно ходовому винту 1 установлен ходовой винт б, соединенный с исполнительным органом, например столом 7. Ходовые винты 1 и 6 связаны между собой зубчатой передачей, содержащей колеса 8 и 9. Для сокращения габаритов колесо 8 может быть установлено на винте 1 с возможностью перемещения вдоль его оси. В этом случае зубчатые колеса 8 и 9 должны быть установлены в подвижном корпусе 10. Возможны и другие варианты установки зубчатых колес 8 и 9, обеспечивающие передачу вращения от винта 1 к винту 6 при их относительном продольном смещении.

В подвижном ползуне 11 вь1полнены гайки 12 и 13, взаимодействующие соответственно с винтами 1 и б.

Предлагаемый механизм может быть соединен с дополнительным узлом (см. фиг.

2), содержащим ходовой винт 14, гайку 15, подвижный ползун 16 и подвижный корпус

17 с шестернями 18 и 19.

Может быть применено два последовательно соединенных механизма подачи (см. фиг. 3). В этом случае второй механизм имеет ходовой винт 20, жестко соединенный с ходовым винтом первого механизма, а также параллельный ему ходовой винт 21.

Ползун 22 второго механизма с гайками 23 и 24 также установлен с возможностью пе621561

Дуг q ремещения в направлении подачи. Связывающие между собой винт 20 и винт 21 шестерни 25 и 26 установлены в корпусе 27, соединенном с нсполнительным органом станка.

Работает механизм подачи следующим ооразом.

Врашение с двигателя 5 передается через редуктор 4, зубчатые колеса 3 и 2 на ходовой винт 1. Через зуочатую передачу, содержащу1О колеса 8 и 9, вращение передается также на ходовой в 11Т 6. Пр;1 ра-..личном направлении вращения винтов 1 и 6, имеющих одинаковое направлен:c ре;бы, ползун 11 перемещается вдоль направления подачи, увлекая за собой корпус 10, связанный с исполни-.ельным органом 7 станка.

Скорость перемещения исполнительного органа будет вдвое больше скорости, создаваемой одним винтом.

В приводе, показанном на фиг. 2, благодаря применению дополнительного ходового винта 15, достигается дополнительное ускорение скорости перемещения исполнительного органа, а в приводе (см. фиг.З), основанном на последовательном соеди епии двух одинаковых механизмов подачи, достигается скорость перемещения исполнительного органа в четыре раза большая, чем скорость, создаваемая одним винтом.

Таким образом, предложенный механизм

5 подачи обеспечивает Возможность значительного увеличения скорости подачи без увеличения скорости вр ащения ходовых винтов, что может способствовать увеличению производитель IDcTH обработки.

Формула изобретения

Механизм подачи с ганка, содержащий два параллельно расположен 1ых хОдОВых

Винта, ВзяимодеЙству10ш11х с Гайками, ус15 тановленными В подвихкном в направлении подачи ползуне, причем один из винтов связан с приводом вращения, а другой соединен с исполнительным органом станка, отличающийся тем, что, с целью уве20 личепия скорости подачи без увеличения скорости вращения ходовых винтов, механизм снабжен зубчатой передачей, связывающей между собой ходовые винты.

Источники информации, 25 принятые во внимание при экспертизе

1. Кожевн11коз С. И. и др. Элементы механизмов. М., 1959, с. 654.
