Устройство для транспортирования изделий

Устройство для транспортирования изделий

Иллюстрации

Показать все

Реферат



621625

Формула изобретения

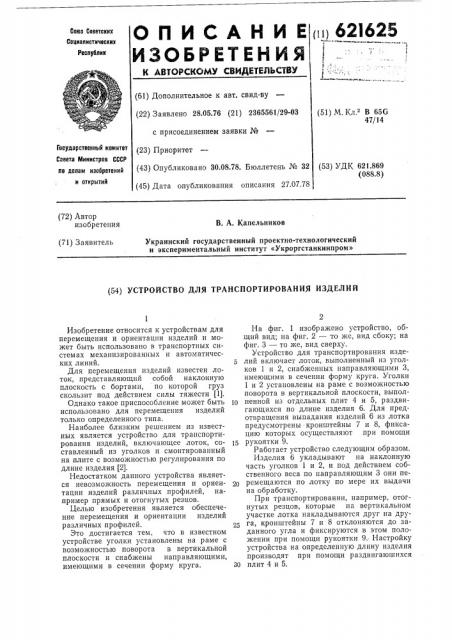

Устройство для транспортирования изделий, включающее лоток в виде уголков, смонтированных на плите с возможностью их регулирования по длине изделия, о т л ич а ю щ е е с я тем, что, с целью обеспечения перемещения и ориентации изделий различных профилей, уголки установлены на раме с возможностью поворота в вертикальной плоскости и снабжены направляющими, имеющими в сечении форму круга.

Источники информации, принятые во внимание при экспертизе

1. Бобров В. П. Проектирование загрузочно-транспортных устройств к станкам и автоматическим линиям. М., «Машиностроение», 1964, с. 30, фиг. 18, а — б.

2. Бобров В. П. Проектирование загрузочно-транспортных устройств к станкам и

lo автоматическим линиям. М., «Машиностроение», 1964, с. 30, фиг. 18, с — ж.

621625

Риз. 3

Составитель А. Грибачев

Техред О. Тюрина Корректор И. Позняковская

Редактор Д. Павлова

Типография, пр. Сапунова, 2

Заказ 151079 Изд. № 577 Тираж 1075 Подписное

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Я-35, Раушская наб., д. 4/5
