Синтетический шлак

Синтетический шлак

Иллюстрации

Показать все

Реферат

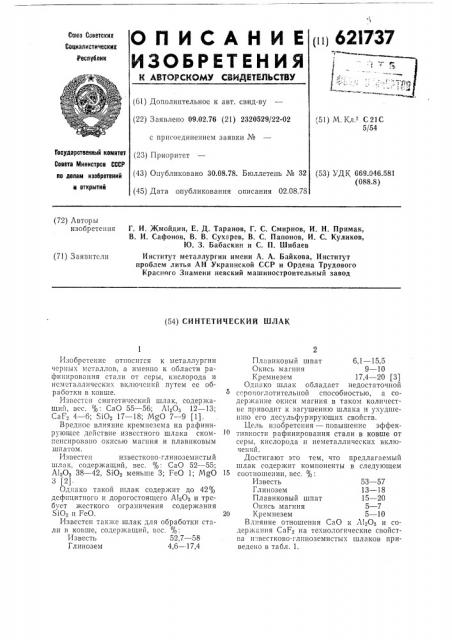

п11 62I737

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

R АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со3оз Саветскнх

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 09.02.76 (21) 2320529/22-02 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.08.78. Бюллетень № 32 (45) Дата опубликования описания 02.08.78,51) М. Кл.- C21C

5/54

Государственный комитет

Совета Мнннстров СССР (53) УДК 669.046.581 (088.8) по делам изобретений н открытий (72) Авторы изобретения

Г. И, Жмойдин, E Д. Таранов, Г. С. Смирнов, И. H. Примак, В. И. Сафонов, В. В. Сухарев, В. С. Папонов, И. С. Куликов, Ю. 3. Бабаскин и С. П. Шибаев (71) Заявители

Институт металлургии имени А. А. Байкова, Институт проблем литья AH Украинской CCP и Ордена Трудового

Красного Знамени невский машиностроительный завод (54) СИНТЕТИЧЕСКИЙ ШЛАК

Изобретение относится к металлургии черных металлов, а именно к области рафинирования стали от серы, кислорода и нсметалличсских включений путем ее обработки в ковше.

Известен синтетический шлак, содержащий, всс. %: СаО 55 — 56; А1 0з 12 — 13;

CaF 4 — 6; Si02 17 — 18; MgO 7 — 9 (1).

Вредное влияние кремнезема на рафинирующсе действие известного шлака ском- 10 пепсировано окисью магния и плавиковым шп атом.

Известен известково-глиноземистый шлак, содержащий, вес. %: СаО 52 — 55;

А120з 38 — 42, SIO> меньше 3; ГеО 1; MgO

3 (2).

Однако такой шлак содержит до 42% дсфицитпого и дорогостоящего А1 0з и требует жесткого ограничения содержания

ЯО2 п FeO. 20

Известен также шлак для обработки стали в ковше, содержащий, вес. %:

Известь 52,7 — 58

Глинозем 4,6 — 17,4

Плавиковый шпат 6,1 — 15,5

Окись магния 9 — 10

Кремнезем 17,4 — 20 (3)

Однако шлак обладает недостаточной ссроноглотительной способностью, а содерисание окиси магния в таком количестве приводит к загушению шлака и ухудшению его десульфурирующих свойств.

Цель изобретения — повышение эффективности рафинирования стали в ковше от серы, кислорода и неметаллпческнх включений.

Достигают это тем, что предлагаемый шлак содержит компоненты в следующем соотношении, вес. %:

Известь 53 — 57

Глинозем 13 — 18

Плавиковый шпат 15 — 20

Окись магния 5 — 7

Кремнезем 5 — 10

Влияние отношения СаО к А!20з и содержания CaF на технологические свойства известково-глпноземистых шлаков приведено в табл. 1.

621737

Таблица 1

Показатели

Поверхностное натяжение

СаО/AI,O

Содержанпе

Серопоглотительная способность при отношении

Са0, А403

Температура ликвидуса, С при отношении

СаО AI 0, Вязкость, пз при отношении СаО/АI,О, CaF, 1,5 2,33

1,0 1,5 2,33

1,0

1,0

1,5

2,33

1,0

2 g

2,0

1,3

0,8

0,7

0,4

601

494

401

319

328

311

1390

0,8

0,7

0,6

0,4

580

940

1,0

0,5

0,3

1340

1480

Таблица 2

Показатели

Компоненты, в е с. о;

CaF, MI,0

Состав а дин/см при = 1600ЯС пз при=1600 С

СаО

А1,0з

ЯОв

53

57

52 — 55

52,7 — 58

15,5

38 — 42

4,6 — 17,4

5 б

3

9 — 10

150 †2

8,5

17,4 — 20

1,0

0,8

0,7

2,0

1,0 — 1,7

390 †4

17,5

6,1 — 15,5

Формула изобретения

Составитель И. Чепикова

Редактор А. Соловьева Техред А. Камышникова Корректор Л. Брахнина

Заказ 1462/2 Изд. Ы 570 Тираж 692

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, )К-35, Раушская паб., д. 4/5

Подписное

Типография, пр. Сапунова, 2

Пример. Для сравнения эффективности применения описываемых шлаков одновременно проводят обработку стали конОписываемый шлак (1, 2, 3) имеет более высокую серопоглотительную способность п более низкие вязкость и поверхностное натяжение, чем известково-глиноземистый шлак 4 и шлак прототип 5.

Используемые для шихтовки плавиковый шпат и известь могут быть низкосортными, содержащими до 10% SiO . При использовании обычных металлургических материалов, поступающих на завод — металлургическая известь и флюоритовый кон- 15 центрат с 3 — 4% SiOq, вместо электрокорунда можно использовать другие высокоглиноземистые материалы, содержащие до

20 — 22% $10з.

Синтетический шлак для рафинирования тали в ковше, содержащий известь, глитрольным известково-глиноземистым шлаком и шлаком-прототипом.

Сравнительные данные приведены в табл. 2. нозсм, плавиковый шпат, окись магния, кремнезем, отличающийся тем, что, с целью повышения рафинирующей способности шлака, он содержит компоненты в следующем соотношении, вес. %:

Известь 53 — 57

Глинозем 13 — 18

Плавиковый шпат 15 — 20

Окись магния 5 — 7

Кремнезем 5 — 10

Источники информации, принятые во внимание при экспертизе

1. Сб. Современные проблемы качества стали. Московский ин-т стали и сплавов, 61, M., 1971, с. 242 — 244.

2. Воинов С. Г., Шалимов А. Г. и др.

Рафинирование стали синтетическими шлаками, М,, «Металлургиздат», 1970, с. 14.

3. Известия Вузов «Черная металлургия» № 6, 1965, с, 72.
