Электролит для осаждения магнитного сплава кобальт-вольфрам

Электролит для осаждения магнитного сплава кобальт-вольфрам

Иллюстрации

Показать все

Реферат

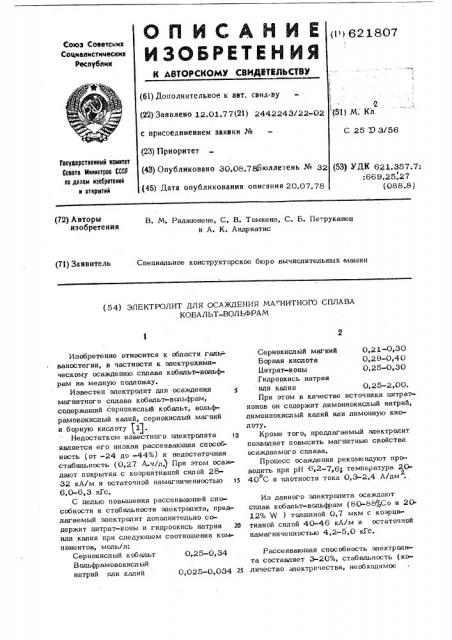

О П И C А Н И Е ()621807

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l) Дополнительное к авт. свид-ву

Я (22) ЗаЯвлено 12,01.77(2!) 2442243/22-02 (51) М. Kit. с присоединением заявки №

С 25 Б 3/56 (23) Приоритет (43) Опубликовано 30.08.786юллетень 32 (45) Дата опубликования описания 20.07.78

Государственный номнтет

Совета Мнннстров СССР по делам нэобретеннй н открытий (53) УЙ1< 621,357.7;

:669.25.27 (088.8) (72) Авторы изобретения

В. N. Раджюнене, С. В. Томкене, С. Б. Петруканец и A. K. Андриатис (71) Заявитель

Специальное конструкторское бюро вычислительных машин (54) ЭЛЕКТРОЛИТ ДЛЯ ОСАЖДЕНИЯ МА "НИТНОГО СПЛАВА

КОБАЛЬТ-ВОЛЬФРАМ

0,21-0,30

0,29-0,40

О, 25-0,30

Изобретение относится к области гам= ваностегии, в частности к электрохимическому осаждению сплава кобалывольфрам на медную подложку.

Известен электролит для осаждения магнитного сплава кобальт-вольфрам, содержаший сернокислый кобальт, вольфрамовокислый калий, сернокислый магний и борную кислоту 1).

Недостатком известного электролита д является его низкая рассеиваюшая способность (от -24 до -44%) и недостаточная, стабильность (0,27 А.ч/л.) При этом осаж» дают покрытия с коэрцитивной силой 2832 кА/м и остаточной намагниченностью 15

6,0-6,3 кГс.

С целью повышения рассеиваюшей способности и стабильности электролита> предлагаемый электролит дополнительно содержит цитрат-ионы и гидроокись натрия 20 или калия при следуюшем соотношении компонентов, моль/л:

Сернокислый кобальт 0,25-0, 34

ВольфрBMÎB0кисл ый натрий или калий 0,025-0,034 25

Сернокислый магний

Борная кислота

Цитрати оны

Гидро окись натр ия или калия 0,25-2,00.

При этом в качестве источника цитрат ионов он содержит лимоннокислый натрий, лимоннокислый калий или лимонную кислотуу.

Кроме того, предлагаемый электролит позволяет повысить магнитные свойства осаждаемого сплава, Процесс осаждения рекомендуют проводить при рН 6>2-7,6; температура 2040 С и плотности тока 0,3-2,4 А/дм . о > g

Из данного электролита осаждают сплав кобальт вольфрам (80-88%Со и 2012% \М ) толшиной 0,7 мкм с коэрцитивной силой 40-46 кА/м и остаточной намагниченностью 4>2-5,0 кГс.

Рассеиваюшая способность электролита составляет 3-20%, стабильность (количество.электричества, необходимое

621807 теля.

Состав

П оказатели

0,31

0,25

0,34 .

0,356

0,04 12

0,417

0,518

0,034

0,026

0,025

0,30

0,29

0,21

0,40

0,35

0,29

0,25

0,27

0,30

2,00

0,25

6,38

6,50

6,370

5,72 рН электролита после покрытия

6,57

6,46

6,445

0,075

6,03

0,08

0,07

0,31

Увеличение рН

1,05

1,16

+9,2

1,12

0 27

О, 025-0,03450

0,21-0,30

0,29-0,40

0,25-0,30

ОНИИПИ Заказ 4992/5

Тираж 738

П одписное

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 для повышения рН на 0,1)- 1,20,80 А.ч/л при рН 6,5-7,0.

Состав и свойства предлагаемого электролита приведеы в таблице.

Предлагаемый электролит является более чем в 3-4 раза стабильнее нзвесч ного и в среднем на 467 имеет лучшую рассеивающую способность.

Кобальт сернокислый

Калий вольфрамовокислый

Магний сернокислый

Борная «исл ота

Натрий лимоннокислый .Лимонная кислота

Гидроокись натрия рН электролита до покрытия

Стабильность А час/л

Рассеивающая способность, %

Формула изобретения зю

1.Электролит для осаждения магнитного сплава кобальчвопьфрам, содержащий сернокислый кобальт, вольфрамовокислый натрий или калий, сернокислый магний и бор-40 ную кислоту, отличающийся тем, что, с целью повышения рассеивающей способности и стабильности электролита, он дополнительно содержит цитрах» ионы, и гидроокись натрия или калия при 4> следующем соотношении компонентов, маи /л:

Сернокислый кобальт 0,25-0,34

Вацьфрамовокислый натрий или калий

Сернокислый магний

Борная кислота нитрат-ионы

Магнитные свойства сплава, полученного из предлагаемого электролита,являются более подходящими для его использования в носителях информации, более высокое значение коэрцитивной силы позволяет .осуществить более высокую плотность записи при одинаковой величине размах» йичивающего поля в магнитном слое носиГидроокись натрия или калия 0,25-2,00.

2. Электролит по п. 1, о т л и ч а юш и и с я тем, что в качестве источника цитрачионов он содержит лимоннокислый натрий.

3. Электролит по и. 1, о т л и ч а юшийся тем, что в качестве источника цитрачионов он содержит лимоннокислый калий, .4. Зпектронит по п. 1, о т л и ч а юшийся тем, что в качестве источника нитрат-ионов он содержит лимонную кислотуу. Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР №185171, «л. С 25 I) 3/56, 26.04.65,
