Реферат

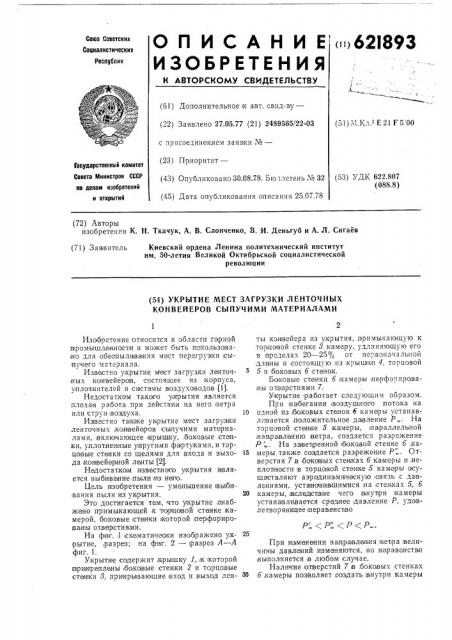

О Il И С А Н И Е « I62I893

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное !К авт. свид-ву— (22) Заявлено 27.05.77 (21) 2489565/22-03 (51) Ч К г 2 Е21 F5 00 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 30.08.78. Бгсдлетень № 32 (45) Дата опубликования описания 25.07.78

Государственный комитет

Совета Министров СССР по делам изобретений н открытий (53) УДК, 622.807 (088.8) (72) Авторы изобретения К. Н. Ткачук, А. В. Слонченко, В.;И. Деньгуб и А, Л. Сигаев

Киевский ордена Ленина политехнический институт им. 50-летия Великой Октябрьской социалистической революции (71) Заявитель (54) УКРЫТИЕ МЕСТ ЗАГРУЗКИ ЛЕНТОЧНЫХ

КОНВЕЙЕРОВ СЫПУЧИМИ МАТЕРИАЛАМИ

P „< P „ < P < I .

Изобретение относится к области горной

ilIðoìûøëeiííoiñTH и может быть использовано для обеапьгли ва ния МВсТ перагруз ки Icblпучего материала.

Известно укрытие мест загрузки ленточных ко нвейерс в, состоящее из,корпуса, уплотнителей и системы .в оздухаводов (11.

Недостатком TBKoiro укрытия является плохая работа при действии на него ветра или струи воздуха. 10

Из вестно также укрытие мест загрузки ленточных,ксн вейарсв сыпучими материалами, включакищее крьпыку, .боковые стенiKH, уплотненные упруггвми фартуками, и торцгхвые стенки со щелями для входа и выхо- 15 да,конвейер ной ленты It2).

Недостаткам известного укрытия я вляется выби ва ние пыли из He!DQ.

Цель и зобретения — уманвшение вьхбивания пыли из укрытия. 20

Это достигается тем, что укрытие анабжено примыкающей к тэр1цовой стенке !КВмерой, боковые стенки IKоторой гперфорированы отвер|стиями.

На фиг.,1 схематически изображено ук- 25 рытие,,разрез; на фиг. 2 — разрез А — А фиг. 1.

Укрытие содержит крышку 1, к которой тт рикрепланьг боковые стенки 2 и торUGisbls стенки 8, прикрьввающие вход и выход ленты ксн вейера из укрытия, п римыкающую к торцовой стенке 8 камеру, удлиняющую его в пределах 2Π— 25% от первоначальной длины и состоящую из крышки 4, TDDUosoH

5 и бо,ко,вых б стена,к.

Бо ковые стенки .б камеры перфорпро ва:ны о.пварстиями 7.

Укрытие ipsi60TBQT следующим образом, При на бегании воздушного !IIQTQKB на одной из боковых стенок б камеры устанавливается гположительное давление Р„. На торцовой стенке 5 камеры, параллельной направлению ветра, создается разрежение

J .:На за ветренной боковой стенке б камеры. также создается разрежение Р"„. Отверстия,7,в .бокавьгх стенках б ка меры и,неплотности в торца вой стенке 5 камеры осуществляют аэродинамическую авязь с давлениями, уста нови вшимися;на станках 5, б камеры, вследствие чего внупри IKBмары устанавливается среднее давление Р, удо вл е тв ар я ющее нар а в ен ст|во

При иаменении направления .ветра величины, давлений изменяются, но неравенства выполняется в любо м случае.

Наличие отверстий 7 is iбоковых стенках б,камеры позволяет,создBTb внутри камеры

621893

Фиг. /,4 -А

Составитель Э. Руднева

Техред А, Камышникова

Редактор Н. Богатова

Корректор В. Гутман

Заказ 515!758 Изд, № 584 Тираж 734

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Подписное

Тип. Харьк. фил. пред. «Патент» давление, меньшее, чем при отсутствии iIIoследник, и тем самым уменьшает нежелательное воздействие .ветра на работу аспирационвого укрытия.

Положительный эффект достигается за счет того, что предлагаемая камера изолирует торцовую стенку от непосредственного

IKoHTBiKTB с набегающим потоком, а .вьгполненпе в боковых стенках,казимеры отверстий

QIIOCO6CTBÓÅT,ÑOÇÄBIIÈÞ BH гВРП КаМЕРЫ НЕКОтарОГО даВЛЕНИя Р T-àlÊ, ЧтО ВЫсПОЛНястСя неравенство где Р, — разрежение в укрытии;

P — давление в нутри камеры;

P — давление, создаваемое на Торцовую стенку укрытия при отсутствии .каморы с отвер стиями.

Применение ныне существующих укрытий мест загрузки конвейеров, исвытывающих ветровую нагрузку, во избежание выбивания пыли требует увеличения мощности вентилятора аспирацион ных систем ,на 20 — 30о7о.

Данное укрытие позволяет работать без

ВЫбИВагиня ПЫЛИ iIIpH .СКОрОСтИ ВЕтра дО

7,5 я, с без у величения мощности вентиляторов.

Формула изобретения

У крытие мест за грузки легнточных конвейеров сыпучими материалами, включающее крышку, боковые стенки, уплотгненные у|пругими фартуками, и торцавые стенки со щелями для входа и выхода конвейер|ной ленты, о r л и ч а ю щ ее с я тем, что, с целью лменьшения выбивания |пыли из укры15 тия, otHo снабжено, примыкающей к торцоьой стенке камерой, боковые стенки .которой перфориро,ва ны от верстиями.

Источники информации, лринятые во

20 внимание ври экспертизе:

1. Кили и П. Н. и др. Основные, положения .расчета аопирационных укрытий узлов перегрузки сыпучих материалов, Научные работы и нститутов охраны .пруда ВЦСПС.

Ж Вы п. 96, 1975, с. 3 — 8.

2. Авторское свидетельство СССР № 350971,,кл. Е 21 F, 5/00, 1972.
