Реферат

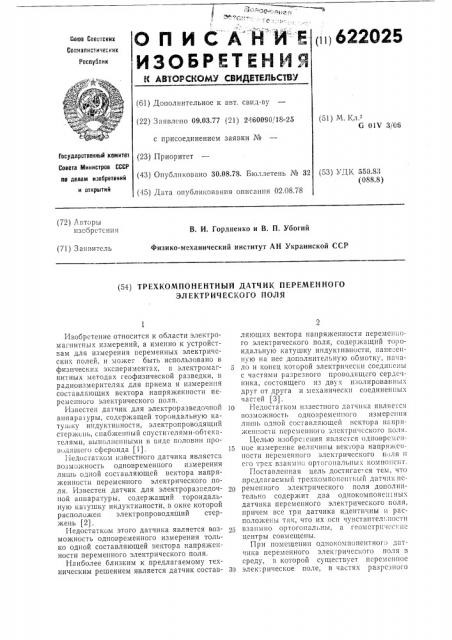

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

1551622025

Со5ов Сов Text!x

Сопиалистичесttttx

Республик

И АВТОРСКОМУ СВИДЕТЕПЬСТВУ (61) Дополнительное к авт. свнд-ву (22) Заявлсно 09.03.77 (21) 2460090, 18-25 с присоединением заявки № (23) Приоритет (51) М. Кл.-

G 01V 3/06

Государственный комитет

Совета Министров СССР (53) УДК 550.83 (088.8) по делам изобретений (43) ОпУблн5(овано 30.08.78. Бюллетень № 32 и открытий (45) Дата опубликования описания 02.08.78 (72) Лвторы из о 6рстс и и 5!

В. И. Гордиенко и В. П. Убогий

Физико-механический институт АН Украинской ССР (71) Заявитель (54) ТРЕХКОМПОНЕНТНЫЙ ДАТЧИК ПЕРЕМЕННОГО

ЭЛЕКТРИЧЕСКОГО ПОЛЯ

Изобретение относится к области электромагнитных измерений, а именно к устройствам для измерения переменных электрических полей, и можег быть использовано в физических экспериментах, в электромаг- 5 нитных методах геофизической разведки, в радиоизмерителях для приема и измерения составляющих вектора напряженности переменного электрического поля.

Известен датчик для электроразведочной 10 аппаратуры, содержащей тороидальную катушку индуктивности, электропроводящий стержсIII>, снабя(енный ctlgcTH I cJIIIMH-обте5(ателями, выполненными в виде половин проводящего сферопда (1). 15

Недостат|(ом известного датчика является возмо кность одновременного измерения лишь одной составляющей вектора напря>кенности переменного электрического поля. Известен датчик для электроразьедочпой аппаратуры, содержащий тороидальную катушку индуктивности, в окне которой располоя(ен электропроводящий стержень (2).

Недостатком этого датчика является возможность одновременного измерения только одной составляющей вектора напряженности переменного электрического поля.

Наиболее близким к предлагаемому техническим решением является датчик состав- 30 ляющих вектора напряженности переменного электрического поля, содеря(ащий тороидальную катушку индуктнвности, нане енную на нее дополнительную обмотку, II:iaло и конец которой электрически соединены с частями разрезного проводящего сердечника, состоящего из двух изолированны.; друг от друга и механически соединенных час-.ей (3).

Недостатком известного датчика является возможность одновременного измерения лппп одной составляющей вектора í",ïðtt:кон ности Ilppchtcltltol 0 элс!(Т1ппicct(ot Î полtl.

Целью изобрстс является одповрсмс 5пое измерение величины ве5(тора напряженности переменного элскгричсского п;ля и его трех взаимно ортогопаль ых компонент.

Поставленная цель достигас1ся тем, что предлагаемый трех5(омпопепп ый датчик переменного электрического поля дополнительно содержит два однокомпоне.i; пых датчика переменного электрического поля, причем все три датчика идентичны и расположены так, что их осп чувствительности взаимно ортогопальны, а геометрические центры совмещены.

При помещении однокомпонентного датчика переменного электрического поля в среду, в которой существует переменное элек-,рическое поле, в частях разрезного

622025

Составитель Л. Воскобойников

Корректоры: Л. Брахнина и О. Тюрина

Техред Н, Рыбкина

Редактор Н. Коляда

Подписное

Типография, пр. Сапунова, 2

Заказ 1514/11 Изд. Хз 604 Тираж 656

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, К-35, Раушская наб., д. 4/5
