Устройство для воспроизведения с магнитной ленты

Устройство для воспроизведения с магнитной ленты

Иллюстрации

Показать все

Реферат

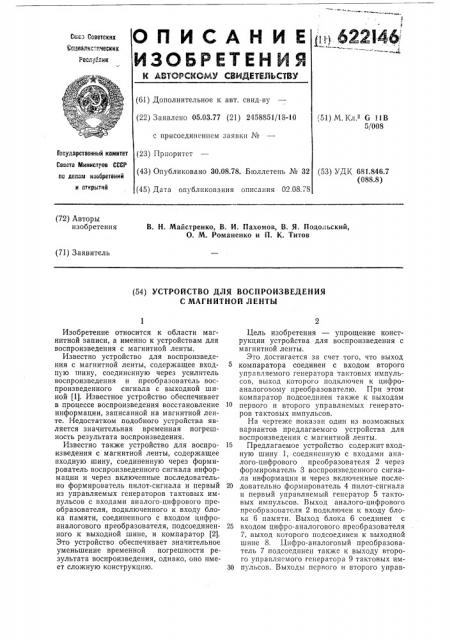

-) 622I46.:

Со сз Советских

Содивлнс-:ических

Роси т блик (61) Дополнительное к авт. свид-ву (22) Заявлено 05.03.77 (21) 2458851/18-10 51) М. Кл G 11В

5/008 с присоединением заявки №

Госудорственный комитет

Совета Министров СССР лс делом изобретений и открытий (23) Прпоритет (43) Опубликовано 30.08,78. Бюллетень № 32 (53) УДК 681.846.7 (088.8) (45) Дата опубликования описания 02.08.78 (72) Авторы изобретения

В. H. Майстренко, В. И. Пахомов, В. Я. Подольский, О. М. Романенко и П. К. Титов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ВОСПРОИЗВЕДЕНИЯ

С МАГНИТНОЙ ЛЕНТЫ

Изобретение относится к области магнитной записи, а именно к устройствам для воспроизведения с магнитной ленты.

Известно устройство для воспроизведения с магнитной ленты, содержащее вход- 5 пую шину, соединенную через усилитель воспроизведения и преобразователь воспроизведенного сигнала с выходной шиной (1). Известное устройство обеспечивает в процессе воспроизведения восстановление 10 информации, записанной на магнитной ленте. Недостатком подобного устройства является значительная временная погрешность результата воспроизведения.

Известно также устройство для воспро- 15 изведения с магнитной ленты, содержащее входную шину, соединенную через формирователь воспроизведенного сигнала информации и через включенные последовательно формирователь пилот-сигнала и первый 20 из управляемых генераторов тактовых импульсов с входами аналого-цифрового преобразователя, подключенного к входу блока памяти, соединенного с входом цифроаналогового преобразователя, подсоединен- 25 ного к выходной шине, и компаратор (2).

Это устройство обеспечивает значительное уменьшение временной погрешности результата воспроизведения, однако, оно имеет сложную конструкцию. 30

Цель изобретения — упрощение конструкции устройства для воспроизведения с магнитной ленты.

Это достигается за счет того, что выход компаратора соединен с входом второго управляемого генератора тактовых импульсов, выход которого подключен к цифроаналоговому преобразователю. При этом компаратор подсоединен также к выходам первого и второго управляемых генераторов тактовых импульсов.

На чертеже показан один из возможных вариантов предлагаемого устройства для воспроизведения с магнитной ленты, Предлагаемое устройство содержит входную шину 1, соединенную с входами а»алого-цифрового преобразователя 2 через формирователь 3 воспроизведенного сигнала информации и через включенные последовательно формирователь 4 пилот-сигнала и первый управляемый генератор 5 тактовых импульсов. Выход аналого-цифрового преобразователя 2 подключен к входу блока 6 памяти. Выход блока 6 соединен с входом цифро-аналогового преобразователя

7, выход которого подсоединен к выходной шине 8. Цифро-аналоговый преобразователь 7 подсоединен также к выходу второго управляемого генератора 9 тактовых импульсов. Выходы первого и второго управ622146

Составитель Е, Розанов

Техред Н. Рыбкина

Корректор Л, Денискина

Редактор E. Дайч

Заказ 1503/1 Изд. Ко 594 Тираж 692 Подписное

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ляемых генераторов тактовых импульсов 5 и 9 подключены к компаратору 10. Выход компаратора 10 соединен с входом второго управляемого генератора 9 тактовых импульсов.

В предлагаемом устройстве компаратор

10 вырабатывает сигнал, управляющий вторым управляемым генератором тактовых импульсов таким образом, что частота следования тактовых импульсов равна средней 10 частоте пилот-сигнала.

Использование изобретения позволяет в значительной степени упростить конструкцию устройства для воспроизведения с магнитной ленты. Кроме того, использование 15 изобретения обеспечивает уменьшение временной погрешности результата воспроизведения. Изобретение может найти применение при воспроизведении аналоговых сигналов. 20

Формула изобретения

Устройство для воспроизведения с магнитной ленты, содержащее входную шину, соединенную через формирователь воспроизведенного сигнала информации и через включенные последовательно формирователь пилот-сигнала и первый из управляемых генераторов тактовых импульсов с входами аналого-цифрового преобразователя, подключенного к входу блока памяти, соединенного с входом цифро-аналогового преобразователя, подсоединенного к выходной шине, и компаратор, отличающееся тем, что, с целью упрощения конструкции устройства, выход компаратора соединен с входом второго управляемого генератора тактовых импульсов, выход которого подключен к цифро-аналоговому преобразоватслю, причем компаратор подсоединен также к выходам первого и второго управляемых генераторов тактовых импульсов.

Источники информации, принятые во внимание при экспертизе

1. Патент США Ме 3577192, кл..340 — 174 1, 1971.

2. Патент Великобритании Мо 1355649, кл. G 4С, 1974.
