ДЫХАТЕЛЬНЫЙ АППАРАТ НА ХИМИЧЕСКИ СВЯЗАННОМ КИСЛОРОДЕ, содержащий регенеративный патрон, дыхательный мешок с клапаном избыточного давления, дыхательный шланг с загубником, о тличающийся тем, что, с целью увеличения продолжительности действия аппарата при инсуффляции дыхательной смеси в легкие пострадавшего, загубник дыхательного шланга снабжен герметично соединенным с ним съемным удлинителем, во. внутреннюю полость которого введена трубка поддува с обратным клапаном.

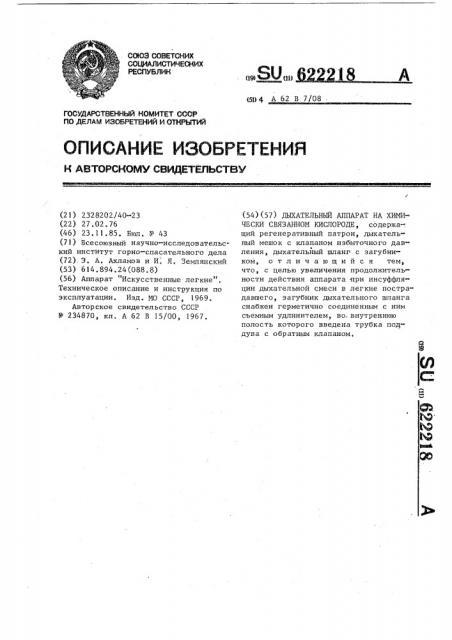

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИН (19) Щ) (5I) + А 62 В 7/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЦТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ и АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 2328202/40-23 (22) 27.02.76 (46) 23,11.85, Бюл. № 43 (71) Всесоюзный научно-исследовательский институт горно-спасательного дела (72). 3. А. Ахламов и И. Я. Землянский (53) 614.894.24(088.8) (56) Аппарат "Искусственные легкие".

Техническое описание и инструкция по эксплуатации. Изд. МО СССР, 1969.

Авторское свидетельство СССР

¹ 234870, кл. А 62 В 15/00, 1967. (54) (57) ДЫХАТЕЛЬНЫЙ АППАРАТ НА ХИМИЧЕСКИ СВЯЗАННОМ КИСЛОРОДЕ, содержа-, щий регенеративный патрон, дыхательный мешок с клапаном избыточного давления, дыхательйый шланг с загубником, отличающийся тем, что, с целью увеличения продолжительности действия аппарата при инсуффпяции дыхательной смеси в легкие пострадавшего, загубник дыхательного шланга снабжен герметично соединенным с ним съемным удлинителем, во. внутреннюю полость которого введена трубка поддува с обратным клапаном, 6222I8

Изобретение относится к устройствам для спасения жизни, а именно к шахтным изолирующим самоспасателям, работающим на химически связанном кислороде. 5

Известны аппараты для проведения искусственной вентипяции легких, включающие электромеханическое устройство для циклической подачи очищенного воздуха, дыхательный шланг 10 и лицевую часть.

Аппарат используется стационарно, так как значительный вес и габариты не позволяют применять его в условиях шахты. 15

Известны также дыхательные аппараты, работающие на химически связанном кислороде и содержащие регенеративный патрон, дыхательный шланг с загубником и дыхательный мешок с клапаном 20 избыточного давления.

Такой аппарат может быть использован горнорабочими, оказавшимися в аварийной ситуации, например при внезапных выбросах рудничного газа, 25 а также для оказания помощи пострадавшим при проведении искусственной вентиляции легких путем помещения загубника в рот, эажатия носа носовым зажимом и циклического сжатия дыхательного мешка человеком, производящим искусственное дыхание.

Однако из эа недостаточной герметичности загубника в полости рта пострадавшего возможна утечка дыхатель- З ной смеси с уменьшением ее объема в дыхательной системе аппарата.

Цель изобретения — увеличение продолжительности действия аппарата при инсуффляции дыхательной смеси 40 в легкие пострадавшего.

Цель достигается тем, что в предлагаемом аппарате загубник дыхательного шланга снабжен герметично соединенным с ним съемным удлинителем, во внутреннюю полость которого введена трубка поддува с обратным клапаном.

На чертеже схематично показан дыхательный аппарат.

Аппарат содержит регенеративный патрон 1, дыхательный мешок 2 с клапаном 3 избыточного давления, дыхательный шланг 4 с загубником 5, Съемный удлинитель б с помощью патрубка 7 состыкован с эагубником

5 и имеет на противоположном конце полумаску 8, а также обратный клапан 9 и трубку поддува 10.

При необходимости проведения искусственной вентиляции легких патрубок 7 герметично состыковывается с загубником 5, полумаска 8 накладывается на лицо пострадавшего, дыхательный мешок 2 сдавливается человеком, оказывающим помощь, и воздух из мешка через регенеративный патрон

1, дыхательный шланг 4 и удлинитель б поступает в подмасочное пространство. l

При утечке дыхательной смеси компенсация ее производится человеком, производящим искусственную вентиля- цию легких.

Дпя этого он делает вдох и через трубку l0 и обратный клапан 9 вдувает воздух, обогащенный углекислым газом и влагой в дыхательную систему самоспасателя.

Дыхательный аппарат позволяет сравнительно длительное время производить искусственную вентиляцию легких в условиях шахты. б?2218
