Реферат

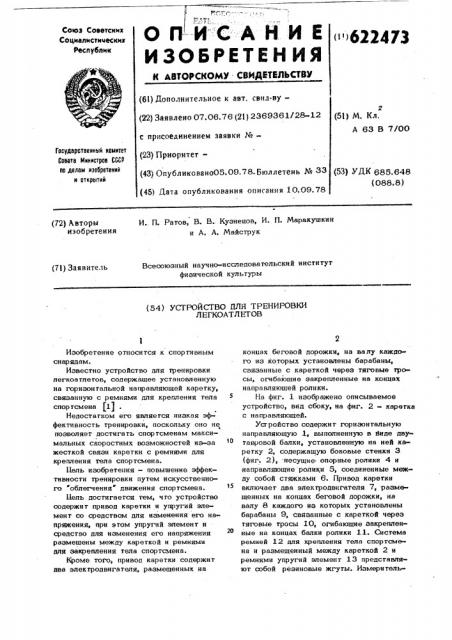

Союэ Соввтскин

Социалистимеских

Республик

ОП--ИКАНИЕ

ИЗОБРЕТЕНИЯ 1б224ТЗ

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ (6l) Дополнительное к авт. свид-ву— (22) Заявлено 07.06.76 (2) ) 2369361/28-12 с присоединением заявки №вЂ” (23) Приоритет(43) Опубликовано05.09.78. бюллетень № 33 (45) Дата опубликования описания 10.09.78 (51) М. Кл.

А 63 В 7/00

Государственный комитет

Совета Министров СССР по делам нэооретений н открытий (53) УДК 685.648 (088.8) И.. П. Ратов, В. В. Кузнецов, И. П. Маракушкин и А. А, Майструк (72) Авторы изобретения

Всесоюзный научно-исследовательский институт физической культуры (71) Заявитель (54} УСТРОЙСТВО ИЛЯ ТРЕНИРОВКИ

Л ЕГКОАТЛ ЕТОВ

Изобретение относится к спортивным снарядам.

Известно устройство для тренировки легкоатлетов, содержащее установленную на горизонтальной направляющей каретку, связанную с ремнями для крепления тела спортсмена fl) .

Недостатком его является низкая эффективность тренировки, поскольку оно не

% позволяет достигать спортсменам максимальных скоростных возможностей из-эа жесткой связи каретки с ремнями для крепления тела спортсмена.

Цель изобретения — повышение эффективности тренировки путем искусственного облегчения" движения спортсмена.

Бель достигается тем, что устройство содержит привод каретки и упругий элемент со средством для изменения его на-. пряжения, при этом упругий элемент и средство для изменения его напряжения размещены между кареткой и ремнями для закрепления тела спортсмена.

Кроме того, привод каретки содержит два электродвигателя, размещенных на концах беговой дорожки, на валу каждого из которых установлены барабаны, связанные с кареткой через тяговые тросы„огибающие закрепленные на концах направляющей ролики.

На фиг. 1 изображено описываемое устройство, вид сбоку, на фиг. 2 - каретка с направляющей.

Устройство содержит горизонтальную направляющую 1, выполненную в виде двутавровой балки, установленную на ней каретку 2, содержащую боковые стенки 3

{фиг. 2), несущие. опорные ролики 4 и направляющие ролики 5, соединенные между собой стяжками 6. Привод каретки включает два электродвигателя 7, размеШЕННЫХ kla KOHllBX 6e lkO llO OkKklkk, HS валу 8 каждого нз которых установлены барабаны 9, связанные с кареткой через тяговые тросы 10, огибающие закрепленные на концах балки ролики 11. Система ремней 12 для крепления тела спортсмена и размещенный между кареткой 2 и ремнями упругий элемент 13 представляют собой резиновые жгуты. Измеритель622473 ный прибор 14 предназначен для регисграции вертикальных усилий. Средство для изменения напряжения упругого элемента

15 выполнено в виде талрепа. Ремни

12 для крепления тела спортсмена могут % быть соединены с кареткой страховочным тросом 1Î. На концах балки закреплены демпфирующие ограничители 17 для карет. ки, в привод ее соединен с электронным устройством 18 для регистрации и регу- та лировки скорости ее движения.

Пользуются устройством следующим обЪ рвзоме

Ремни 12 закрепляют н теле спортсмена, посредством талрепа 15 изменяют Ы напряжение упругого элемента 13 в соответствии с заданной программой тренировки, величина которого регистрируется прибором 14. Величина напряжения упругого элемента характеризует величину статиче- 36 ского вертикального усилия, действующего на спортсмена при опоре его нв дорож ку, При беге спортсмена запасенная энергия упругого элемента уменьшает нагруз- И ки, действующие на двигательный аппарат спортсмена (силу тяжести). Это позволяет увеличить скорость бега, изменять скоростно-силовые его параметры и уменьшать вероятность возникновения ошибок s М технике бега.

Во время бега каретка 2 перемещает

cg по балке 1. При этом желательно,чтобы она нвходилвсь строго на продольной оси спортсмена или несколько отставвла З

oi него. В последнем случае величина статического вертикального усилия будет больше. Положение каретки относительно спортсмена регулируют с помощью элект ронного устройства 18, связанного с приводом.

Эффективность тренировки на описанном устройстве заключается в рэвлизации спортсменом своего скоростного потенциала и преодоления скоростного барьера" зв счет уменьшения влияния силы тяжести.

Формула изобретения

1. Устройство для тренировки легкоатлетов, содержащее установленную нв горизонтальной направляющей каретку, связанную с ремнями для крепления гела спортсмена, о т л и ч а ю щ е е с я тем,. что, с целью повышения эффективности тренировки путем искусственного "o6легчения" движения спортсмена, оно имеет привод каретки и упругий элемент со средством для изменения его напряткения, размещенный между кареткой и ремнями для крепления тела спортсмена.

2. Устройство по и. 1, о т л и ч аю щ е е с я тем, что привод каретки содержит asa электродвигателя, размещенные на концах беговой дорожки, нв валу каждого из которых установлены барабаны, связанные с кареткой через тяговые тросы, огибвккцне закрепленные на концах направляющей ролики.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

М 597375, кл. А 6,3 В 7/00, 1974. (заявка Jk 2О25879/28 12, по которой вынесено решение о выдаче авторского свидетельства).

62247Ý

Составитель Н. Володина

Редактор Г. Кузьмина Техред М. Борисова Корректор А. ВласенкоЗаказ 6973/5I Тираж 450 Подписное

UHHHHH Государственного комитета Совета Министров СССР по делам изооретений и открытий

II3035, Москва, Ж.-35, Раушская наб., д. 4/5

Филиал ППП Патент, r, Ужгород, ул. Проектная, 4
