Ко 62253

Класс 21с, 72

СССР ц (fig

1 ILI

У

М ;

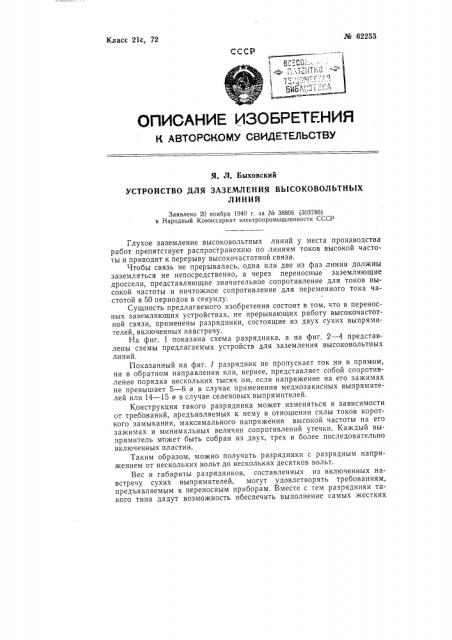

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Я, Л. Быховский

УСТРОЙСТВО ДЛЯ ЗАЗЕМЛЕНИЯ ВЫСОКОВОЛЬТНЫХ

ЛИНИЙ

Заявлено 20 ноября 1940 г. за № 38806 (303786) в Народный Комиссариат электропромышленности СССР

Глухое заземление высоковольтных линий у места производства работ препятствует распространению по линиям токов высокой частоты и приводит к перерыву высокочастотной связи.

Чтобы связь не прерывалась, одна или две из фаз линии должны заземляться не непосредственно, а через переносные заземляющие дроссели, представляющие значительное сопротивление для токов высокой частоты и ничтожное сопротивление для переменного тока частотой в 50 периодов в секунду.

Сущность предлагаемого изобретения состоит в том, что в переносных заземляющих устройствах, не прерывающих работу высокочастотной связи, применены разрядники, состоящие из двух сухих выпрямителей, включенных навстречу.

На фиг. 1 показана схема разрядника, а на фиг, 2 — 4 представлены схемы предлагаемых устройств для заземления высоковольтных линий.

Показанный на фиг. 1 разрядник не пропускает ток ни в прямом, ни в обратном направлении или, вернее, представляет собой сопротивление порядка нескольких тысяч ом, если напряжение на его зажимах не превышает 5 — б в в случае применения меднозакисных выпрямителей или 14 — 15 в в случае селеновых выпрямителей.

Конструкция такого разрядника может изменяться в зависимости от требований, предъявляемых к нему в отношении силы токов короткого замыкания, максимального напряжения высокой частоты на его зажимах и минимальных величин сопротивлений утечки. Каждый выпрямитель может быть собран из двух, трех и более последовательно включенных пластин.

Таким образом, можно получать разрядники с разрядным напряжением от нескольких вольт до нескольких десятков вольт.

Вес и габариты разрядников, составленных из включенных навстречу сухих выпрямителей, могут удовлетворять требованиям, предъявляемым к переносным приборам. Вместе с тем разрядники такого типа дадут возможность обеспечить выполнение самых жестких

¹ 62253 требований техники безопасности при любых воз. возможных величинах токов короткого замыкания.

На фиг: 2 показана простейшая схема переносн ого устроиства с дросселем L и разрядником P из сухих выпрямителе". Д ставляет собой всеволновый дроссель, состоящий из катушки без железа или с железным сердечником.

На фиг. 3 дроссель L и конденсатор С образуют контур, настроенный на частоту несущей в случае одночастотной связи или на среднюю геометрическую двух частот при дуплексной связи. Контур зашунтирован разрядником Р.

На фиг. 4 показано устройство, состоящее из двух последовательно включенных контуров L — C и L.— — C, настроенных на разные частоты. Оба контура зашунтированы разрядником P.

Возможно также самостоятельное применение разрядников из сухих выпрямителей для защиты работающего на высоковольтных линиях персонала от перенапряжений в тех случаях, когда по тем или иным причинам включение катушки самоиндукции для отвода наводимых потенциалов не является необходимым.

Исследования показали, что купроксный разрядник обладает значительной емкостью (несколько тысяч микромикроф ) . 3 6и очарад . то оостоятельство, ограничивая свободу выбора площадей и пробивных напряжений разрядника, является вместе с тем положительным так как ! эта емкость может быть использована для настройки катушки заземляющего дросселя без применения дополнительных конденсаторов.

В предлагаемом устройстве желательно, помимо разрядника Р, установить еще один разрядник, шунтирующий купроксный разрядник для защиты его от перенапряжений малой мощности (например, грозового характера).

Предмет изобретения

Ъ . Устройство для заземления высоковольтных линий с помощью разрядника, шунтирующего резонансный контур, запирающий токи .высокочастотной связи, о т л и ч а ю щ е е с я тем, что в качестве разрядника применены две группы сухих выпрямителей, например, купроксных, включенных навстречу друг другу.

2. Форма выполнения устройства по п. 1, отличающаяся тем, что обе группы выпрямителей использованы в качестве емкости резонансного контура.

1-й Выпрямитель

2-й быпрямитель Рог. 4
