Реферат

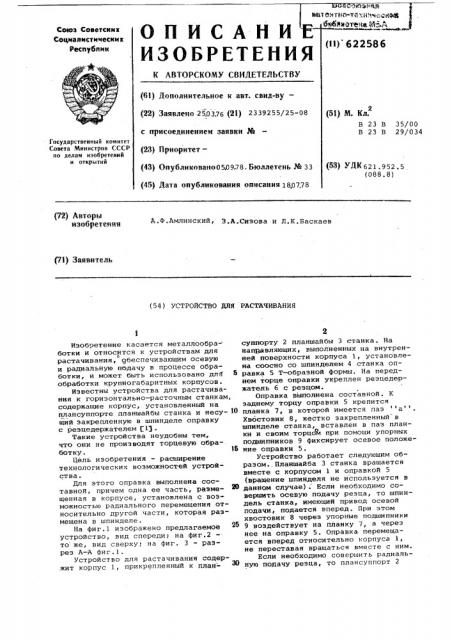

ОПИСАпИ

ИЗОБРЕТЕН И

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (бт) Дополнительное к авт. свид-ву— (22) Заявлено 25037б (21) 2339255/25-08 с присоединением заявки JA (23) Приоритет— (43) Опубликовано050978. Бюллетень № 33 (45) Дата опубликования описания 180778

М. Кл.

В 23 В 35/00

В 23 В 29/034

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

УДК 621.952.5 (088.83 (72) Автори изобретения

A.Ô.AMëèíñêèé, 3.A.Cèçîâà и Л.К.Васкаев

P3) Заявитель (543 УстРОЙстВО ДЯЯ РАстАчиВАниЯ суппорту 2 планшайбы 3 станка. На направляющих, выполненных на внутренней поверхности корпуса 1, установлена соосно со шпинделем 4 станка оправка 5 Т-образной формы. На переднем торце оправки укреплен резцедержатель б с резцом.

Оправка выполнена составной. К заднему торцу оправки 5 крепится планка 7, в которой имеется паз а .

Хвостовик 8, жестко закрепленный в шпинделе станка, вставлен в паз планки и своим торцом при помощи упорных подшипников 9 фиксирует осевое положение оправки 5.

Устройство работает следующим образом. Планшайба 3 станка вращается вместе с корпусом 1 и оправкой 5 (вращение шпинделя не используется в данном случае). Если необходимо совершить осевую подачу резца, то шпиндель станка, имеющий привод осевой подачи, подается вперед. При этом хвостовик 8 через упорные подшипники

9 воздействует на планку 7, а через нее на оправку 5. Оправка перемещается вперед относительно корпуса 1, не переставая вращаться вместе с ним.

Если необходимо совершить радиальную подачу резца, то плансуппорт 2

Изобретение касается металлообра= ботки и относится к устройствам для с растачивания, обеспечивающим осевую и радиальную подачу в процессе обработки, и может быть использовано для обработки крупногабаритных корпусов.

Известны устройства для растачиваHHH к горизонтально-расточным станкам, содержащие корпус, установленный на плансуппорте планшайбы станка и несу- 10 щий закрепленную в шпинделе оправку с резцедержателем 1Ц .

Такие устройства неудобны тем, что они не производят торцевую обработку. IS .Цель изобретения — расширение технологических возможностей устройства. для этого оправка выполнена составной, причем одна ее часть, размещенная в корпусе, установлена с возможностью радиального перемещения относительно другой части, которая размещена в шпинделе.

На фиг.1 изображено предлагаемое устройство, вид спереди; на фиг.2 то же, вид сверху; на фиг. 3 — разрез А-А фиг.1.

Устройство для растачивания содержит корпус 1, прикрепленный к план ° ì о кто%% млеитн т o, кйФ бкб®яэтена МЬА

МЭ;Ф

622586

Формула изобретения

Составитель Г.Довнар

Редактор В.Смирягина Техред.М.Борисова КоРректор Л.Веселовская

Заказ 4737/11 Тираж 1263 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 планшайбы станка, имеющий привод ра-1 диальной подачи, перемещается и перемещает корпус l, который, в свою очередь, перемещает оправку 5. При этом хНосТоВНК 8 проскальзывает по пазу планки 7, прикрепленной к оправке 5, и сцепление между шпинделем 4 и оправкой не нарушается.

Устройство для растачивания к горизонтально-расточным станкам, содержащее корпус, установленный на плансуппорте планшайбы станка и несущий закрепленную в шпинделе оправку с резцедержателем, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей устройства, оправка выполнена составной, причем одна ее часть, размещенная в корпусе, установлена с возможностью радиального перемещения относительно другой

:части, которая размещена в шпинделе.

Источники информации, принятые во

IO внимание при экспертизе:

1. Авторское свидетельство СССР

9 350594, кл. В 23 В 29/02, 1969.
