Магазин для круглых деталей

Магазин для круглых деталей

Иллюстрации

Показать все

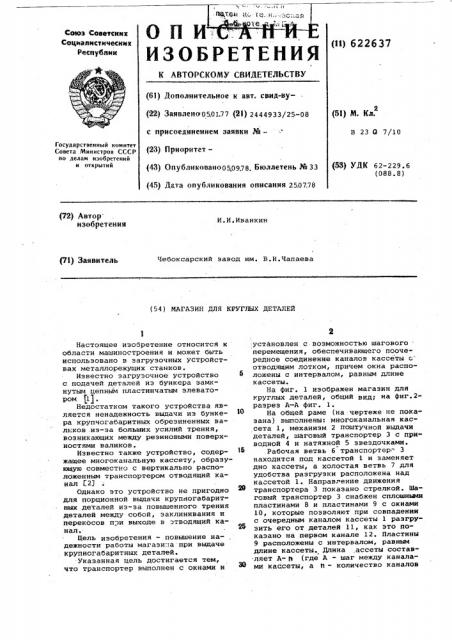

Реферат



622637

Формула изобретения

Фиг. 8,ЦНИИПИ Заказ 4790/14 Тираж 1263 Подписное

Филиал ППП Патент, r.Óæãîðîä,óë.Ïðoåêòíàÿ, 4

3 кассеты). Такой шаг пластин с окнами позволяет разгружать одновременно только один канал кассеты 1, а также упростить блокировку приводов шагового транспортера 3 и механизма 2 поштучной выдачи деталей.

Для обеспечения положения пластин

8 и 9 рабочей ветви 6 транспортера

3 на одном уровне предусмотрены поддерживающие ролики (на чертеже не показаны).

Пластины транспортера закреплены на тяговых цепях 23.

Каналы кассеты,1 образованы торцовыми-. стенками 14 и боковыми откиднйми стенками 15. Для уменьшения нагрузки на пластины 8 и 9 рабочей ветви транспортера.3 от веса деталей ll каналы кассеты 1 расположены наклонHb e

Механизм 2 поштучной выдачи деталей состоит из верхнего 16 и нижнего

17 отсекателей, скользящих в направляющих 18 и шарнирно соединенных с общим рычагом 19, жестко сидящим на .оси 20.

Устройство работает следующим образом.

После того, как все каналы кассеты 1 будут заполнены деталями, включается шаговый транспортер 3 и работает до тех пор, пока ближайшая пластина 9 с окном 10 не окажется под первым каналом 12 кассеты 1.

Транспортер 3 останавливается, и первая порция деталей, находящихся в канале 12 кассеты 1, самотеком через окно пластины 9 перемещается в лоток 21. к механизму 2 поштучной выдачи деталей.

1. Магазин для круглых деталей, содержащий многоканальную кассету, транспортер и отводящий лоток с механизмом поштучной выдачи деталей, !

5 отличающийся тем, что, с целью повышения надежности работы, транспортер выполнен с окнами и установлен с возможностью шагового перемещения, обеспечивающего поочереду> ное соединение каналов кассеты с отводящим лотком.

2. Магазин по п. 1, о т л и ч аю шийся.тем, что окна на транспортере расположены с интервалом, равным длине кассеты.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

Р 381497, кл, В 23 Ц 7/00, 1970.

2. Авторское свидетельство СССР

М 236953, кл. В 23 0 7/10, 1965.
