Машина для очистки деревьев от сучьев

Машина для очистки деревьев от сучьев

Иллюстрации

Показать все

Реферат

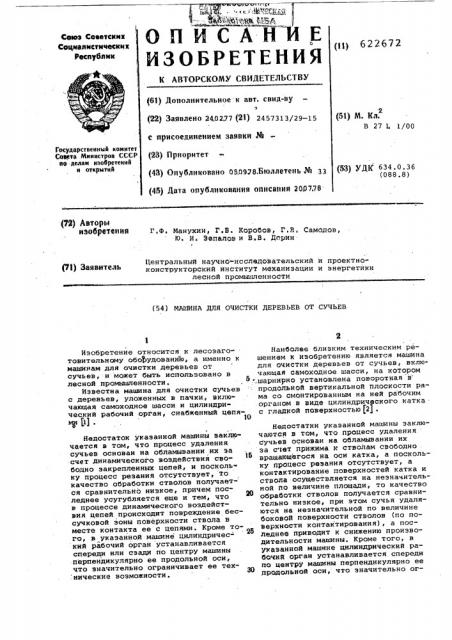

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Сеюз Соаатскик

СОциалистичвски х

Республик (33) 622672

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (63) Дополнительное к авт. свид-ву (22) Заявлено 24.0277 (23) 2457313/29-15 (5a) N. Кл.

В 27 L 1/00 е присоединением заявки J4 (23) Приоритет (43) Опубликовано 05.0ИО,бюллетень JA 33 (45) Дата опуолнкавания Описаний 200778

Государственный комнтет

Соаета Мнннстров СССР по делам нзобретеннй н открытнй (53) УДК 634.0.36 (088.8) (72) Автори изобретения

Г.Ф, Манухин, Г.Б. Коробов, Г,В, Самодов, Юе Иа Зепалов и В.аВа Дорин

Центральный научно-исследовательский и проектноконструкторский институт механизации и энергетики лесной промышленности (73) Заявитель (54) МАШИНА ДЛЯ ОЧИСТКИ ДЕРЕВЬЕВ ОТ СУЧЬЕВ

Изобретение относится к лесозаготовительному оборудованиЪ, а именно к машинам для очистки деревьев от сучьев, и может быть использовано в лесной промышленности.

0.

Известна машина для очистки сучьев с деревьев, уложенных в пачки, включающая самоходное шасси и цилиндрический рабочий орган, снабженный цепяу Ь1.

Недостатки укаэанной машины заключаются в там, что процесс удаления сучьев основан на обламывании их за счет прижима к стволам свободно . вращающегося на оси катка, а поскольку процесс резания отсутствует, а контактирование поверхностей катка и ствола осуществляется на незначительной по величине площади, то качество обработки стволов получается сравнительно низкое, при этом сучья удаляются на незначительной по величине боковой поверхности стволов (по поBepxHocTN контактирования), à riocледнее приводит к снижению производительности машины. Кроме того, в указанной машине цилиндрический рабочий орган устанавливается спереди по центру машины перпендикулярно ее продольной оси, что значительно огНедостаток укаэанной машины заключается в том, что процесс удаления сучьев основан на обламывании их за счет динамического воздействия свободно закрепленных цепей, и поскольку процесс резания отсутствует, то качество обработки стволов получается сравнительно низкое, причем последнее усугубляется еще и тем, что в процессе динамического воздействия цепей происходит повреждение бессучковой эоны поверхности ствола в месте контакта ее с цепями. Кроме того, в укаэанной машине цилиндричес- кий рабочий орган устанавливается спереди или сзади по центру машины перпендикулярно ее продольной оси, что значительно ограничивает ее тех нические возможности.

Наиболее близким техническим решением к изобретению является машина для очистки деревьев от сучьев, включающая самоходное шасси, на котором шарнирно установлена поворотная в продольной вертикальной плоскости рама со смонтированным на ней рабочим органом в виде цилиндрического катка с гладкой поверхностью f2) .

622672 аиг.t

Фиг.2 еиг.с

Составитель В., Казаринов

Редактор Н. Тимонина Техред О. Андрейко КорректорА. Власенко

Заказ 4795/16 Тираж 640 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035 Москва Ж-35 Раушская наб.z д. 4 5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4
