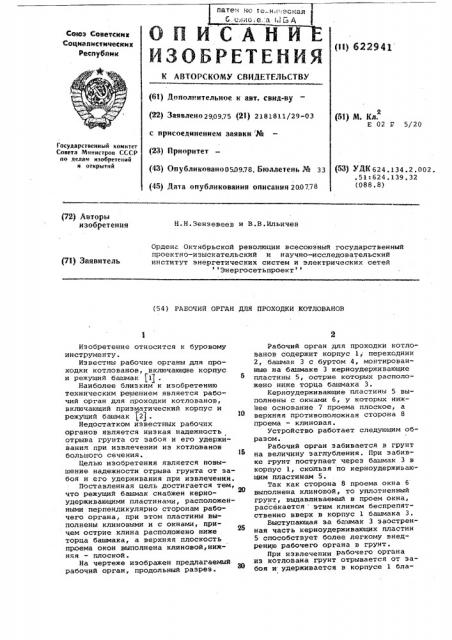

Реферат



пате.- нс те,.н. .эсная

6 слны;е а !.) БА

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву (22} Заявлено290975 (21) 2181811/29-03 с присоединением заявки № (23) Приоритет (43) Опубликовано0509.78. Бюллетень № ЗЗ (45) Лата опубликования описания 200778 (51) М. Кл.

Е 02 Р 5/20

Государственный комитет

Совета Министров СССР но делан изобретений и открытий (53) УДК 624.134 ° 2.002 ° ,51: 624. 139. 32 (088.8) (72) Авторы изобретенич

Н.Н.Зенэевеев и В.В.Ильичев

Орден Октябрьской революции всесоюзный государственный проектно-изыскательский и научно-исследовательский институт энергетических систем и электрических сетей Энергосетьпроект (71) Заявитель (54) РАБОЧИЙ ОРГАН ДЛЯ ПРОХОДКИ КОТЛОВАНОВ

Изобретение относится к буровому инструменту.

Известны рабочие органы для проходки котлованов, вклточающие корпус. и режущий башмак (1) .

Наиболее близким к изобретению техническим решением является рабочий орган для проходки котлованов, включающий призматический корпус и режущий башмак (2j .

Недостатком известных рабочих органов является низкая надежность отрыва грунта от забоя и его удерживания при извлечении из котлованов большого сечения.

Целью изобретения является повышение надежности отрыва грунта от забоя и .его удерживания при извлечении.

Поставленная цель достигается тем, что режущий башмак снабжен керноудерживающими пластинами, расположенными перпендикулярно сторонам рабочего органа, при этом пластины выполнены клиновыми и с окнаьи, причем острие клина расположено ниже торца башмака, а верхняя плоскость проема окон выполнена клиновой,нижняя — плоской.

На чертеже изображен предлагаемый рабочий орган, продольный разрез.

Рабочий орган для проходки котлованов содержит корпус 1, переходник

2, башмак 3 с буртом 4, монтированные на башмаке 3 керноудерживающие пластины 5, острие которых расположено ниже торца балп ака 3.

Керноудерживающие пластины 5 выполнены с окнами б, у которых нижbee основание 7 проема плоское, а верхняя противоположная сторона 8 проема - клиновая.

Устройство работает следующим образом.

Рабочий орган забивается в грунт на величину заглубления. При забивке грунт поступает через башмак 3 в корпус 1, скользя по керноудержиьающим пластинам 5.

Так как сторона 8 проема окна б выполнена клиновой, то уплотненный грунт, выдавливаемый в проем окна, рассекается этим клином беспрепятственно вверх в корпус 1 башмака 3.

Выступающая за башмак 3 заостренная часть керноудерживающих пластин

5 способствует более легкому внедрению рабочего органа в грунт.

При извлечении рабочего органа из котлована грунт отрывается от забоя и удерживается в корпусе 1 бла6229

Составитель Л.Черепенкина

Редактор С.Титова Техред 3.Фанта Корректор Н.Ковалева

Заказ .4862/31 Тираж 819 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 годаря трению о стенки башмака 3, керноудерживающие пластины 5 и кромку нижнего плоского основания 7 проема окна 6 керноудерживающих пластин 5.

Очистка рабочего органа от выбуренного грунта может производиться либо подключением к нему виброударни- 5 ка, благодаря внбрации которого уменьшаются силы сцепления грунта с

Внутренней поверхностью корпуса, либо чисткой его через специальные окна в корпусе. l0

Предложенная конструкция рабочего органа позволяет надежно отрывать грунт от забоя и надежно удерживать его при извлечении из котлована.

Формула изобретения I5

° Рабочий oprafi для проходки котлованов, включающий призматический кор41 ф пус и режущий башмак, о т л и ч а ю шийся тем, что, с целью повышения надежности отрыва грунта от за.боя и его удержания при извлечении, режущий башмак снабжен керноудерживающими пластинами, расположенными перпендикулярно сторонам рабочего органа, при этом пластины выполнены клиновыми и с окнами, причем острие клина расположено ниже торца башмака,а верхняя плоскость проема окон выполнена клиновой, нижняя - плоской.

Источники информации, принятые во внимание при экспертизе:

1. Воздвиженский Б.И. и др. Современные способы бурения скважин. М., Недра, 1970, с. 26.

2. Авторское свидетельство СССР

9 179239, кл. Е 02 P 5/20, 1965.
