Способ подготовки арматуры для бетонирования

Способ подготовки арматуры для бетонирования

Иллюстрации

Показать все

Реферат

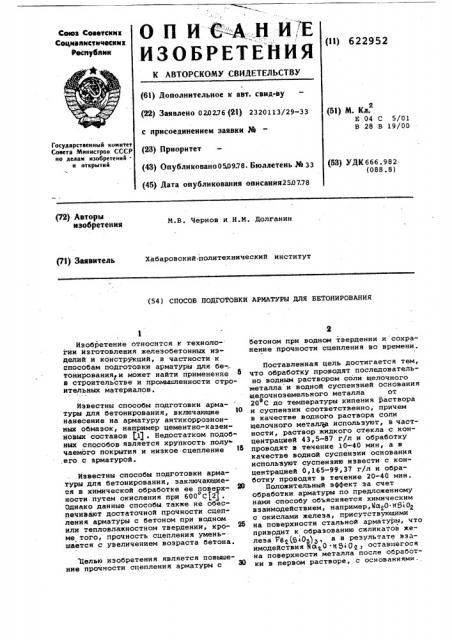

О П И 6- -Ай И Е

ИЗОБРЕТЕНИЯ

Союз Севетсинк

Социалистических республик (11) 622952

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 02.0276 (21) 2320113/29-33 с присоединением заявки № (23) Приоритет (43) Опубликовано 05,09,78. Бюллетень ¹ 33 (45) Дата опубликования описания250778 (51) М. Кл.

Е 04 С 5/01

В 28 В 19/00

Государственный комитет

Совета Министров СССР ио деяам изобретений и открытий (53) УДК666.982 (088.8j (72) Авторы изобретения

М.В. Чернов и Н.М. Долганин

Хабаровский политехнический институт (71) Заявитель (54) СПОСОБ ПОДГОТОВКИ АРМАТУРЫ ДЛЯ БЕТОНИРОВАНИЯ

Изобретение относится к технологии изготовления железобетонных изделий и констр1ркций, в частности к способам подготовки арматуры для бе= тонированиями может найти применение в строительстве и промышленности строительных материалов.

Известны способы подготовки арматуры для бетонирования, включающие 10 нанесение на арматуру антикорроэионных обмазок, например цементно-казеиновых составов pl) . Недостатком подобных способов является хрупкость полу чаемого покрытия и низкое сцепление ,его с арматурой.

Известны способы подготовки арматуры для бетонирования, заключающиеся в химической обработке ее позе х- ж о ности. путем окисления при 600 С12

Однако данные способы также не обеспечивают достаточной прочности сцепления арматуры с бетоном при водном или тепловлажностном твердении, кроме того, прочность сцепления умень-. шается с увеличением возраста бетона.

",Целью изобретения является повышение прочности сцепления арматуры с

2 бетоном при водном тверденни и сохранение прочности сцепления во времени.

Поставленная цель достигается тем, что обработку проводят последовательна водным раствором соли щелочного металла и водной суспензией основания щелочноэемельного металла от

20 С до температуры кипения раствора и суспенэии соответственно, причем в качестве водного раствора соли щелочного металщ используют, в частности, раствор жидкого стекла с концентрацией 43,5-87 г/л и обработку проводят в течение 10-40 мин, а в качестве водной суспенэии основания используют суспензию извести с концентрацией 0,165-99,37 г/л и обработку проводят в течение 20-40 мин.

Положительный эффект эа счет обработки арматуры по предложенному нами способу объясняется химическим взаимодействием, например,На О ИВ 02 с окислами железа, присутствующими на поверхности стальной арматуры, что приврдит к образованию силнкатов железа Г8 5 0э1з, а в РезУльтате взаимодействия НО О к5iPg, оставшегося на поверхности металла после обработки в первом растворе, с основаниями. е 622952 ф присутствующими во втором растворе,, арматурные стержни диаметром 8 мм ,образуются силикаты из горячекатанной арматуры гладкого

- Мц 0,,840,Сд(ОН) ФЬН,О-2М60й "р "" " 3 ° е . ° д. р-2 2

+(-Ц8 0 Са8 0 + ЬН О вор соли щелочного металла на 1040 мин, затем водную суспензию основаАналогично, протекают реакции при ния щелочноэемельного металла, после .обработке соответствующими соедине- чего промывают водой. Стержни уклацыииями щелочных и щелочноземельных вают в форму и бетонируют, уплотнение

:металлов. производят вибрированием при частоте 3000 кол/мин твердение — водное.

Способ осуществляют следующим об- Примеры осуществления и данные испытаразом. )О ний приведены в таблицах 1 и 2.

99,37

43,5

54,5

23рl

20 кипение

99,37 кипение

51,6

23,2

20 кипение

32,24 кипение

43,5

31,4

65,0

23 3

50,0

30.

10 кипение

0,165 кипение 53.,1

23,6

43,5

40 .

10 кипение кипение

32,24

:34,0

62,0

48,0

26,1

43,5

20 кипение

32,24 кипение

43,5. 6

37 0

22,1

10, 100

20 .43,5

32,24

49,0

40

25 0

32 24

43,5

2l 5

622952 имы химической обработки поверхности атуры: концентрация, г/л; длительность, температура ОС

Прочнос гь сцепления арматуры с бетоном в

Озрасте 7 суKX /CK

ТВОР кого кла

3,3 в Одн ая суспен3HZ ВаО

23 5 кипение

KHIIЕНИЕ кипение

30.5

20 кипение кипение

20,0

y H rI c H

2. CIIOCO6 IIO II, 1 O Y R II щ и и с я тем чт o p каче тне водного раствора соли щелочIIGT G металла используют растВОр жидкогО стекла концентрацией 43 5-87 г/л и ботку проводят B течение 10-.-40;„;ин.

Как следует из таблиц, повышение прочности сцепления арматуры с бетонОМ сОставляет ДО 1363 и сохранЯетсЯ с увеличением срока твердения.

Формула изобретения

3. Способ IIG I. О т л и ч а ющ и Й с я темр что В качестве волнОЙ суспензии Основания используют

cyспенБию извзсти с концентрацией

0,165-99,37 г/л и обработку проводят в течение 20-40 мии.

1. Способ псдготовки арматуры для бетонирования, включающий химическую обработку ее поверхности, отличающийся тем, что, с целью повышения сцепления армату-. ры с бетоиоМ при водном твердЕНИИ И сохранения прочности сцепления во времени, обработку проводят после- .источники,инФОрмации, поиня.

ДОВательно ВОДнЬ24 раСтВОрОМ соли ще- вО внимание прн экспертизе„ лочного металла и водной суспензией 1- >4акаров Л.H„ " Справочник по оснОвания щелочноземельного металла строительным материалам . Куйбцуев, при температуре от 20 до температуры Кн. Изд. 1963, с. 542-543. кипения раствора и суспензии соответ- 2. РеФеративная инФОрмация ЦИЛИС ственно. 1974, серия 7, вы „ 18, r,r, СОставитель П Федорова

P актор И. Квачадзе техред A.Ллатырев Ко ректо ° - -!-I и Демт як тираж 820 Подписиos

ЦЯИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

4 /5

113035 Иосква ж-35 Раршская наб. д.

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4
