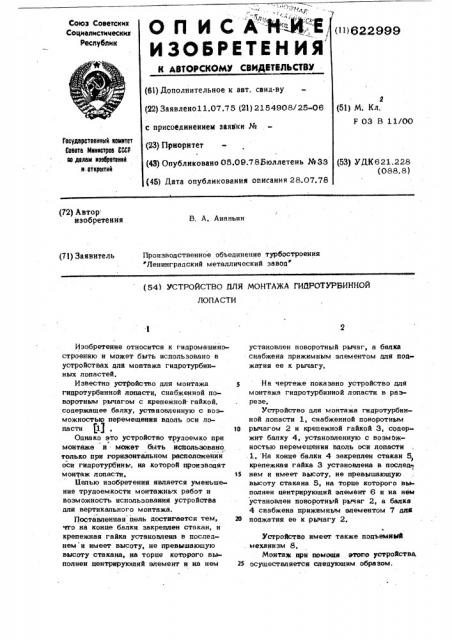

О П И С A"×"Ô-Й;-Е, Союз Советских

Социалистических

Республик (l l) 622999

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l) Дополнительное к авт. свих-ву (22) Заявленоl 1.07.75 (21) 2154908/25-06

2 (51) М. Кл.

F 03 В 11/00 с присоединением заявки №

Гвсудврстввннв1й нвинтет

Саввтв Мнннстрва СССР нв данам нввбрвтвннй н.вткритнй (23) Приоритет (43) Опубликовано 05.09.78Бюллетень ph 33 (45) Дата опубликования описания 28.07.78 (53) УДК621.228 (088. 8) (72) Автор изобретения

В. A. Ананьин

Производственное объединение турбостроения

"Ленинградский металлический завод" (71) Заявитель (54} УСТРОЙСТВО ДЛЯ МОНТАЖА ГИДРОТУРБИННОЙ

ЛОПАСТИ

Изобретение относится к гидромашиностроению и может быть использовано в устройствах для монтажа гидротурбинных лопастей.

Известно устройство для монтажа гидротурбинной лопасти, снабженной поворотным рычагом с крепежной. гайкой, содержащее балку, установленную с воэможностью перемещения вдоль оси лопасти (l)

Однако это устройство трудоемко при монтаже и может быть использовано. только при гориэонтальном расположении оси гидротурбины, на которой производят монтаж лопасти, Бжью изобретения является уменьшение трудоемкости монтажных работ и воэможность использования устройства для вертикального монтажа.

Поставленная цель достигается тем, что на конце балки закреплен стакан, и крепежная гайка установлена в последнем и имеет высоту, не превышающую высоту стакана, на торце которого выполнен центрирующий элемент и на нем установлен поворотный рычаг, а балка снабжена прижимным элементом для поджатия ее к рычагу.

На чертеже показано устройство для монтажа гидротурбинной лопасти в разрезе.

Устройство для монтажа гидротурбинной лопасти 1, снабженной поворотным тв рычагом 2 и крепежной гайкой 3, содержит балку 4, установленную с возможностью перемещения вдоль оси лопасти .1. На конце балки 4 закреплен стакан 5

) крепежная гайка 3 установлена в послед т5 нем и имеет высоту, не превышающую высоту стакана 5, на торце которого выполнен центрирующий элемент 6 и на нем установлен поворотньй рьчаг 2, а балка

4 снабжена прижимным элементом 7 для

2В поджатия ее к рычагу 2, У.стройство имеет также подъемный . механизм 8.

Монтаж при помощи этого устройства

25 осуществляется следующим образом.
