Устройство для непрерывного измерения массы материалов в транспортных емкостях

Устройство для непрерывного измерения массы материалов в транспортных емкостях

Иллюстрации

Показать все

Реферат

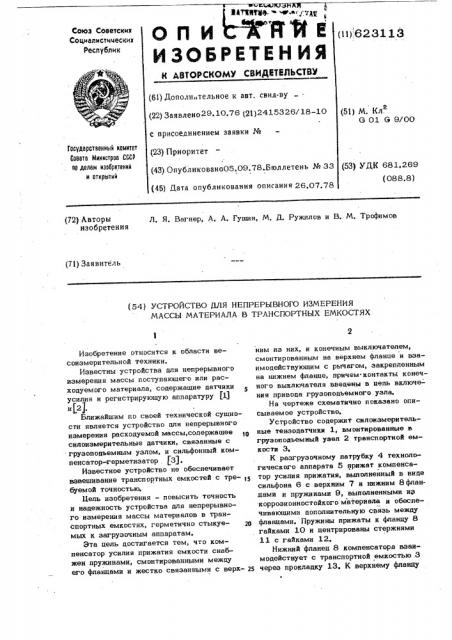

Союз Советских

Социалистических

Республик

СПИ

ИЗОБРЕТЕНИЯ (11) 6231 13 (61) Дополн, тельное к авт. свид-ву (22} Заявлено 29. 10.76 (21) 2415326/18-10 с присоединением заявки № (23) Приоритет (51) М. Кл.

G 01 G 9/00

Гасударственный комитет

Совета Инннстров СССР нР делам нвабретеннй н OTKpblTNN (43) Опубликоваио05,09.78.Бюллетень № 33 (53) У,П,К 681.269 (088.8) (45) Дата опубликования описания 26.07,78

Л, Я. Вагнер, А, А. Гущин, М. jl. Ружилов и В, М. Трофимов (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ НЕПРЕРЫВНОГО ИЗМЕРЕНИЯ

МАССЫ МАТЕРИАЛА В ТРАНСПОРТНЫХ ЕМКОСТЯХ

Изобретение относится к области весоизмерительной техники.

Известны устройства для непрерывного измерения массы поступающего или расходуемого материала, содержащие датчики усилия и регистрирующую аппаратуру (Ц и (2).

Ближайшим по своей технической сущности является устройство для непрерывного измерения расходуемой массы,содержащее сипоизмерительные датчики, связанные с грузоподъемным узлом, и сильфонный компенсатор-герметизатор (3).

Известное устройство не обеспечивает взвешивание транспортных емкостей с тре- тв буемой точностью.

Бель изобретения - повысить точность и надежность устройства для непрерывного измерения массы материалов в транспортных емкостях, герметично стыкуе- щ мых к загрузочным аппаратам.

Эта цель достигается тем, что компенсатор усилия прижатия емкости снабжен пружинами, смонтированными между его фланцами и жестко связанными с верх- 2S ним из них, и конечным выключателем, смонтированным на верхнем фланце и взаимодействующим с рътчагом, закрепленным на нижнем фланце, причем контакты конечного выключателя введены в цепь включения привода грузоподъемного узла, На чертеже схематично показано описываемое устройство, Устройство содержит сипоизмерительные тензодатчики 1, вмонтированные в грузоподъемиый узел 2 транспортной емK 0ñòè 3

К разгрузочному патрубку 4 технологического аппарата 5 прижат компенсатор усилия прижатия, выпопненный в виде сильфона 6 с верхним 7 и нижним 8фланлами и пружииами 9, выполненными из коррозионностойкого материала и обеспечивающими дополнительную связь между фланцами. Пружины прижаты к фланцу 8 гайками 10 и центрированы стержнями

11 с гайками 12.

Нижний фпанец 8 компенсатора взаимодействует с транспортной емкостью.3 через прокладку 13. К верхнему фпанцу

623113

Составитель В. Ширшов

Редактор О. Филиппова Техред Э. Чужик Корректор А. Власенко

Заказ 4895/41 Тираж 831 Подписное.

UHHHllH Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва Ж-35, Раушская наб, д. 4/5

Филиал ППП Патент, . г. Ужгород, ул. Проектная, 4
