Устройство для сигнализации изменения перепада давления

Устройство для сигнализации изменения перепада давления

Иллюстрации

Показать все

Реферат



З МТффй) " " :ХА% тф, Б

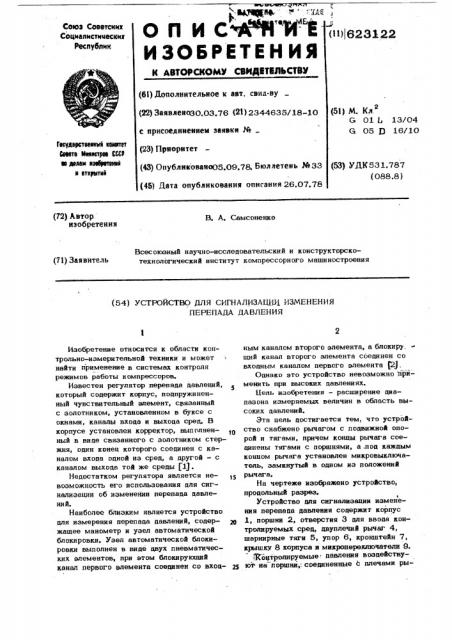

ОПИС Й

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистияеских республик и АВТОРОЮМУ СЗИДВТИЛЬСТВУ (St) Дополнительное к авт. свил-ву (22) ЗаивлЕио30.03.76 (21) 2344635/18-10 с присоединением заявки ¹ (23) Приоритет (43) Опубликоваио05.09,78, Бюллетень %33 (45) Дата опубликования описания 26.07.78 (51) М. Кл.

С 01 Ь 13/04

G 05 D 16/10

Гвеуйеветее»»ыя ееиетет

Сввете М»»»етрее ССУ ее девеи»3»6(Втене»

» ет»ра»»

f53) УДК 531.787 (088.8) (72) Автор. изобретения

В. А. Самсоненко

Всесоюзный научно-исслецовательский и конструкторскотехнологический институт компрессорного машиностроения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СИГНАЛИЗАЦ Щ ИЗМЕНЕНИЯ

ПЕРЕПАДА ДАВЛЕНИЯ

Изобретение относится к области контрольно-измерительной техники и может найти применение в системах контроля режимов работы компрессоров.

Известен регулятор перепада давлений, который содержит корпус, подпружиненный чувствительный элемент, связанный с золотником, установленном в буксе с окнами, каналы входа и выхода сред. В корпусе установлен корректор, выполненный в вице связанного с золотником стержня, один конец которого соединен с каналом входа одной иэ сред, а другой — с каналом выходе той же среды (1).

Недостатком регулятора является невозможность его использования для сигнализации об изменении перепада давленн йв

Наиболее близким является устройство для измерения перепада давлений, содержащее манометр и узел автоматической блокировки. Узел автоматической блокировки выполнен в виде двух пневматических элементов, при этом блокирукипий канал первого элемента соединен со вхоцным каналом второго элемента, а блокиру, щнй канал второго элемента соединен со входным каналом первого элемента P).

Однако это устройство невозможно Крйменить при высоких цавлениях.

Цель изобретения — расширение диапазона измеряемых величин в область высоких давлений.

Эта цель достигается тем, что устройство снабжено рычагом с подвижной опорой и тягами, причем концы рычага соецинены тягами с поршнями, а.под каждым концом рычага установлен микровыключатель, замкнутый в одном из положений рычага.

На чертеже изображено устройство, продольный разрез.

Устройство для сигнализации изменения перепаца давления содержит корпус

1, поршни 2, отверстия 3 цля ввода контролируемых сред, двуплечий рычаг 4, шарнирные тяги 5, упор 6, кронштейн 7, крышку 8 корпуса и микропереключатели 9.

Жортролируемые давления воэдействуд ют иа поршни,:. соединенные с плечами рыу r,4 фФ- . 9 Р Ф . ° . Ф4 623+22

Составитель Л. L1. Кочураев

Редактор О; Филиппова Техред Э. Чужих . Корректор А. Власенко

Заказ 4896/41 Тираж 1 1 12 Подписное

ЦНИИПИ Государственногр комитета Совета Министров СССР по делам изобретений и открытий

113035, Москве, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул,. Проектная, 4 чага шарнирными тягами. Рычаг опирается на упор, который может перемещаться вдоль кронштейна и закрепляться в выбранном положении.

Положение упора определяет соотношение плеч рычага и тем самым перепад давлений, при котором рычаг находится в заданном положении. При изменении

° и перепада давлений рычаг поворачивается относительно упора и переключает микропереключатели, соединенные контактами щ с выходными электрическими цепями.

Данное устройство работает в условиях, когда отношение давлений постоянно и лишь возможны кратковременные пульсации давлений. Поэтому нормальное 1 состояние рычага устанавливается подвижным упором и перемещением микропереключателей в вертикальном направлении. Ограничительными упорами для поворота рычага являются оба среза паза 26 перемещающегося упора, в котором находится рычаг.

Формула изобретения

Устройство для сигнализации изменения перепада давления, содержащее корпус с поршнями и микровыключателями, отличающееся тем,что,с целью расширения диапазона измеряемых величин, оно снабжено рычагом с подвижной опорой и тягами, причем концы рычага соединены тягами с поршнями, а под каждым концом рычага установлен микровыключатель, замкнутый в одном из положений рычага.

Источники ийформации, принятые во внимание при экспертизе.

1. Авторское свидетельство СССР

¹ 445034, an. G 05 D 16/10, 1972.

2. Авторское свидетельство СССР

¹ 408182, кл. G 01 Q 13/04, 1972
