Образец для исследования прочностных свойств стеклоэмалевого покрытия

Образец для исследования прочностных свойств стеклоэмалевого покрытия

Иллюстрации

Показать все

Реферат



у (%» г »»

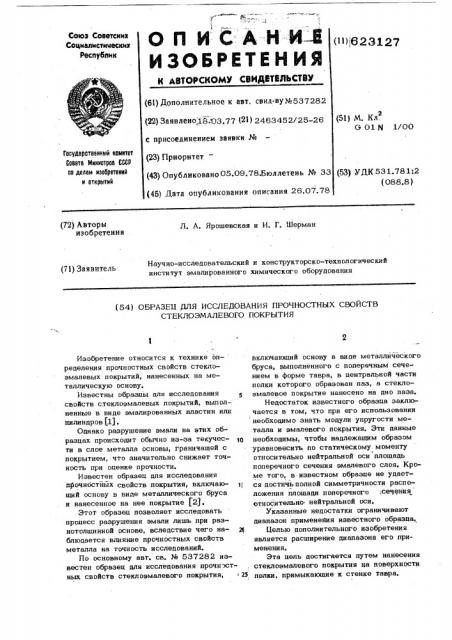

Союз Советских

Социалистииеских

Республик (") 623127

К АВТОРСКОМУ СВИДВТИп СТВУ (61) Дополнительное к авт. свид-ну№537282 (22) Заявлено.18.О3.77 (21) 2463452/25-26 с присоединением заявки № (23) Приоритет (43) Опубликовано05.08.78.Бюллетень № ЗЗ (45) Дата опубликования описания 26.07.78 (51) М. Кл.

CF 01 И 1/00

Государственный комитет

Совета Министров СИР оо делам изобретений и открытий (53) УДК 531.781:2 (088.8) (72) Авторы изобретения

Л. А. Ярошевская и И. Г. Шерман

Научно-исследовательский и конструкторско-технологический институт эмалированного химического оборудования (71) Заявитель (54) ОБРАЗЕЦ ДЛЯ ИССЛЕДОВАНИЯ ПРОЧНОСТНЫХ СВОЙСТВ

СТЕКЛОЭМАЛЕВОГО ПОКРЫТИЯ

Изобретение относится к технике определения прочностных свойств стеклоэмалевых покрытий, нанесенных на металлическую основу.

Известны образцы для исследования свойств стеклоэмалевых покрытий, выполненные в виде эмалированных пластин или цилиндров (1).

Однако разрушение эмали на этих образцах происходит обычно из-за текучес- 1в ти в слое металла основы, граничащей с покрытием, что значительно снижает точность при оценке прочности.

Известен образец для исследования пРочностййх свойств покрытия, включаю- ц ший основу в виде металлического бруса и нанесенное на нее покрытие (2).

Этот образец позволяет исследовать процесс разрушения эмали лишь при разнотолшинной основе, вследствие чего наблюдается влияние прочностных свойств металла на точность исследований.

По основному авт. св. ¹ 537282 известен образец для исследования прочностных свойств стеклоэмалевого покрытия, 25 включающий основу в виде металлического бруса, выполненного с поперечным сечением в форме тавра, в центральной части п олки к отор ого образ ован и аз, а стекл оэмалевое покрытие нанесено на дно паза.

Недостаток известного образца заключается в том, что при его использовании необходимо знать модули упругости металла и эмалевого покрытия. Эти данные необходимы, чтобы надлежащим образом уравновесить по статическому моменту относительно нейтральной оси площадь поперечного сечения эмалевого слоя. Кроме того, в известном образце не удается достичь полной симметричности расположения площади поперечного;сечения отноСительно нейтральной оси.

Указанные недостатки ограничивают диапазон применения известного образца.

Целью дополнительного изобретения является расширение диапазона его применения.

Эта цель достигается путем нанесения стеклоэмалевого покрытия на поверхности полки, примыкающие к стенке тавра.

623127

На чертеже изображен образец, по-. перечное сечение.

Образец состоит из металлической основы l с поперечным .сечением:в форме тавра. В центральной части тавра об. разован паз" 2. На дно 3 паза нанесено

5 стеклоэмалевое покрытие 4. К металлической основе примыкают полки 5, на которые нанесено стеклоэмалевое покрытие 6.

Ширина покрытия, нанесенного на дно 10 паза, равна, суммарной ширине покрытия„ нанесенного на поверхности полки, примыкающие к стенке.

Распределение площади поперечного сечения рабочей части образца полностью, IS симметрично относительно линии 0-0, которая в данном случае является линией: раздела "эмаль-металл .

При чистом изгибе такого образца нагрузку прикладывают за пределами его 20 рабочей длины. Деформации покрытия 4 и покрытия 6 будут разного знака. При этом нейтральная ось 0-0 не будет изменять; своего положения несмотря на то, что волокна металла основы при увели-,г чении нагрузки будут постепенно, начиная с крайних, переходить в состояние текучести.

Неизменность положения нейтральной оси обеспечивается благодаря симметрич ному относительно этой оси распределению площади поперечного сечения металлической основы и покрытия. Благодаря, совпа- дению нейтральной линии с границей раз дела "эмаль-металл" волокна металла, граничащие с эмалью, деформации испытывать не будут. При использований такого образца знания модулей упругости металла основы и стеклоэмалевого нокрытия не требуется.

Формула изобретения

Образец для исследования прочностных свойств стеклоэмалевого покрытия по авт. св. И 537282, о т л и ч а юшийся тем, что, с целью расширения диапазона применения, стеклоэмалевое покрытие дополнительно нанесено на поверхности полок примыкающих к стен-" ке тавра.

Источники информации, принятые во внимание при экспертизе;

1. ОСТ 26.01-750-73 Покрытия с текл оэмалевые, 2. Авто

° Авторское свидетельство) о 35©508 011 1/00, 1970.
