Реферат



Союз Советскнк

Социалистических

Республик

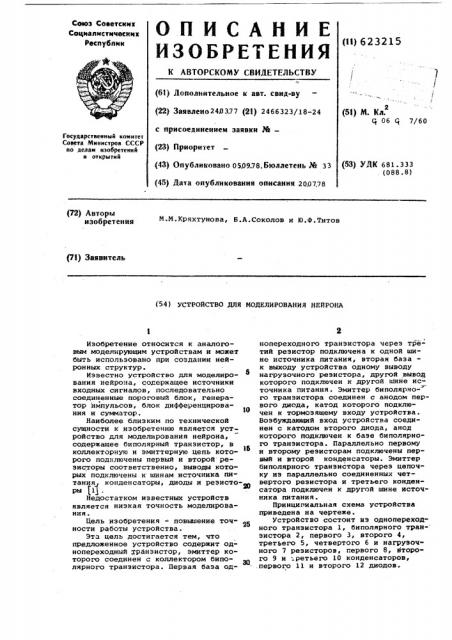

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 240377 (21) 2466323/18-24 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 050978.Бюллетень № ЗЗ (45) Дата опубликования описания 200778 (5l) М. Кл.

Я 06 Я 7/60

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 681.333. (088.8) (72) Авторь изобретения

МаМаКряхтунова, В.АаСоколов и Ю.Ф.Титов

Pl) Заявитель (54) УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ НЕЙРОНА

Изобретение относится к аналоговым моделирующим устройствам и может быть использовано при создании нейронных структур.

Известно устройство для моделирования нейрона, содержащее источники входных сигналов, последовательно соединенные пороговый блок, генератор импульсов, блок диФференцирования и сумматор.

Наиболее близким по технической сущности к изобретению является устройство для моделирования нейрона, содержащее биполярный транзистор, в коллекторную и эмиттерную цепь которого подключены первый и второй резисторы соответственно, выводы которых подключены к шинам источника питаиия яоидеиоатоои, диоды и Реаиото-N ри (i

Недостатком известных устройств является низкая точность моделирования.

Цель изобретения — повышение точИ ности работы устройства.

Эта цель достигается тем, что предложенное устройство содержит однопереходный транзистор, эмиттер которого соединен с коллектором биполярного транзистора. Первая база однопереходного транзистора через третий резистор подключена к одной шине источника питания, вторая база к выходу устройства одному выводу нагрузочного резистора, другой вывод которого подключен к другой шине источника питания. Эмиттер биполярчого транзистора соединен с анодом первого диода, катод которого подключен к тормозящему входу устройства.

Возбуждающий вход устройства соединен с катодом второго диода, анод которого подключен к базе биполярного транзистора. Параллельно первому и второму резисторам подключены первый и второй конденсаторы. Эмиттер биполярного транзистора через цепочку иэ параллельно соединенных четвертого резистора и третьего конденсатора подключен к другой шине источника питания.

Принципиальная схема устройства приведена на чертеже.

Устройство состоит ыз однопереходного транзистора 1, биполярного тран- зистора 2, первого 3, второго 4, третьего 5, четвертого 6 и нагруэочного 7 резисторов, первого 8, второго 9 и ;ретьего 10 конденсаторов, .первого 11 и второго 12 диодов.

623215

Формула изобретения

Устройство работает следующим об

PBSOM °

Активным элементом нейрона являGTcH ОДИОперехОДный ТрВНВНОТор 1.РеэистОры 3у 5 н 7 обеспечивают заДан 5 ный режим работы. Возбуждающий 13 и тормозящий 14 входы содержат диоды

11, 12 и цепочки временного суммирования, состоящие из параллельно соединенных резисторов 6,4 и конденсато- 10 ров 10, 9.

8 исходном состоянии однопереходжгй транзистор закрыт и на выходе сигнал отсутствует. Напряжение,на кон1.5 ния транзистора 1. На возбуждающий вход подается сигнал отрицательной полярности. Резистор б служит для сог» ласОВания Входного соппотивления уст» ройства и для линейного суммирования входных сигналов. Если напряжение на выходе цепочки временного суьеарова ния (11, 10, 6) не равно нулю, то транзистор 2 открывается и конденса25 ке 4, 2, 8. Чем больше частота импульсов на возбуждавшем .Входе, тем больший ток течет через транзистор 2 и тем быстрее заряжается конденсатор 8.

Время заряда конденсатора зависит от

J зр да эмиттер-коллектор транзистора 2.

При Достижении напряжением HB конденсаторе 8 Величины, равной напряжению включения транзистора 1, на

ВыхОДе 1 5 фоегмируется импульс ееапря» женил. При появлении напряжения иа выхОде начинается разряд кОнденсатО» ра 8 IIO ЦЕпОчкЕ BMHTTePHO»6BSOÂOõÎ перехода и резистору 5, и при напряжении Uс равном величине включения 40 транзистора 1 Устройство приводится в исходное состояние. Для приведения устройства в исходное состояние при отсутствии сигналов на входе параллельнО КОНДенсатОру 8 ВК7пОчен резис 46 тОр 3.

LIpH пОДаче ЛлительногО ВХОДНОГО сигнала HB ВОзбуждающий ВХОД устрОЙ» ство, выдает серию Выходных импульсов, При поДаче HB тормОэящий ВХОД сигна» ла отрицательной полярности уменьшается частота следования выходных импульсов и при достаточной величине этого сигнала устройство не Возбуждается, при одновременной подаче сигнала на возбуждающии вход .

Благодаря Введению нового элемен-, та и связей между элементами точность работы устройства повыаена.

Устройство для моделирования нейрона, содержащее биполярный транзистор, в коллекторную и эмиттерную цепь которого включены первый и второй резисторы соответственно, выводы которых подключены к шинам источника питания, о т л и ч а ю щ и и с я -.åì, что, с целью повышения точности работы устройства оно содержит однопереходный транзистор, эмиттер которого соеДинен с коллектОром бипОлярнОГО транзистора; первая база однопереходного транзистора через третий реэис тор пОдключена к ОднОй шине истОчни ка питания, вторая база — к выходу устройства и одному выводу нагрузочног." о резистора, другой вывод которого подключен к другой шине источника питанияг эмиттер биполярного транэистОра СОединен с анОдОм первОгo диода, катод которого подключен к тормозящему входу устройства;возбуж."дающий вход устройства соединен с катодом второго диода, анод которого подключен к базе биполярного транзистора; параллельно первому и второму резисторам подключены первый и второй конденсаторы," эммитер биполярного транзистора через цепочку из параллельно соединенных четвертого резистора и третьего крнденсатора подключен к другой шине источника питания.

Источники рн<рормации, принятые во

ВНИМаНИЕ IIgH ЭКСПЕРТИЭЕ

1. Авторское свидетельство СССР

9 251951, Я 06 CI 7/60, 1968.
