Юв 62352

Класс 49I, 9

СССР

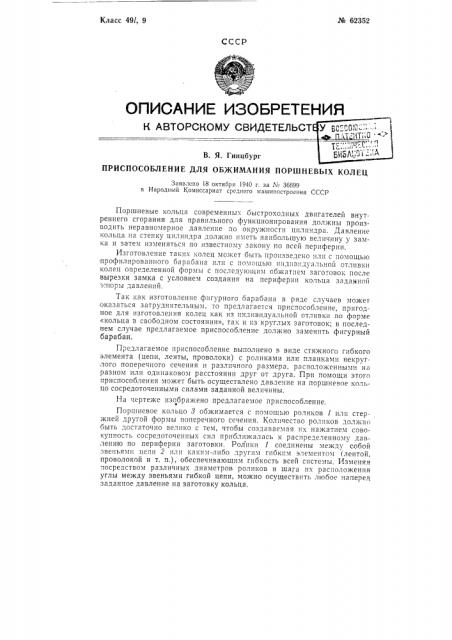

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТ

В. Я. Гинцбург

ПРИСПОСОБЛЕНИЕ ДЛЯ ОБНИМАНИЯ ПОРШНЕВЫХ КОЛЕЦ

Заявлено 18 октября 1940 г. за Л 36699 в Народный Комиссариат среднего машиностроения СССР

Поршневые кольца современных быстроходных двигателей внутреннего сгорания для правильного функционирования должны производить неравномерное давление по окружности цилиндра. Давление кольца па стенку цилиндра должно иметь наибольшую величину у замка и затем изменяться по известному закону по всей периферии.

Изготовление таких колец может быть произведено или с помощью профилированного барабана илп с помощью индивидуальной отливки колец определенной формы с последующим обжатием заготовок после вырезки замка с условием создания на периферии кольца заданной эпюры давлений.

Так как изготовление фигурного барабана в ряде случаев может оказаться затруднительным, то предлагается приспособление, пригодное для изготовления колец как из индивидуальной отливки по форме

«кольца B свободном состоянии», так и пз круглых заготовок; в последнем случае предлагаемое приспособление должно заменить фигурный барабан.

Предлагаемое приспособление выполнено в виде стяжного гибкого элемента (цепи, ленты, проволоки) с роликами или планками некруглого поперечного сечения и различного размера, расположенными на разном или одинаковом расстоянии друг от друга. При помощи этого приспособления может быть осуществлено давление на поршневое кольцо сосредоточенными силами заданной величины.

На чертеже изображено предлагаемое приспособление, Поршневое кольцо 3 обжимается с помощью роликов 1 или стержней другой формы поперечного сечения. Количество роликов должно быть достаточно велико с тем, чтобы создаваемая «.х нажатием совокупность сосредоточенных сил приближалась к распределенному давлению по периферии заготовки. Ролики 1 соединены между собой звеньями цепи Р или каким-либо другим гибким элементом (лентой, проволокой и т. п.), обеспечивающим гибкость всей системы, Изменяя посредством различных диаметров роликов и шага их расположения углы между звеньями гибкой цепи, можно осуществить любое наперед заданное давление на заготовку кольца. № 62352

Предмет изобретения

Редактор E. А. Андрюгнина Техред А. А. Кудрявицкая Корректор Э. И. Спирина

Объем 0,18 изд. л.

Цена 5 коп.

Подп. к печ. 30/1 — 62 г

Зак. 113/14

Формат бум. 70)(108 /и

Тираж 200

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6.

Типография, пр. Сапунова, 2

Приспособление для обжимания поршневых колец при их обработке, о тл и ч а ю ще е с я применением стяжного гибкого элемента (цепь, лента, проволока и т. п.), несущего ролики или планки некруглого поперечного сечения и различного размера, расположенные на разном или одинаковом расстоянии друг от друга с целью осуществления давления на поршневое кольцо сосредоточенными силами заданной величины.
