Штамп для вырубки и вытяжки
Иллюстрации
Реферат

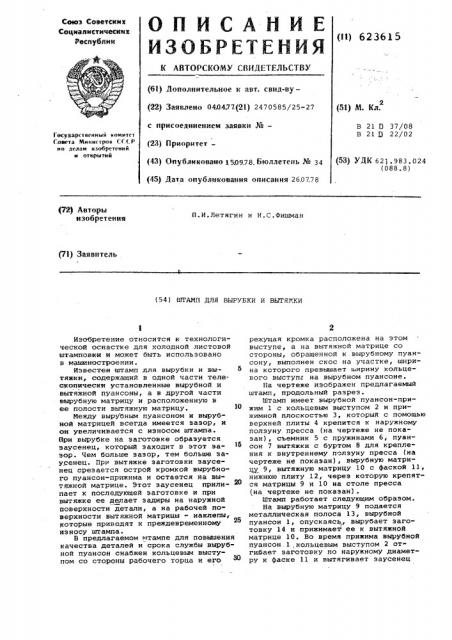

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Союз Советских
Социанистич4жиих
Р4жптбпик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61} Дополнительное к авт. свид-ву— (22} Заявлено 040477(21} 2470585/25-27 с присоединением заявки ¹â€” (23} Приоритет— (43} Опубликовано 150978. Бюллетень № 34 (45} Дата опубликования описания 26.07.78 (53} М. Кл.
B 21 D 37/08
В 21 D 22/02
Государственный комитет
Г:онета Мнннст нтв СГ.C.Р но делам изобретений н открытий (53} УДК 62) .983. 024 (088. 8) (72} Авторы изобретения
П.И.Летягин и И.С.Фишман (71} Заявитель (54) ШТАМП ДЛЯ ВЫРУВКИ И ВЫ1 Я,КИ
Изобретение относится к технологической оснастке для холодной листовой штамновкн н может быть использовано в машиностроении.
Известен штамп для вырубки и вы-- 8 тяжки, содержащий в одной части телескопическн установленные вырубной и вытяжной пуансоны, а в другой части вырубную матрицу и расположенную в ее полости вытяжную матрицу. l0
Между вырубным пуансоном и вырубной матрицей всегда имеется зазор, и он увеличивается с износом штампа.
Ири вырубке на заготовке образуется заусенец, который заходит в этот зазор. Чем больше зазор, тем больше заусенец. При вытяжке заготовки заусенец срезается острой кромкой вырубного пуансон-прижима и остается на вытяжкой матрице. Этот заусенец прили- ® пает к последующей заготовке и при вытяжке ее делает задиры на наружной поверхности детали, а на рабочей поверхности вытяжной матрицы - наклепы, которые приводят к преждевременному износу штампа.
В предлагаемом штампе для повышения качества деталей и срока службы вырубной пуансон снабжен кольцевым выступом со стороны рабочего торца и его режущая кромка расположена на этом выступе, а на вытяжной матрице со стороны, обращенной к вырубному пуансону, выполнен скос на участке, ширина которого превышает ширину кольцевого выступс на вырубном пуансоне.
На чертеже изображен предлагаемый штамп, продольный разрез.
Штамп имеет вырубной пуансон-прижим 1 с кольцевым выступом 2 и прижимной плоскостью 3, который с помощью верхней плиты 4 крепится к наружному ползуну пресса (на чертеже не показан), съемник 5 с пружинами б, пуансон 7 вытяжки с буртом 8 для крепления к внутреннему ползуну пресса (на чертеже не показан), вырубную матрицу 9, вытяжную матрицу 10 с фаской 11, нижнюю плиту 12, через которую крепятся матрицы 9 и 10 на столе пресса (на чертеже не показан) .
Штамп работает следующим образом.
На вырубную матрицу 9 подается металлическая полоса 13 вырубной пуансон 1, опускаясь,, вырубает заготовку 14 и прижимает ее к вытяжной матрице 10, Во время прижима вырубной пуансон.l,кольцевым выступом 2 отгибает заготовку по наружному диаметру к фаске 11 и вытягивает заусенец
623615
Составитель В.Григорьева
Техред М. Борисова Корректор Д.Мельниченко
Редактор Л.Василькова
Эаказ 50б3/5 Тираж 1087 Подписное
ЦИИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-35,, Раушская наб., д. 4/5
Филиал ППП Патент, г. Ужгород, ул, Проектная, 4
15 из зозора между вырубным пуансоном и вырубной матрицей 9.
Затем вытяжной пуансон 7, опускаясь, производит вытяжку деталей 16.
Во время вытяжки отогнутый заусенец
15 не срезается острой кромкой вы: рубного пуансона 1, а ос"àålñë на детали 16, При подъеме пуансонов съемник
5 с помощью пружин 6 снимает отход металлической полосы с пуансона 1, и повторяется.
Предлагаемый совмещенный штамп
Создает положительный эффект, выражающийся в том что заусенец не сре- у ( зается с заготовки, а остается на детали и тем самым не портит наружную поверхность детали и рабочую часть вытяжной матрицы, продлевая межремонтный срок его службы.
Формула изобретения
Штамп для вырубки и вытяжки, содержащий в одной части телескопически установленные вырубной и вытяжной пуансоны, а в другой части вырубную матрицу и расположенную в ее полости вытяжную матрицу, о т л и ч а ю— шийся тем, что, с целью повышения качества деталей и срока службы штампа, вырубной пуансон снабжен кольцевым выступом со стороны рабочего торца и его режуща.я кромка расположена на этом выступе, а на вытяжной матрице со стороны, обращенной к вырубному-пуансону, выполнен скос на участке, ширина которого превышает ширину кольцевого выступа на вырубном пуансоне,
