Реферат

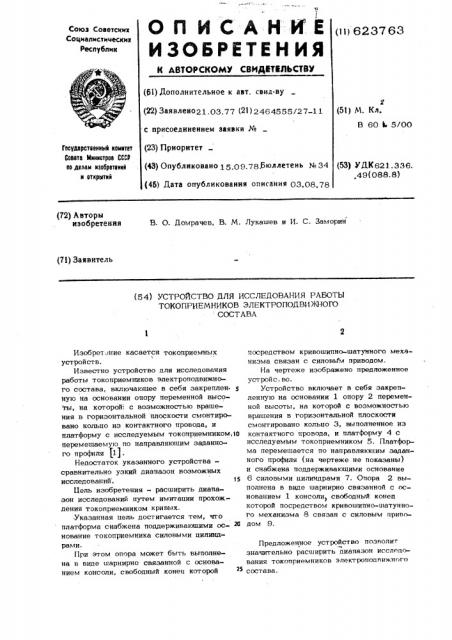

Oll ИСАНИE

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДВТИДЬСТВУ (51) Дополнительное к авт, свил-ву (22) За " e"021.03.77 (21) 2464555/27-1 1 с присоединением заявки №

Союз Советских

Социалистииеских

Республик (1)) 623763

2 (51) М. Кл.

В 60 е. 5/00 (23) Приоритет

Государственный комитет

Соната Ннннатров СССР

Ао делам нзобрвтеннй н открмтнй (43) Опубликовано 15.09.78.Бюллетень % 34 (45) дата опубликования описан«03.08.78 (5З) УДК621.336.,49(088,8) (72) Авторы изобретения

В. О. Домрачев, В. М. Лукашев и И. С. Заморин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ РАБОТЫ

ТОКОПРИЕМНИКОВ ЗЛЕКТРОПОДВИ ЖНОГО

СОСТАВА

Иэобрет:зние касается токоприемных

1 устройств.

Известно устройство для исследования работы токоприемников алектроподвижного состава, включаюшее в себя закрепленную на основании опору переменной высоты, на которой. с возможностью врашения в горизонтальной плоскости смонтировано кольцо иэ контактного провода, и платформу с исследуемым токоприемником,тО перемешаемую по направляюшим заданного профиля (1).

Недостаток указанного устройства— сравнительно узкий диапазон возможных исследований. 15

Цель изобретения — расширить диапазон исследований путем имитации прохождения токоприемником кривых.

Указанная цель достигается тем, что платформа снабжена поддерживаюшими ос- 2о нование токоприемника силовыми цилиндрами.

При этом опора может быть выполнена в виде шарнирно связанной с основанием консоли, свободный конец которой посредством кривошипно-шатунного механизма связан с силовьГм приводом.

На чертеже изображено предложенное устройс. во.

Устройство включает в себя закрепленную на основании 1 опору 2 переменной высоты, на которой с возможностью врашения в горизонтальной плоскости смонтировано кольцо 3, выполненное иэ контактного провода, и платформу 4 с исследуемым токоприемником 5. Платформа перемешается по нацравляюшим заданного профиля (на чертеже не показаны) и снабжена поддерживаюшими основание

6 силовыми цилиндрами 7. Опора 2 выполнена в виде шарнирно связанной с основанием 1 консоли> свободный конец которой посредством кривошипно-шатунного механизма 8 связан с силовым приводом 9.

Предложенное устройство позволя г значительно расширить аиапазон исследования токоприемников электропопвижного состава.

3 62376

Формула изобретения

1. Устройство для исследования работы токоприе!!ников електроподвижного состава, включающее в себя закрепленную на основании опору переменной высоты, HB KGTopoA с возможностью враще

5 ния в горизонтальной плоскости смонтировано кольцо иэ контактного провода, и платформу с исследуемым токоприемттиком, перемещаемую по направляющим

c!! заданного профиля, о т л и ч я ю щ е ос я тем, что, с целью расширения диапазона исследований путем имитаптщ про- хождения токоприемником кривых, платформа снабжена поддерживающими основание токоприемника силовыми цилиндрами.

2. Устройство по. п. 1, о т л и— ч а ю ш е е с я тем, что опора выполнена в виде шарнирно связанной с основанием консоли, свободный конец которой посредством кривошипно-шату-нного меха низма связан с силовым приводом.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

% 422643, кл. В 60 L, 3/12, 1973.
