Реферат

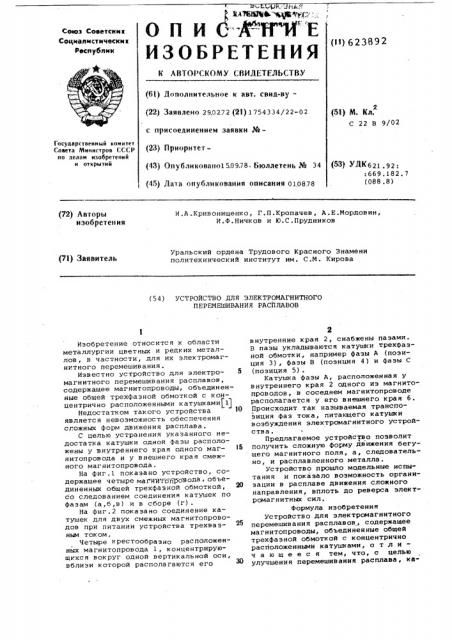

ОП И

ИЗОБРЕТЕНИЯ

Союз Советскнк

Соцнвлнстнчекынк

Респубинк (11) 623892

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, свид-ву— (22) Заявлено 290272 (21) 1754334/22-02 с присоединением заявки №вЂ” (N) Приоритет(43} Опублнковано15,0978 Бюллетень № 34 (45) Дата опубликования описания 010878 (51) М. Кл.

С 22 В 9/02

Государственный комитет

Совета Министров СССР но делам изобретений и открытий (53) УДК621.92:

:669.182.7 (088 .8) (72) Авторы изобретения

H ..A.Кривонищенко, Г.П.Кропачев, А.Е.Мордовин, И.Ф. Ничков и IO. Ñ . Ï ðóäíèêîâ

Уральский ордена Трудового Красного Знамени политехнический институт им. С.М. Кирова (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЭЛЕКТРОМАГНИТНОГО

ПЕРЕМЕШИВАНИЯ PACIIJIABOB

Изобретение относится к области металлургии цветных и редких металлов, в частности, для их электромагнитного перемешивания.

Известно устройство для электро- S магнитного перемешивания расплавов, содержащее магнитопроводы, объединенные общей трехфазной обмоткой с концентрично расположенными катушками(1)

Недостатком такого устройства 10 является невозможность обеспечения сложных форм движения расплава.

С целью устранения указанного недостатка катушки одной фазы расположены у внутреннего края одного маг- IS нитопровода и у внешнего края смежного магнитопровода.

На фиг.1 показано устройство, содержащее четыре маг щ Гой) овода объединенных общей трехфаэной обмоткой, cо следованием соединения катушек по фазам (а,б,в) и в сборе (г) .

На Фиг.2 показано соединение катушек для двух смежных магнитопроводов при питании устройства трехваэным током.

Четыре крестообразно расположенных магнитопровода 1, концентрирующихся вокруг одной вертикальной оси, вблизи которой располагаются его внутренние края 2, снабжены пазамиВ пазы укладываются катушки трехфаэной обмотки, например фазы A (позиция 3), фазы В (позиция 4) и Фазы С (позиция 5) .

Катушка фазы й, расположенная у внутреннего края 2 одного иэ магнитопроводов, в соседнем магнитопроводе располагается у его внешнего края 6.

Происходит так называемая транспоэиция фаэ тока, питающего катушки возбуждения электромагнитного устройства.

Предлагаемое устройство позволит получить сложную форму Йвижения бегущего магнитного поля, а, следовательно, и расплавленного металла.

Устройство прошло модельные испытания и показало воэможность органиэации в расплаве движения сложного направления, вплоть до реверса электромагнитных сил.

Формула изобретения

Устройство для электромагнитного перемешивания расплавов, содержащее магнитопроводы, объединенные общей трехфазной обмоткой с концентрично расположенными катушками, о т л и ч а ю щ е е с я тем, что, с целью улучшения перемешивания расплава, ка3 623892 тушки одной фазы расположены у внутреннего края одного магнитопровода и у внешнего края смежного магнитопровода.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство CCCP

Р 276121, кл. 18 Ь 7/00, 1965.

Фиг. 1

Составитель A.Koñòèí

Техред А. Богдан Корректор В. Сердюк

Редактор Н.Потапова

Зак аэ .511 7/20 Тираж 77 2 Подпис ное

ЦНИИПИ Государственного. комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП Патент, г.ужгород, ул.Проектная, 4
