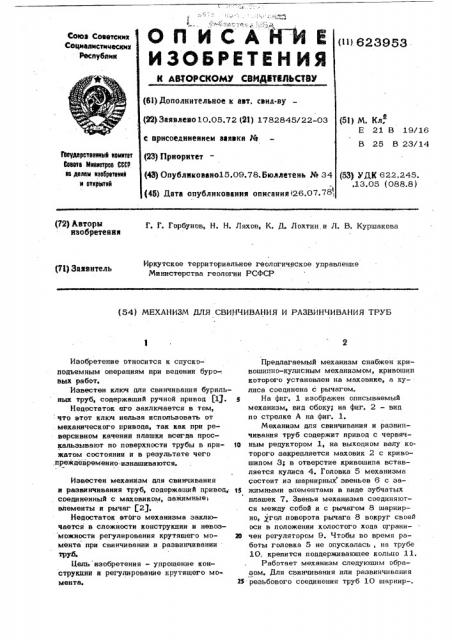

Механизм для свинчивания и развинчивая труб
Иллюстрации
Показать всеРеферат
62395 иые звенья 6 раскрываются, головка 5 заводится на трубу 10 и свободно ложится на поддерживающее кольцо 11, при этом кулиса 4 должна нахоциться в отверстии кривошипа 3 °
При включении привода маховик 2 вращается в направлении по часовой стрелке И или против часовой стрелки М и благодаря кривошипу 3 преобразует вра шательное движение в качательное движение кулисы 4. При вращении маховика 2 в направлении стрелки М производится развинчивание резьбового соединения, в этом положении расстояние Б, от оси трубы 10 до точки приложения окружной силы будет наибольшим, следовательно, и крутящий момент в резьбовом соединеHHH будет максимальным, что необходим в начальный момент развинчивания. В момент окончания(развинчивания привод переключается на реверсивное вращание, и в этом положении расстояние В от оси трубы до точки приложения окружной си» лы будет наименьшее, слецовательно, крутящий момент в резьбовом соецинении будет минимальным, что обеслечива ет сохранность резьбовых соединений труб 10. При качательном цвижении ры чаг 8 поворачивается вокруг своей оси и воздействует на шарнир механизма, труба 10 обхватывается, зажимается, Зр проворачивается в резьбовом соединении, 3 4
;й1совершает рабочий ход. В момент холостого хоца рычаг 8 поворачивается вокруг своей оси благоцаря зазору "а," но поворот его ограничивается упором
9. В таком положении контакт между плашками 7 и поверхностью трубы 10 отсутствует, и головка 5 совершает холостой ход. Затем цикл повторяется.
Свинчивание резьбового соединения осуществляется аналогичным образом, только для этого необхоцимо головку 5 о повернуть на 180, верхней частью вниз.
Ф ормул а изобретения
Механизм для свинчивания и развинчи» вания труб, содержащий привод, соединенный с маховиком, зажимные элементы и рычаг, отличающийся тем, что, с целью упрощения конструкции и регулирования крутящего момента, он снабжен кривошипно-кулисным механизмом, кривошип которого установлен на маховике, а кулиса соединена с рычагом .
Источники информации, принятые во вни ание при экспертизе:
<1. Авторское свидетельство СССР
Pfo 92880, кл. Е 21 В 19/16, 1950.
2. Авторское свидетельство СССР, .
% 113511, кл. Е 21 В 19/16, 1954.
623953
