Реферат

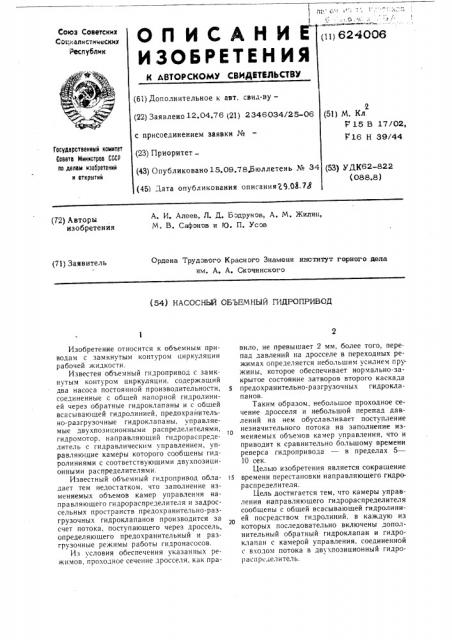

(11) 624GQ6

Союз Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДВТИДЬСТВУ (61) Дополнительное к авт. свил-ву— (22) Заявлено 12.04.76 (21) 2346034/25-06 с присоединением заявки _#_ (23) Приоритет 2 (51) M. Кл

Р 15 В 17/02, F16 Н 39/44

Государственный намнтет

Совета Мнннотров СССР по делам нэобретеннй н открытнй (43) Опубликовано 15.09.78Д3юллетень )х"е 34 (53) УДК62-822 (088.8) (45) Лата опубликования описания .08.78

А. И. Алеев, П. Д. Бодрунов, А. М. Жилин, N В. Сафонов и K). П. Усов (72) Авторы изобретения

Ордена Трудового Красного Знамени институт горного дела им, А, А. Скочинского (71) Заявитель (S4) НАСОСНЫЙ ОБЪЕМНЫЙ ГИДРОПРИВОД

Изобретение относится к объемным приводам с замкнутым контуром циркуляции рабочей жидкости.

Известен объемный гидропривод с замкнутым контуром циркуляции, содержащий два насоса постоянной производительности, соединенные с обшей напорной гидролинией через обратные гидроклапаны и с обшей всасываюшей гидролинией, предохранительно-разгрузочные гидроклапаны, управляемые двухпозиционными распределителями, гидромотор, направляющий гидрораспределитель с гидравлическим управлением, управляющие камеры которого сообшены гидролиниями с соответствующими двухпозиционными распределителями.

Известный объемный гидропривод обладает тем недостатком, что заполнение изменяемых объемов камер управления направляющего гидрораспределителя и задроссельных пространств предохранительно-разгрузочных гидроклапанов производится за счет потока, поступающего через дроссель, определяюшего предохранительный и разгрузочные режимы работы гидронасосов.

Из условия обеспечения указанных режимов, проходное сечение дросселя, как правило, не превышает 2 мм, более того, перепад давлений на дросселе в переходных режимах определяется небольшим усилием ïð .жины, которое обеспечивает нормально-закрытое состояние затворов второго каскада

5 предохранительно-разгрузочных гидроклапанов.

Таким образом, небольшое проходное сечение дросселя и небольшой перепад давлений на нем обуславливает поступление незначительного потока на заполнение изменяемых объемов камер управления, что и приводит к сравнительно большому времени реверса гидропривода — в пределах 5—

10 сек.

Целью изобретения является сокращение

15 времени перестановки направляющего гидрораспределителя.

Цель достигается тем, что камеры управления направляющего гидрораспределителя сообшены с общей всасывающей гидролинией посредством гидролиний, в каждую из которых последовательно включены дополнительный обратный гидроклапан и гидроклапан с камерой управления, соединенной с входом потока в двх хпозиционный гидрораспределитель.

624006

15

40

На чертеже изображена принципиальная гидравлическая схема предлагаемого объемного гидропривода.

Описываемый объемный гидропривод содержит два насоса 1 и 2 постоянной производительности, соединенные напорными гидролиниями 3 и 4 с обшей напорной гидролинией 5 через обратные гидроклапаны 6 и 7 и с общей всасывающей гидролинией 8.

Параллельно насосам 1 и 2, перед обратными гидроклапанами 6 и 7, подсоединены два предохранительно-разгрузочных гидроклапана 9 и 10, управление работой которых производится двухпозиционными распределителями 11 и 12, например, с электромагнитным управлением. Гидромотор 13 через гидролинии 14 и 15 соединен с направляюшим гидрораспределителем 16 с гидравлическим управлением.

Гидролинии управления 17 и 18 гидрораспределителя 16 сообщены с гидролиниями 19 и 20, сообщающими камеры управления предохранительно-разгрузочных гидроклапанов 9 и 10 со входом в соответствуюшие двухпозиционные гидрораспределители 11 и 12.

Гидролинии 9 и 20 каждая в отдельности сообщены с общей всасываюшей гидролинией 8 насосов 1 и 2.

Сообщение осуществляется последовательно через соответствуюший обратный дополнительный гидроклапан 21 или 22, гидроклапаны 23 или 24 и гидролинию 25 или 25

Гидроклапаны 23 и 24 имеют по две камеры управления, причем камеры управления, с размещенными в них пружинами 27, 28, соединены с выходом из гидрораспределителей 11 и 12 гидролиниями 29, 30, а противоположные камеры с входом в гидрораспределители 11 и 12 гидролиниями 31, 32.

К общей всасывающей гидролинии 8 насосов 1 и 2 подключен насос подпитки 33, причем уровень давления, развиваемого этим насосом, ограничивается переливным гидроклапаном 34.

Гидрораспределители 11 и 12, насос 33 и переливной гидроклапан 34 сообщены с гидробаком 35.

Работа гидропривода происходит следующим образом..

Насос подпитки 33 заполняет замкнутый контур привода и повышает в нем давление до уровня, определенного настройкой переливного гидроклапана 34.

Включается один из электромагнитов двухпозиционных гидрораспределителей !1 и 12. Один из гидроклапанов 23 и 24 пол воздействием избыточного давления потока подпиточного насоса 33 откроется и, тем самым, будет обеспечивать подвод потока подпиточного насоса 33 в соответствуюшие камеры управления направляюшего гидрораспределителя 16 и предохранительно-разгрузочного гидроклапана 9 или 10.

Заданные требования по времени реверса привода определяют проходные сечения до25

55.! полнительных гидроклапанов 2, 2 и i дроклапанов 23 и 24.

После установления требуемой позиции гидрораспределителя 6 под воздействием потока подпиточного насоса 33, начнет закрываться соответствуюший гидроклапан 9 или 10, т.е. разобшатся гидролинии 3 или

4 от гидрол и ни и 8.

Разобщение этих гидролиний приведет к тому, что в гидролиниях управления 17 и 19 или 18 и 20 начнет подниматься давление от потока насоса 1 или 2 и гидролинии 20 и 31 или 19 и 32 соответствующим дополнительным обратным клапаном 21 или

22 разобщатся с гидролинией 8 и в них поднимется давление от потока насосов 1 или 2 до уровня, необходимого для преодоления нагрузки на гидромоторе 13.

В результате гидромотор 13 начнет вращаться в требуемом направлении со скоростью, обусловленной объемной подачей одного насоса или 2, так как обратные гидроклапаны 6 и 7 исключают расход потока насоса, работающего в рабочем режиме, через гидроклапан 9 или 10 разгруженного насоса 1 или 2.

При необходимости повышения скорости вращения гидромотора 13, подключается второй насос 1 или 2, что обеспечивается вклю-. чением электромагнита другого распределителя 11 или 12 и, следовательно, отсоединением полости управления предохранительно-разгрузочного гидроклапана 9 или 10 от слива.

Насосы 1 и 2 выходят на одинаковый уровень давления, так как они питают один гидромотор 13, т.е. имеют общую нагрузку.

В результате в обеих камерах управления гидрораспределителя 16 устанавливается одинаковый уровень давления и гидрораспределитель сохраняет свое положение под действием сил трения.

В требуемый момент реверса гидромотора 13 производится сообщение камер управления направляющего гидрораспределителя 16 и гидробаком 36 с помощью двухпозиционных гидрораспределителей 1! или 12.

Сообщение камер управления с гидробаком 35 обеспечивается отключением электроэнергии от электромагнитов гидрораспределителей 11 или 12.

Указа иным сообщением достигается и разгрузка насосов 1 и 2.

В результате сообщения камер управления гидрораспределителя 16 и гидроклапанов 9 и 10 с гидробаком 35, давление в этих камерах падает и потоки насосов 1 H

2 через гидроклапаны 9 и 10 поступак>т в общую всасывающую гидролинию 8.

Так как на затворы ги троклананов 23 и 24 будет воздействовать перепад давления, возникающий Hd двухпозиционных распре:цлителях 1! и 12 при их открытой позиции, то гидроклапаны 23 и 24 закроются под воз624<)06

Составитель В. Наниазишвили

Р< дактор, 1. Баглай Текред О. Луговая K0pp<.< 10p Д Мельниченко

1иказ 5153 27 Тираж 9! 8 11о <писнoe

11НИИПИ Государственного комитета Совета Министров СССР по делам изобретении и открытий

113035, Москва, Ж.35, Раушская наб. д. 415

Филиал ППП «Патент», г. Ужгород, ул. Проектная. -1 действием усилия пружин 27 и 28, которые создают на затворы ги роклапанов большее усилие, чем указанный перепад давлений.

Для установления противоположной позиции гидрораспределителя 16 следует включить электромагнит того гидрораспределителя (11 или 12), который ранее не включался.

После включения указанного электромагнита гидрораспределителя 11 или 12, работа привода будет протекать аналогично вышеописанному.

Из описания работы видно, что заполнение изменяемых объемов камер управления направляющего гидрораспределителя 16, в связи с перестановкой его позиции, происходит за счет потока подпиточного насоса ЗЗ, с расходом в пределе, равном расходу подпиточного насоса, что значительно сокращает время перестановки направляющего гидрораспределителя 16.

Изобретение расширяет область применения гидропривода, а также создает безопасные условия эксплуатации, так как небольшой временной интервал между командой управления и ее исполнением исключает возникновение ложных представлений об отказах.

Формула изобретения

Насосный объемный гидропривод, с замк5 нутым контуром циркуляции, содержашии два насоса постоянной производительности, соединенные с обшей напорной гидролинией через обратные гидроклапаны и с обшей всасывающей гидролинией, предохранитель10 Но-разгрузочные гидроклапаны., правляемые двухпозиционными распределителями, гидромотор, направляющий гидрораспределитель с гидравлическим управлением, управляющие камеры которого сообщены гидролиниями с соответствующими двухпозиционными распределителями, отличающийся тем, что, с целью сокрашения времени перестановки направляющего гидрораспределителя, камеры управления последнего сообщены с общей всасывающей гидролинией посредством гидролиний, в каждую из которых последовательно включены дополнительный обратный гидроклапан и гидроклапан с камерой управления, соединенной с входом потока в двухпозиционный гидрораспределитель.
