Реферат

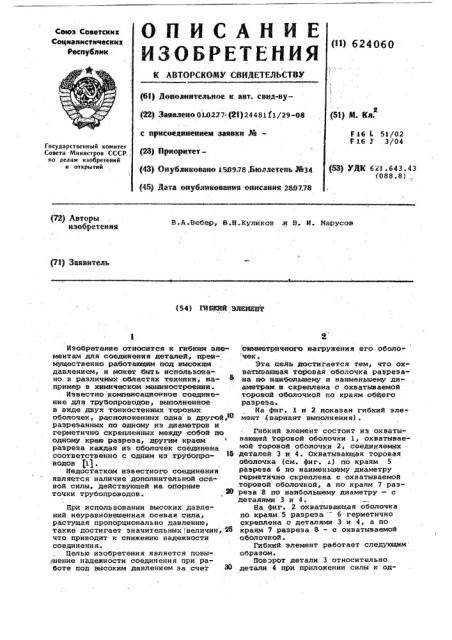

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски и

4-оцнвлиетическн х

Республик

0 ) 624060 (63) Дополнительное к авт. свил-ву(22) Заявлено OL0227 (21) 24481 f1/29-98 с нднсОФднненнем звйвки № (23). Ириорнтет— (43) Опубликовано 159978.Бюллетень 3534 (45) Дата опуолнкованин описания 280778 (53). И. Кл.

ГЫ Ь S1 В2

F 16 3 3/04

Государствеиинй номитет

Совета Мииистров СССР . по делам изобретеиии и открытий (53) УДК б21 ° 643.43 (088.8) В.A.Âeáåð, S.Í.Куликов .и В. И. Иарусов (71) Змвнтель

Изобретение относится и гибким элементам для соединения деталейу преи- мущественно работаюэВ под высоким давлением, и может быть использовано в различных областях техники, на- @ пример в химическом ымаиностроонии.

Известно компенсационное соедиие ние для трубопроводов„ выполненное в виде двух тонкостенных торовых оболочек, расположенных одна в другой,И1 разрезанных по одному из диаметров и герметично скрепленных между собой по одному краю разреза, другим краем разреза каждая из оболочек соединена соответственно с одним из трубопроводою (1).

Недостатком известного соединения является наличие дополнительной осевой силы, действующей на опорные точки трубопроводов.

При использовании высоких давлений неуравновешенная осевая сила, растущая пропорционально давлению, также достигает значительных, величия,"> что приводит к снижению надежности соединения.

Целью изобретения является повы шение надежности соединения при работе под высоким давлением за счет ЗО симметричного нагружения его оболо чек .

Эта цель достигается тем, что охватывающая торовая оболочка разрезана.но наибольшему и наименьшему диаметрам и скреплена с охватываемой торовой оболочкой по краям общего разреза °

На Фиг. 1 и 2 оказан гибкий эле-. мент (вариант выполнения).

Гибкий элемент состоит из охватывающей торовой оболочки l, охватываемой торовой оболочки 2, соединяемых деталей 3 и 4. Охватывающая торовая оболочка (см. фиг. i) по краям 5 разрезе б но наименьшему диаметру герметично скреплена с охэатыэаемой ,торовой оболочкой, а по краям 7 раз реза 8 по наибольшему диаметру — с деталями 3 и 4.

На Фиг. 2 охватывающая оболочка по краям 5 разреза 6 герметично скреплена с деталями 3 и 4, а по краям 7 разреза 8 — с охватыэаемой оболочкой.

Гибкий элемент работает следующим образом.

Поворот детали 3 относительно детали 4 при приложении силы к од624060

Формула изобретения

10 с

Составитель А.Старикова

Редактор Н.Аристова Техред Э.мужик KoppeRTop Д. Мельниченко

«««« «» «« «й й* М

Заказ 5158/30 Тираж 1198 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Рауайкая наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 ной иэ них происходит за счет измене- ния ширины разрезов 6 и 8.

Гибкий элемент для соединения де талей, например труб, выполненный в виде двух расположенных одна в другой тонкостенных торовых оболочек, разрезанных по одному иэ диаметров и скрепленных между собой, о т л и ч а ю шийся тем, что, с целью повышения надежности соединения при работе под высоким давлением за счет симметричного нагружения его оболочек, охватывающая торовая оболочка разрезана по наибольшему и наименьшему диаметрам и скреплена с охватываемой торовой оболочкой по краям общего разреза.

Источники инФормации, принятые во внимание при экспертизе:

1.Авторское свидетельство 155212, кл. F 16 L 51/02, 1938.
