Абсорбционная холодильная установка

Абсорбционная холодильная установка

Иллюстрации

Показать все

Реферат

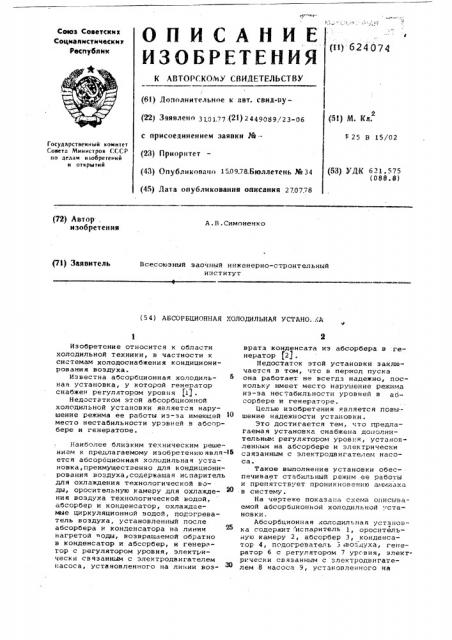

624074

Формула изобретения

1. Бадылькес И. холодильные машины. ц издат, 1969.

Абсорбционные

N, Пищепромаказ 5164/30 Тираж Г>66 Подписное

Филиал ППП Патент, r.ужгород, ул.Проектная,4 линии возврата конденсата из абсорбера в генератор, а также регулятор

10 уровня, установленный на абсорбере и электрически связанный с электродвигателем насоса.

При пуске насос 9, установленный на трубопроводе между абсорбером 3 и генератором 6, нагнетает водно-аьежачный раствор в генератор. Ка генераторе установлен регулятор 7 уровня, который предотвращает недостатки работы насоса в пусковой период, привОдящие к проникновению водно-амчиачного раствора из генератора в конденсатор 4. Однако теплообменник, установленный на линии возврата конденсата из абсорбера в генератор, является дополнительно сопротивлением, препятствующим поддержанию одного и того.же уровня в абсорбере и генераторе. Поэтому регулятор 10 уровня, установленный у абсорбера н соединенный с электродвигателем насоса, к которому, в свою очередь, присоединен рег.лятор уровня, установленный на генераторе, способствует поддержанию стабильного, одного и тогс же уровня на ге»ераторе и абсорбере.

Таким образом, наряду со всеми преимуществами, присущими известной установке, предлага мое изобретение гозволяет повысить ее надежность и экономичнссть.

Абсорбционная холодильная установка, преимущественно для кондиционирования воздуха, содержащая испаритель для охлаждения технологической воды, оросительную камеру для охлаждения воздуха технологической водой, абсорбер и конденсатор, охлаждаемые циркуляционной водой, подогреватель воздуха, установленный после абсорбера и конденсатора на линии нагретой воды, возвращаемой обратно в конденсатор и абсорбер, и генератор с регулятором уровня, электрически сэязанным с электродвигателем насоса, установленного на линии возврата конденса ора иэ абсорбера в генератор, отличающаяся тем, что с целью повышения надежности, установка снабжена дополнительным регулятором уровня, установленным на абсорбере и электрически свяэанным с электродвигателем насоса.

25 Источники инФормации, принятые во внимание при экспертизе:

2. Авторское свидетельство 9279647, кл.F25 В 15/04, 1969
