Реферат

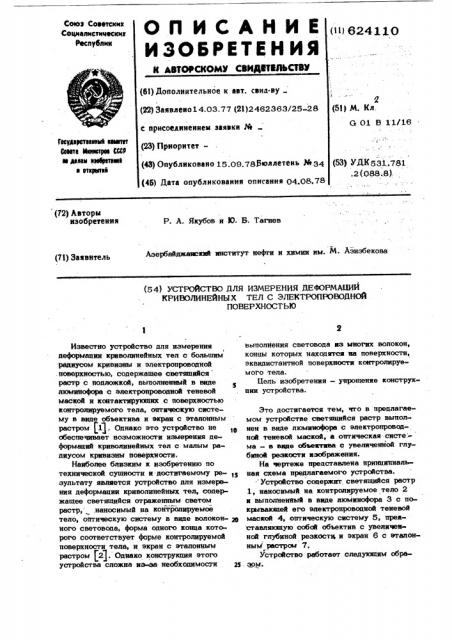

Союз Советских

Соцналнстнческнх республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К ABTOPCNOlAV СВИДВТВЛЬСТВУ (11) 624110 (61) Дополнительное к авт. свид-ву (22) Заявлеио14.03,77 {21) 2462363/25-28 с присоедииеииен заявки _#_e (23) Приоритет(43) Опубликовано 15,09.78рюллетеиь pk 34 (46) Дата опубликования описания 04.08.78

Я (5l) Мэ Кл.

G 01 В 11И6

Гввудвуетевккыв каетет

6еевтв Нккеетрев СИР ее,аевви евебрвтвеев е еткрепкй

1 (53) УДЫ 531..781.2 (OS8.8): (72) Авторы изобретения

P. А. Якубов и Ю. В. Тагиев

Азербайджанский институт нефти и химии нм. M. Азизбекова (7 !) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ДЕФОРМАЦИИ

КРИВОЛИНЕЙНЫ Х ТЕЛ С ЭЛЕКТРОПРОВОДНОЙ

ПОВЕРХНОСТЬЮ

Известно устройство для измерения деформации криволинейных тел с большим радиусом кривизны н электропроводной . поверхностью, содержащее светящийся растр с подложкой, выполненный в виде люминофора с электропроводной теневой маской и контактяруккцих с поверхностью контролируемого тела, оптическую систему в виде объектива и экран с эталонным раотром (1). Опнахо это уотрннотао нэ обеспечивает возможности измерения деформаций криволинейных тел с малым радиусом кривизны поверхности.

Наиболее близким к изобретению по технической. сущности и достигаемому результату является устройство для измерения деформации криволинейных тел, содержащее светящийся отраженным светом растр, .наносимый на контролируемое тело, оптическую систему в виде волоконного световода, форма одного конца которого соответствует форме контролируемой поверхности тела, и экран с эталонным раотром (2). Опнахо хонотрухпня этого устройства сложна иаьюа необходимости выполттения световода as многих волокон, концы которых находятся на поверхности, эквидистантной поверхности контролируемого тела.

Бель изобретения — упрощение конструкции устройства.

Это достигается тем, что в предлагаемом устройстве светящийся растр выполнен в виде люминофора с электропроводкой теневой маской, а оптическая систе. ма — в виде объектива о увеличенной глубиной резкости изображения.

На чертеже представлена принципиаль1ч ная схема предлагаемого устройства. Устройство содержит, светящийся растр

1, наносимый на контролируемое тело 2 и выполненный в виде люминофора 3 с покрывающей его электропроводиой теневой зе маской 4, оптическую систему 5, преа ставляющую собскт объектив с увеличенной глубиной резкостц и экран 6 с эталонным растром 7, Устройство работает следукидим обра25 зрм.
