Способ определения разноразмерных шариков в подшипниках

Способ определения разноразмерных шариков в подшипниках

Иллюстрации

Показать все

Реферат

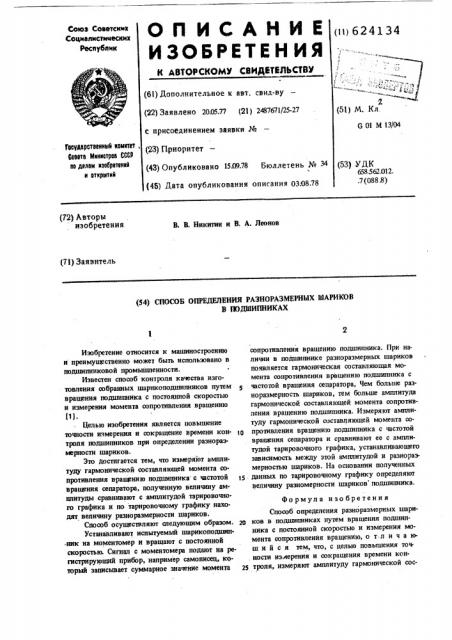

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДИТВДЬСТВУ

Союз Советских

Социапистии вских

Республик (1i) 624134 (61) Дополнительное к авт, свил-ву (22) Заявлено 20.05.77 (21) 2487671 25-27 с присоединением заявки № (23) Приоритет (43) Опубликовано 15.09.78 Бюллетень № 34 (45) Дата опубликования описания 0308.78

2 (51) М. Кл.

G 01 М 13/04

Гасударственный квинтет „

Сената Мнннетраа СССР на делам иэоератеннй и атнрытнй (53) УДК

658562012, .7 (088 8) (72) Авторы изобретения

В. В. Никитин и В. А. Леонов (71) Заявитель сопротивления вращению подшипника. Прн наличии в подшипнике разноразмерных шариков появляется гармоническая составляющая момента сопротивления вращению подшипника с частотой вращения сепаратора, Чем больше разнораэмерность шариков, тем больше амплитуда гармонической составляющей момента сопротивления вращению подшипника. Измеряют амплитуду гармонической составляющей момента сота противления вращению подшипника с частотой вращения сепаратора н сравнивают ее с амплитудой тарнровочного графика, устанавливающего зависимость между этой амплитудой и разнораэмерностью шариков. На основании полученных

15. данных по тарировочному графику определяют величину разномерности шариков подпвтпника, Изобретение относится к машиностроению и преимущественно может быть использовано в подшипниковой промышленности.

Известен способ контроля качества изготовления собранных шарикоподшипников путем вращения подшипника с постоянной скоростью и измерения момента сопротивления вращению

111.

Целью изобретения является повышение ючности измерения и сокращение времени контроля подшипников при определении разноразмерности шариков.

Это достигается тем, что измеряют амплитуду гармонической составляющей момента сопротивления вращению подшипника с частотой вращения сепаратора, полученную величину амплитуды сравнивают с амплитудой тарировочного графика и по тарировочному графику находят величину разноразмерности шариков.

Способ осуществляют следующим образом.

Устанавливают испытуемый шарикоподппптник иа моментомер и вращают с постоянной скоростью. Сигнал с моментомера подают на регистрирующий прибор, например самописец, коюрый записывает суммарное значение момента

Формула изобретения

Способ определения разноразмерных шари2о ков в подшипниках путем вращения подшипника с постоянной скоростью и измерения момента сопротивления вращению, о т л и ч а юшийся тем, что, с целью повышения точ., ности из,деревня и сокращения времени кон25 троля, измеряют амплитуду гармонической сос(54) СПОСОБ ОПРЕДЕЛЕНИЯ РАЗНОРАЗМЕРНЫХ ШАРИКОВ

В ПОДШИПНИКАХ

624!34

Составитель И, Баранов

Техред К. Гаврон

Корректор Н Ковалева

Редактор Г. Моэжечкова

Заказ 5174/34 тр Шл Пс;дписное

ЦНИИПИ Государственното комитета Совета Министров СССР по да ам изобретений и открьпнй

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужтород, ул. Проектная, 4 тавляющей момента с частотой вращения сепаратора, полученную величину амплитудуа сравнивают с амплитудой тарировочного графика и по тарировочному графику находят величину разноразмерности шариков.

Источники ннформании, принятые во вни-. мание при экспертизе:

1. Ковалев М.П. и др. Линамическое,уран новешивание роторов гироскопических систем.

Оборонгнэ, 1962, с. 66.77.
