Устройство для анализа тонкослойных радиохроматограмм и радиоэлектрофореграмм

Устройство для анализа тонкослойных радиохроматограмм и радиоэлектрофореграмм

Иллюстрации

Показать все

Реферат

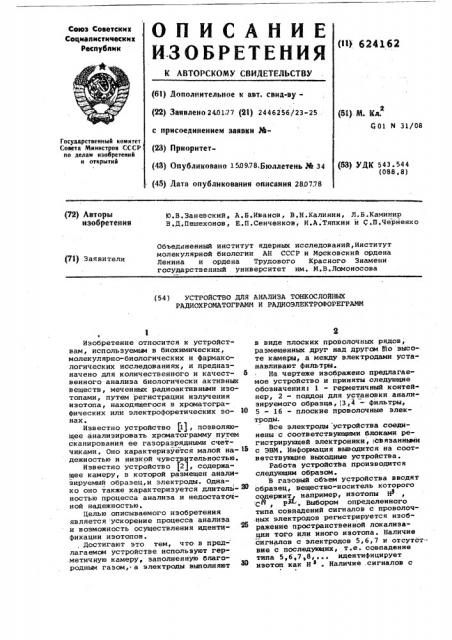

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сеюз Советсиия

Сециапистическия

Респубпик (Щ 624162 (61) Дополнительное к авт. саид-ву{22) Заявлено 240177 (21) 2446256/23-25 с присоединением заявки йа(23) Приоритет(43) Опубликовано 150978 Бюллетень М 34 (45) Дата опубликования описання 28.0778 (51l) М. Ил.

601 и 31/08

Государственный иомитет

Совета Министров СССР но делам изобретений и открытий (бЗ) У ДК 5 4 3 ° 54 4 (088.8) Ю.B. Заневский, A. Б. Иванов, В.Н.Калинин, Л, Б. Каминир

В.Д.Пешехонов, Е..П,Сенченков, И.A.Òÿïêèí и С.П,Черненко (72) Авторы изобретения

Объединенный институт ядерных исследований, Институт молекулярной биологии AH СССР и Московский ордена

Ленина и ордена Трудового Красного Знамени государственный университет им. И.В.Ломоносова (71) Заявители (54) УСТРОЙСТВО ДЛЯ AHAJIHSA ТОНКОСЛОЙНЫХ

РйДИОХРОМАТОГРМ1М И РЬДИОЭЛЕКТРОФОРЕГРАМИ

ll

Изобретение относится к устройствам, используемым в биохимических, молекулярно-биологических и фармакологических исследованиях, и предназначено для количественного и качест- б венного анализа биологически активных веществ, меченных радиоактивными изотопами, путем регистрации излучения изотопа, находящегося в хроматографических или электрофоретических эо- 10 нах.

Известно устройство (1), позволяющее анализировать хроматограмму путем сканирования ее газоразрядными счетчиками. Оно характеризуется малой на- 1в дежностью и низкой чувствительностью.

Известно устройство (2), содержащее камеру, в которой размещен анализируемый образец,и электроды. Однако оно также характеризуется длитель - З) ностью процесса анализа и недостаточной надежностью.

Целью описываемого изобретения является ускорение процесса анализа и возможность осуществления иденти- @ фикации изотопов., достигают это тем, что в предлагаемом устройстве используют герметичную камеру, заполненную благо" родным газом,-а электроды выполняют в виде плоских проволочных рядов, размещенных друг над другом фо высоте камеры, а между электродами устанавливают фильтры.

На чертеже изображено предлагаемое устройство и приняты следующие обозначения 1 - герметичный контей нер, 2 - поддон для установки анализируемого образца, l3s4 — фильтры, 5 - 16 - плоские проволочные электроды.

Все электроды устройства соединены с соответствующими блоками регистрирукщей электроники,;связанньвеи с ЭВМ. Информация выводится на соответствующие выходные устройства.

Работа устройстэа производится следующим образом.

В газовый объем устройства вводят образец, вещество-носитель которого содержит например, изотопы 4

:С ", Р3 . Выбором определенного типа совпадений сигналов с проволочных электродов регистрируется изображение пространственной локализации того или иного изотопа. наличие сигналов с электродов 5,6,7 и отсутСт" вие с последующих, т.е. совпадение типа 5,6,7,8,... идентифицирует изотоп как Н . Наличие .сигналов с

Формула изобретения.

IpiNNIiN Заказ 5176/35 Тираж 1112 Подписное

Филиал ППП Патент,г,ужгород, ул. Проектная,4 электродов 5-10 и отсутствие с последующих, т. h. совпадение типа 5, 6, 7,8,9,10,11,12,... идентифицирует изотоп как С . Наличие сигналов на всех проволочных электродах отвечает изотопу Рз

Электронным способом задаются координаты выбранной зоны хромато- 5 граммы или электрофореграммы. По счету с б-го электрода определяется интенсивность излучения выбранной зоны, т ° в. активность вещества-носителя. (0 Для последовательного поглощения излучения от различных изотопов между электродами установлены fèëüòðè.

С помощью соответствующей регистрирующей аппаратуры производится анализ событий по углу входа электродов для обеспечения требуемого пространс = венного разрешения., устройство обеспечивает автоматическое, проведение количественного и качественного анализа хроматограмм и электрофореграмм, меченньж различными изотопами, за короткий промежуток времени (несколько м.;-Ev*). При этом определение местоположения хроматографических и электрофоретических зон на подложках, идентификация зол, меченных изотопами, и измерение коf личества вещества в зонах осуществляется одновременно. Кроме того, устройство обладает высокой чувствительностью, малым мертвым временем и позволяет производить анализ образцов в широком интервале активностей вещества на подложке при высокой точности локализации пятен . устройство для анализа тонкослойных радиохроматограмм и радиоэлектрофореграмм, содержащее камеру, в которой размещен анализируемый образец, и электроды, о т л и ч а ю щ е е с я тем, что с целью осуществления иден"-ификации изотопов и ускорения процесса анализа, камера выполнена герметичной и заполнена благородным газом, а электроды выполнены в виде

IIJEocIcих проволочных рядов, размещенных друг над другом по высоте камеры, а между электродами установлены фильтры., Источники информации, принятые во внимание при экспертизе:

1,9,, 1>icosa е дГ. XourrEuf o Chr ornoI ««Д rcEplhs» 93, 1974, р.399 ..

2.B.ÐIjÈал et аС Иис MnStc arIB МЕИ к>С. 124, 1975, р. 149 .
