Реферат



Союз Советских

Социалистимеских

Республин

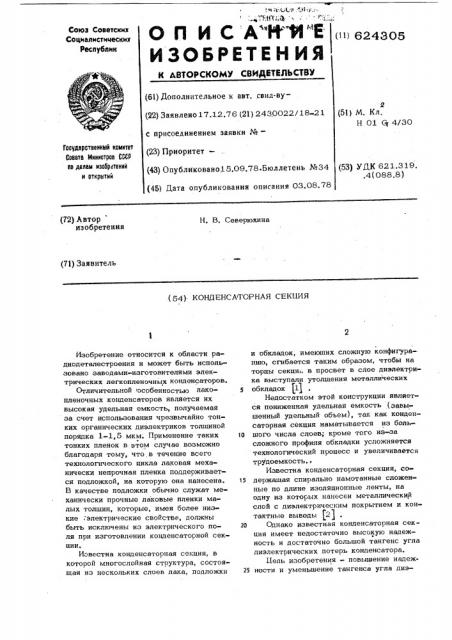

О П И С А "И М Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву(22) Заявлено 17.12.76 (21) 2430022/18-21 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано15,09.78.Бюллетень №34 (4о) Дата опубликования описания 03.08.78 (11) 624305 (51) М. Кл.

Н 01 бт 4/30

Государственный номнтет

Совета Инннстров CCCP оо делам нзобретеннй н открытий (53) УДК 621 319. .4(088.8) (72) Автор изобретения

H. В. Северюхина (71) Заявитель (54) КОНДЕНСАЧ ОРНАЯ СЕКЦИЯ

Изобретение относится к области радиодеталестроения и может быть использовано заводами-изготовителями электрических легкопленочных конденсаторов.

Отличительной особенностью лакопленочных конденсаторов является их высокая удельная емкость, получаемая за счет использования черезвычайно тонких органических диэлектриков толщиной порядка 1»1,5 мкм. Применение таких тонких пленок в этом случае возможно благодаря тому, что в течение всего технологического цикла лаковая механически непрочная пленка поддерживается подложкой, на которую она нанесена.

B качестве подложки обычно служат механически прочные лаковые пленки малых толщин, которые, имея более низкие .электрические свойстве, должны быть исключены из электрического поля при изготовлении конденсаторной секции.

Известна конденсаторная секция, в которой многослойная структура, состоящая из нескольких слоев лака, подложки и обкладок, имеюших сложную конфигурацию, сгибается таким образом, чтобы на торцы секци . в просвет в слое диэлектри» ка выступали утолщения металлических обкладок (11

Недостатком этой конструкции является пониженная удельная емкость (завышенный удельный объем), так KBK конденсаторная секция наматывается из боль10 шого числа слоев; кроме того из-за сложного профиля обкладки усложняется технологический процесс и увеличивается трудоемкость..

Известна конденсаторная секция, col5 держшцая спирально намотанные сложенные по длине изоляционные ленты, на одну из которых нанесен металлический слой с диэлектрическим покрытием и контактные выводы (21 .

20 Однако известная конденсаторная секция имеет недостаточно высокую надежность и достаточно большой тангенс угла диэлектрических потерь конденсатора.

?1ель изобретения — повышение надеж25 ности и уменьшение тангенса угла диэКонденсаторная секция, содержащая спирально намотанные сложенные по длине изоляционные ленты, на одну из которых нанесен металлический слой, а на другую. металлический спой с диэлектрическим покрытием, и контактные выводы, о тличающаяся тем,что,сцелью повышения надежности и уменьшения тангенса угла диэлектрических потерь конденсатора, контактный вывод изоляционной ленты с металлическим слоем расположен на ее сгибе.

Источники информации, принятые во внимание нри экспертизе:

1. Патент ФРГ. N 1229191, кл. 21 g10/02,,1972.

2, Авторское свидетельство СССР

No 528622, кл. Н 01 Cj 4/32, 1974. Ф" r фвюе,,у, > i4 ter:,r Ñéâ S

ЮФ rr Ф grt М ФФ4 Ф э р, z „- :,®ф24% лектрических потерь конденсатора, Это достигается тем, что в конденсаторной секции, содержащей, изоляционные ленты на одну из которых нанесен металлический слой, а на другую металлический слой с диэлектрическим покрытием, и контактные выводы, контактный вывод изоляционной ленты с металлическим слоем расположен на ее сгибе.

На чертеже схематически представлена конструкция предлагаемой конденсатор- 1О ной секции.

Монолитная (неразделимая) комбинированная лента состоит из двух лаковых слоев 1 и 2, один из которых обладает высокими электрическими свойствами, но низкой механической проЧностью, например полистирол, а второй (подложка) имеет низкие электрические характеристикй, но повышенную механическую прочность, например, триацетат целлюлозь1, 20 и напыленного слоя 3 металла между ними. Лента сложена в продольном направлении так, чтобы подложка оказалась внутри сложенной ленты. Вторая лента, йредставляющая собой изоляционную подложку с нанесенным на ее поверхность слоем Э металла, сложена в продольном направлении металлом наружу. Эти две ленты сдвинуты одна относительно другой, как показано на чертеже, так, чтобы мес- ЗО то сгиба подложки на которое нанесен контактный вывод 4, выступало за торец секции..

В результате складывания ленты металлом наружу и осуществления контак- 35 тирования с поверхностью металла в месте сгиба достигается следующее: увеличивается плошадь сцепления контактного вывода 4 с металлом обкладки за счет чего уменьшается тангенс угла потерь и увеличивается надежность контактного узла; подложка исключается из электрического поля и не оказывает вредного действия на электрические свойства конденсатора; увеличивается удельная емкость (уменьшается удельный объем) за счет снижения в два раза толщины основного диэлектрика (полистирола); упрощается конструкция конденсаторной секции за счет сокращения числа слоев лакового диэлектрика, . чем достигается экономический эффект.

Формула изобретения. Составитель П. Лягин

Редактор И. Шубина Техред А. Алатырев Корректор А, Веселовская

Заказ 5197/43 Тираж 960 Подписное

Ш1ИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб„д. 4/5

Филиал ППП "Патент", r, Ужгород, ул. Проектная, 4
